项目名:基于单片机的蓝牙智能家居的设计
单片机:STC89C52
功能:
1、通过按键来开关加湿器,空调,热水器,客厅灯,卧室灯,卫生间灯,门,窗帘,报警器;
2、通过继电器来控制加湿器,制冷片,加热片,门锁;
3、通过步进电机转动进行窗帘的开和关;
4、通过蓝牙连接手机,可以在手机上控制。
5、通过光敏电阻检测光照值,当开灯时,光照越低,光越亮,光照越高,光越暗
资料预览

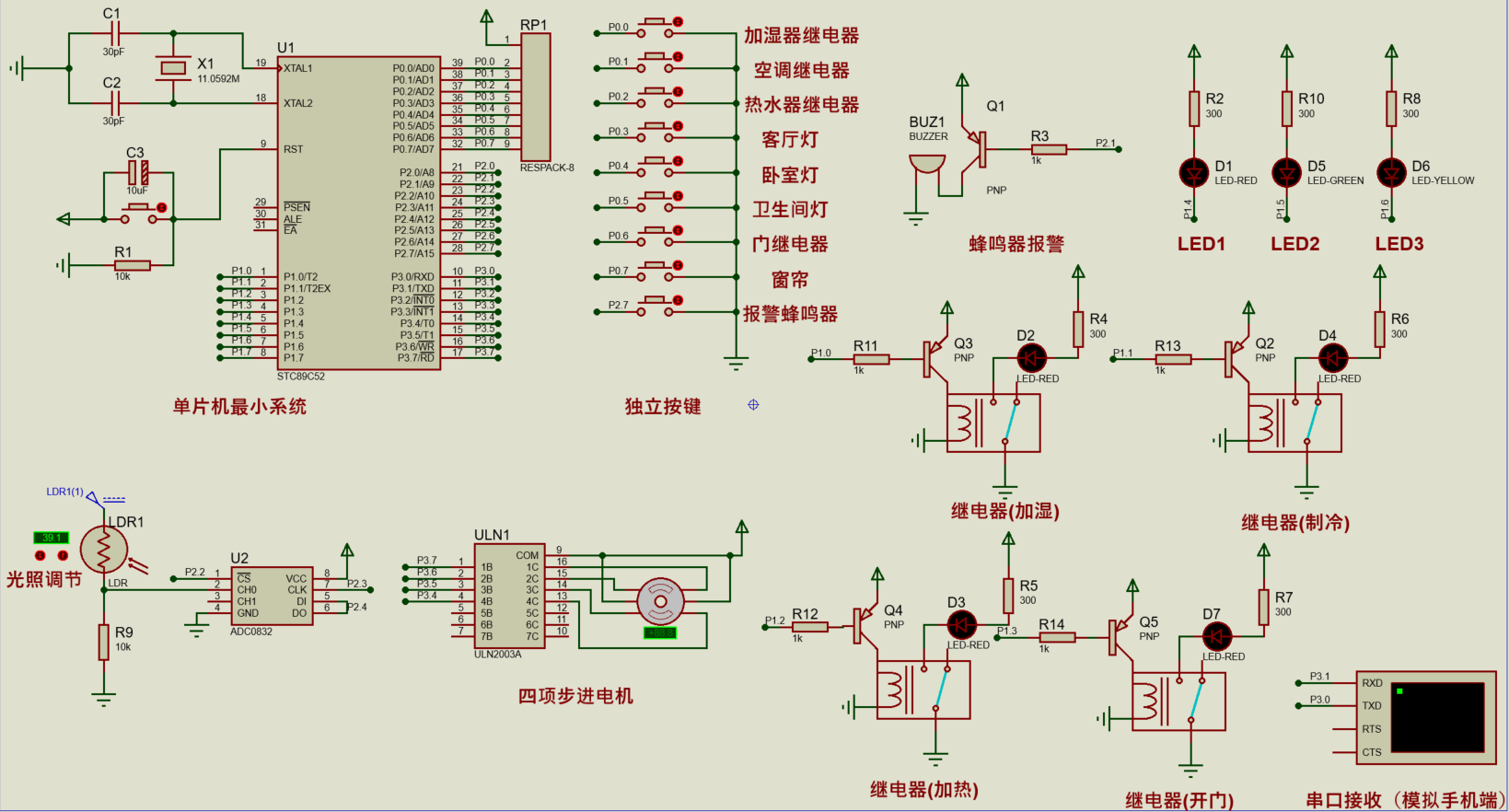

仿真图:
总体仿真资料:
原理图:

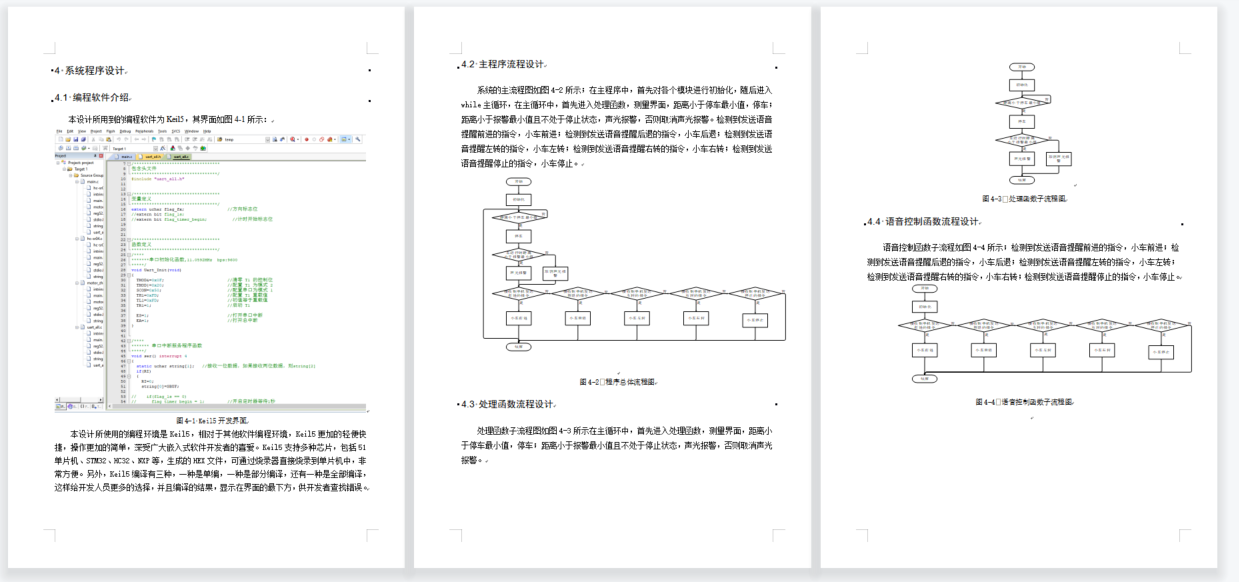

软件设计流程:
系统框图:
图3.1 系统框图
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成蓝牙智能家居的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是光照采集模块和A/D转换电路构成,通过该模块控制室内灯光的亮度;第二部分时蓝牙模块,将手机与蓝牙相连接,通过手机发送指令,由蓝牙传输到单片机中,做出相应的动作;第三部分是独立按键,通过独立按键可以控制各电器开关;第四部分是供电电路,给整个系统进行供电。输出由七部分组成,第一部分是继电器控制加湿器模块,当接收到的指令为1,加湿器继电器状态改变;第二部分是继电器控制空调,当接收到的指令为2,空调继电器状态改变;第三部分是继电器控制热水器,当接收到的指令为3时,热水器继电器状态改变;第四部分是继电器控制门,当接收到的指令为7时,门继电器状态改变;第五部分是电机驱动模块控制四项步进电机,当接收到的指令为8时,模拟开窗帘或关窗帘;第五部分是LED灯,当接收到的指令为4时,客厅灯状态改变,当接收到的指令为5时,卧室灯状态改变,当接收到的指令为6时,卫生间灯状态改变;第七部分是蜂鸣器,当接收到的指令为9时,蜂鸣器状态改变。
