项目编号:mcuclub-jj-040
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:火灾检测
项目编号:mcuclub-jj-040
单片机类型:STC89C52
具体功能:
1、通过火焰传感器检测是否发生明火,如果发生,通过继电器控制水泵灭火,并声光报警
2、通过MQ-2检测烟雾浓度,如果烟雾值大于设置的最大值,通过继电器控制风扇通风,并声光报警
3、通过MQ-5检测当前可燃气体浓度,如果气体浓度大于设置最大值,通过继电器控制风扇通风,并声光报警
4、通过DS18B20检测温度值,如果温度值大于设置的最大值,通过继电器控制风扇通风,并声光报警
5、通过按键可以设置各阈值、手动控制水泵、风扇、切换模式
6、通过显示屏显示数据
扩展功能:当检测到明火时,通过GSM发送“发生火灾”短信;当烟雾值大于设置的最大值时,通过GSM发送“烟雾过高”短信;当气体浓度大于设置最大值时,通过GSM发送“可燃气体泄露”短信;当温度值大于设置的最大值时,通过GSM发送“温度过高”短信
资料预览

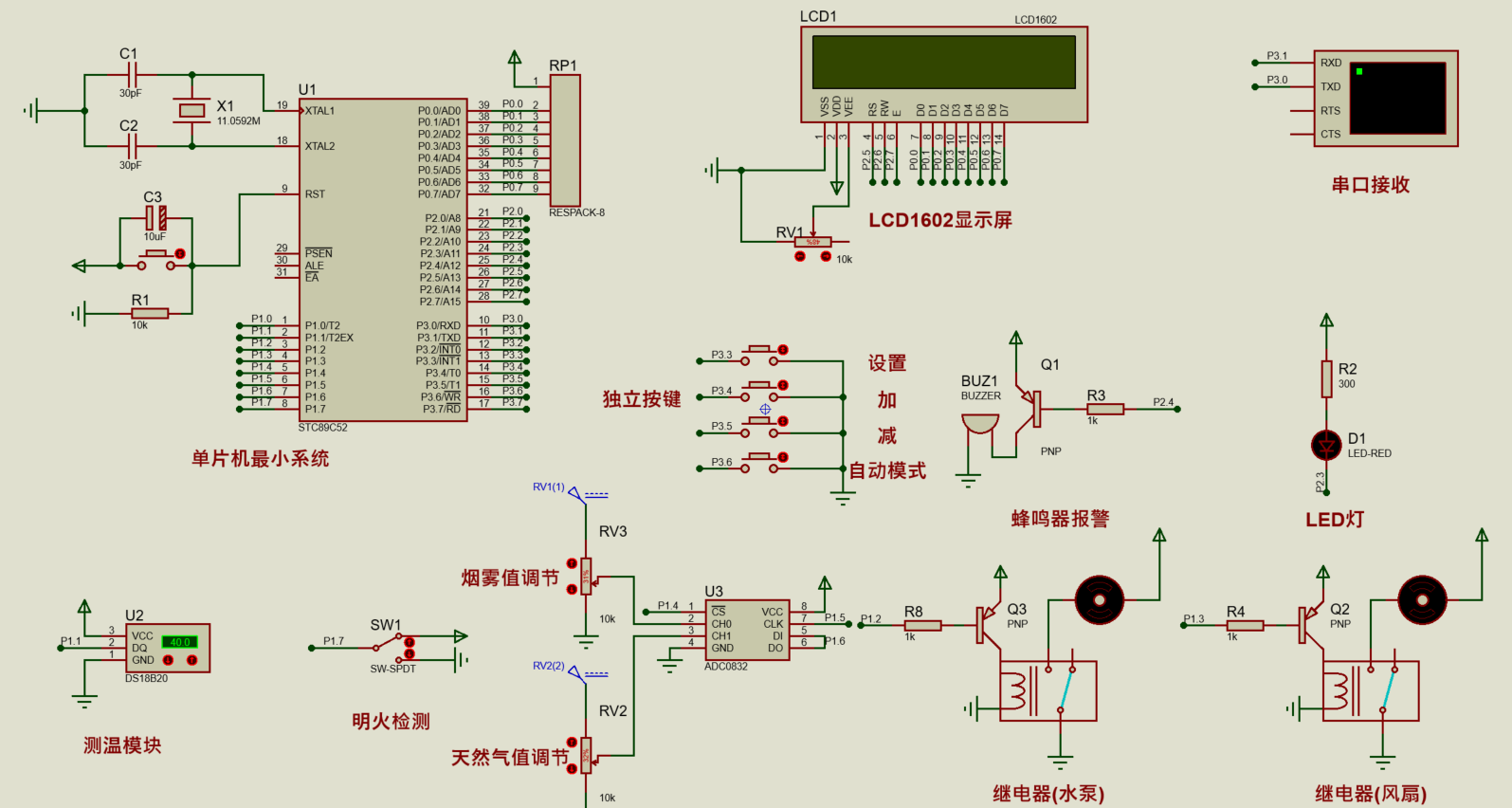

仿真图:

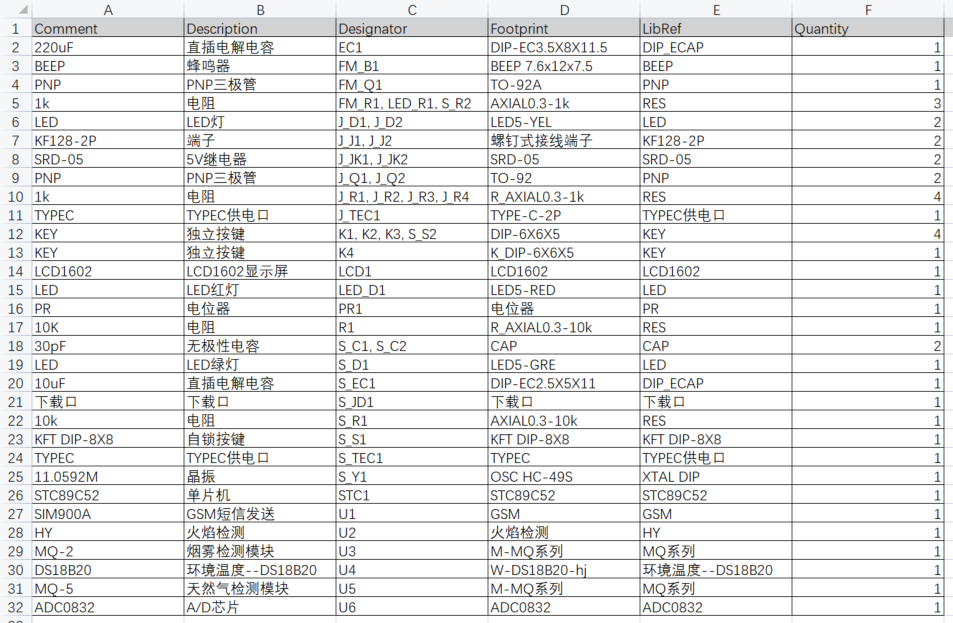

总体仿真资料:

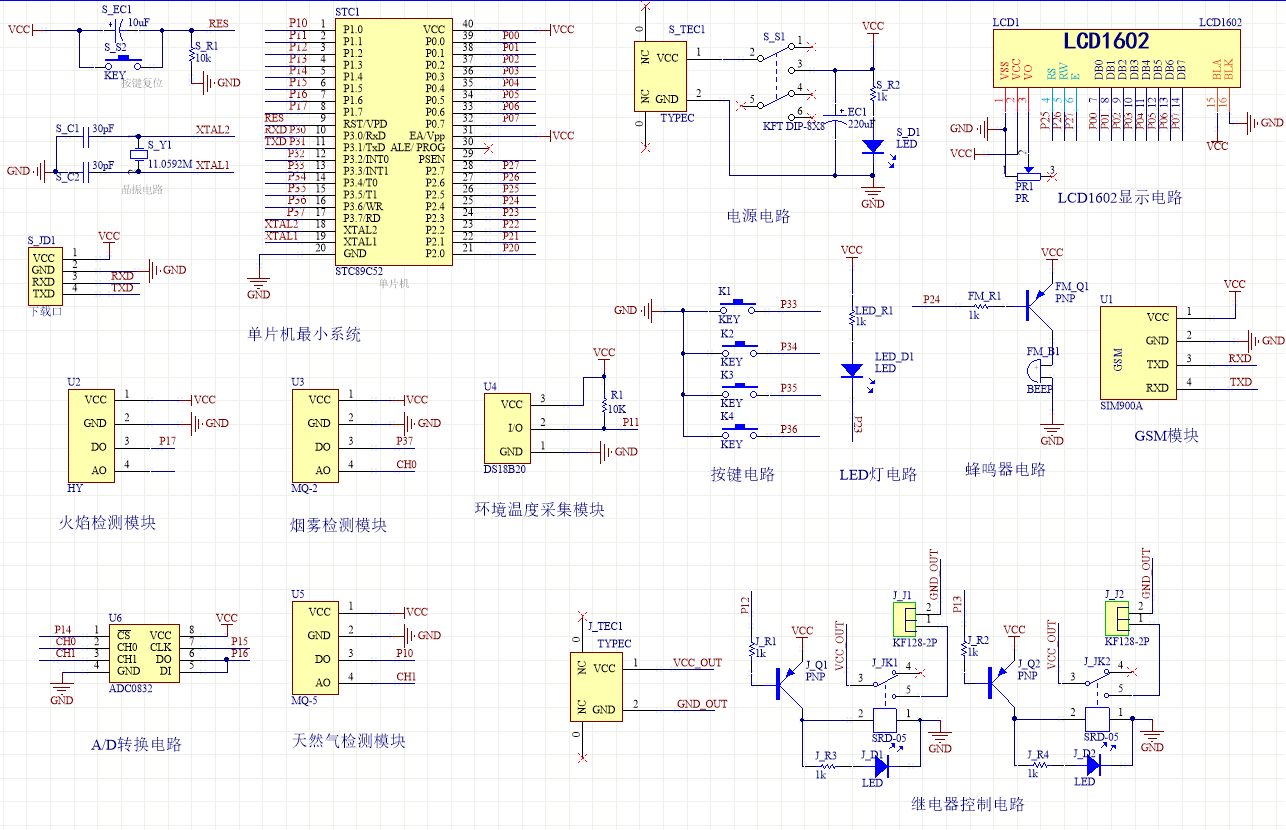

原理图:
软件设计流程:

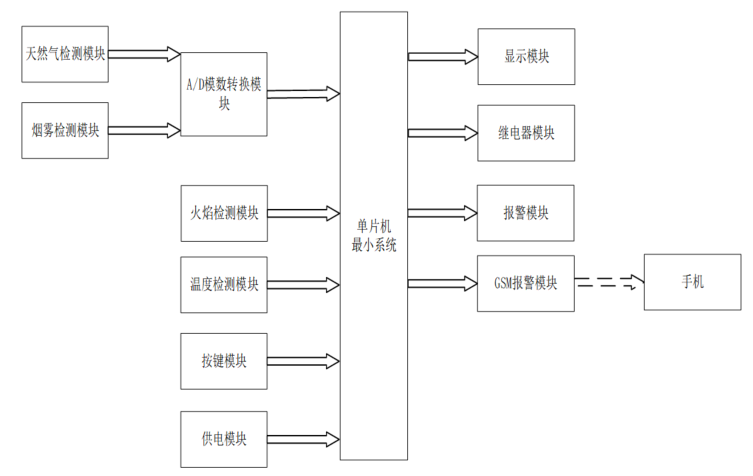

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由六部分组成,第一部分是天然气检测模块,通过该模块检测当前环境的天然气;第二部分是烟雾检测模块,通过该模块可以检测当前环境中的烟雾浓度;第三部分是火焰检测模块,通过该模块可以检测当前环境中的火焰浓度;第四部分是温度检测模块,通过该模块可以检测当前环境中的温暖;第五部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第六部分是供电模块,通过该模块可给整个系统进行供电。输出由四部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制通风或者加水;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警;当检测到环境中的参数不在设置的范围之内通过GSM进行发送短信。具体系统框图如图3.1所示。
