项目编号:mcuclub-ks-024

设计简介:

项目名:八层电梯
单片机:AT89C52
功能简介:
1、通过主从机模拟电梯内机和外机部分,通过蓝牙进行通信
2、电梯内机通过3*3的矩阵键盘控制8个楼层
3、电梯内机通过数码管显示楼层数
4、电梯外机有16个楼层按键控制各楼层的上下,并有8个LED灯,指示电梯到达的楼层

资料预览

总体仿真资料:

原理图:

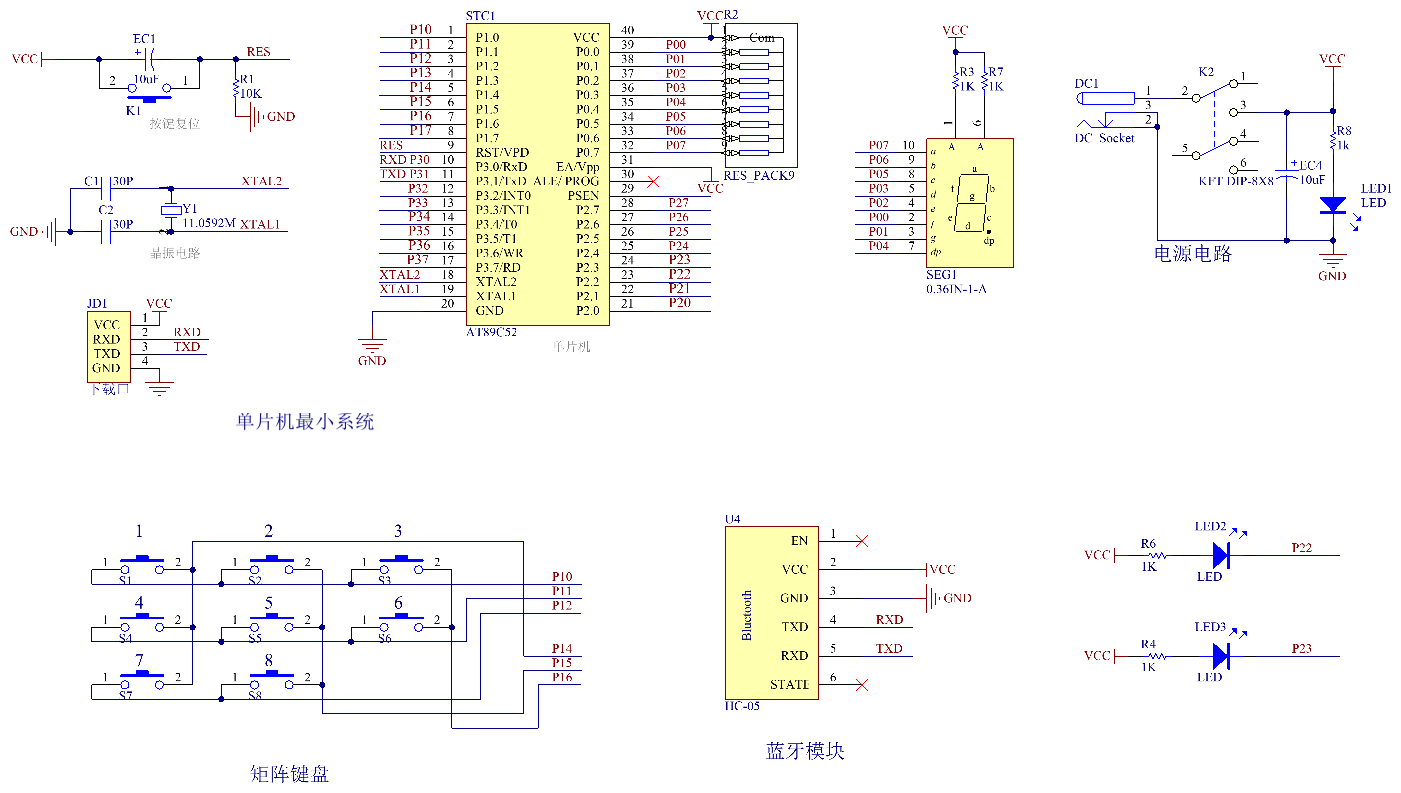

(内机)

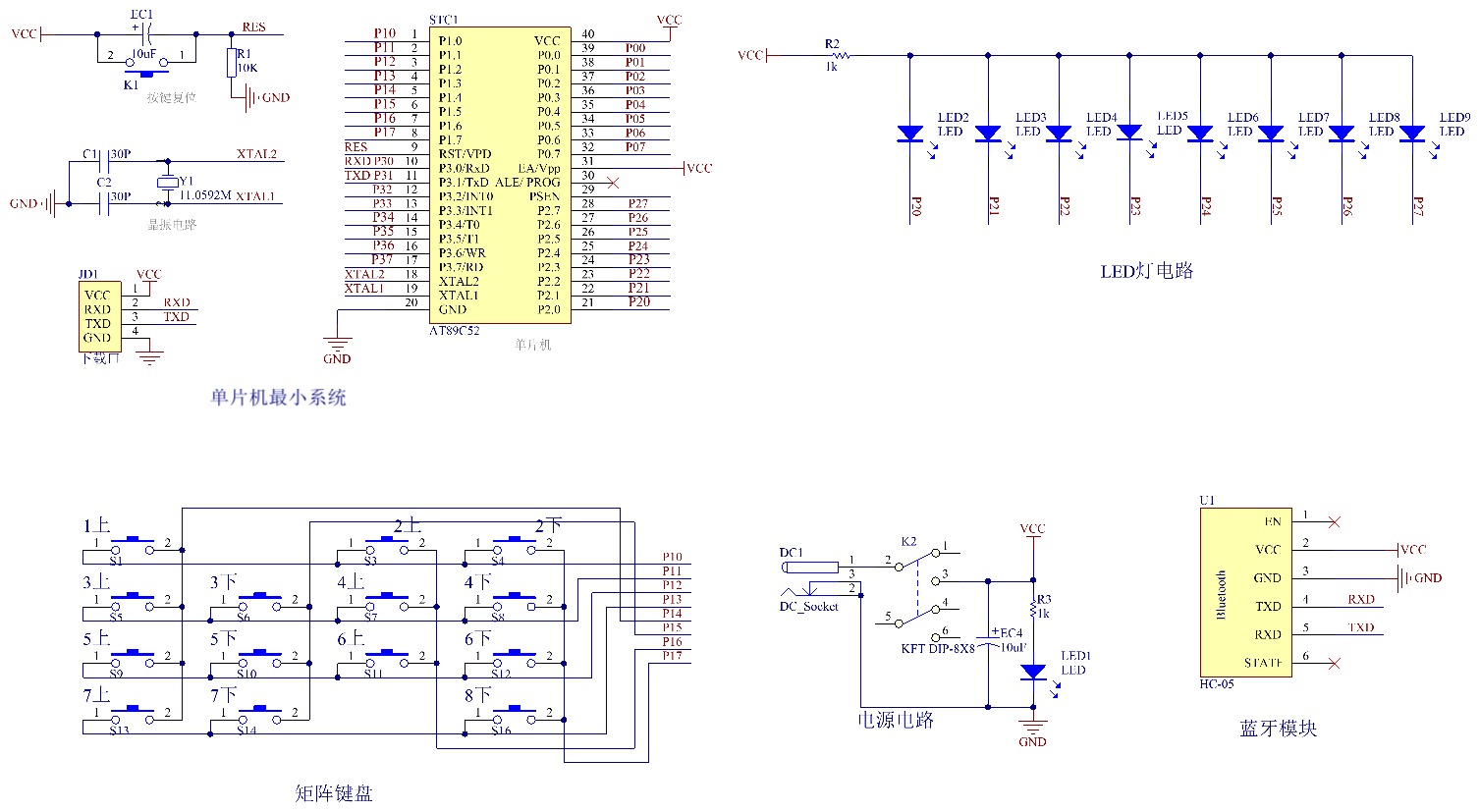

(外机)

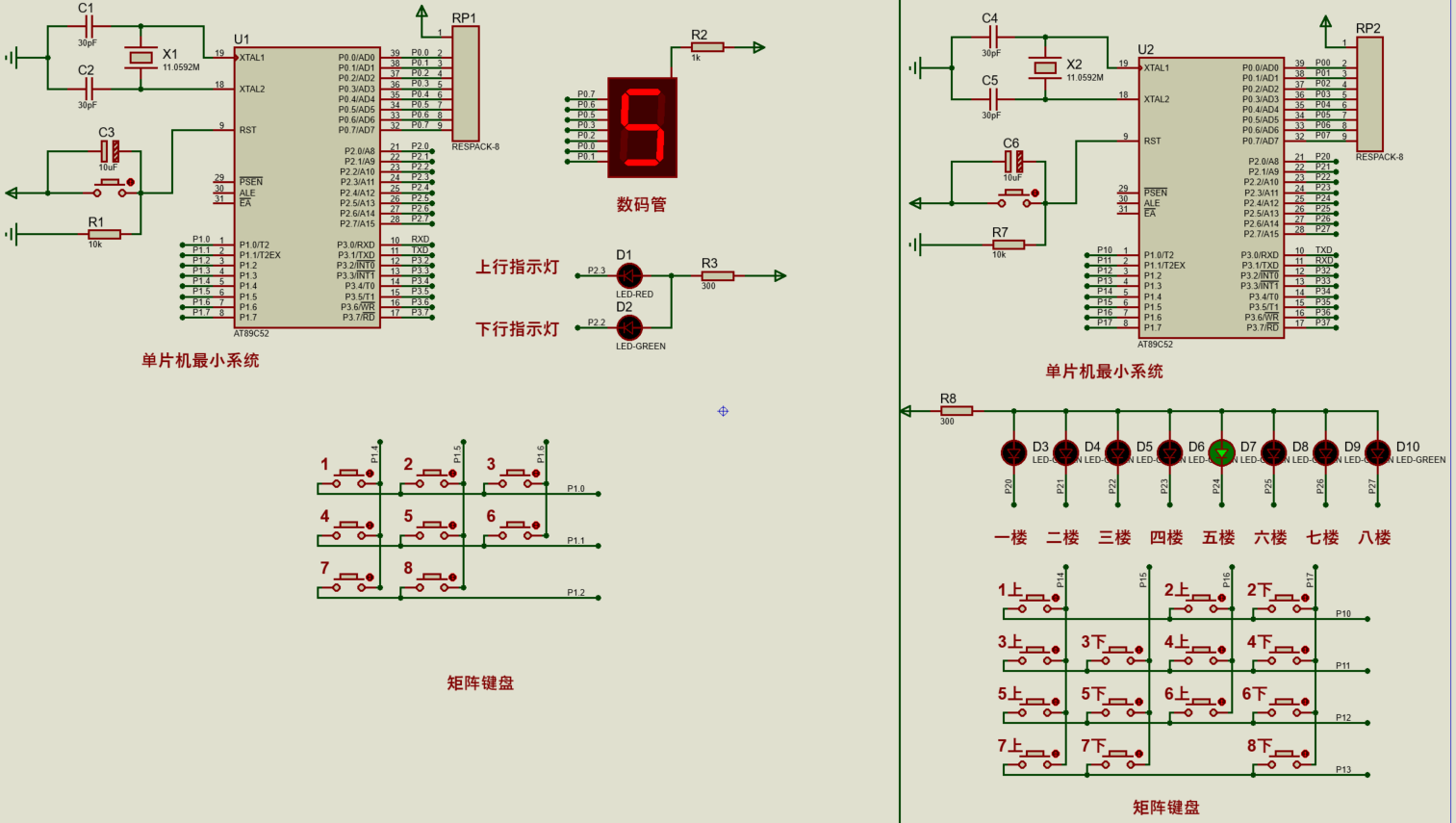

仿真图:

课程设计报告:

摘要

高层建筑成为城市建设的一大标志。为了方便人们的出行和工作,高层建筑设计引入了楼字自动化和智能化的科技,电梯成为高层途筑必备的运行工具。所以加强和完善电梯外观及自动化控制系统的设计成为当下高层建筑规划中的一个重要任务。此次设计一款八层电梯,通过软件和硬件配合使,使用数码管显示当前所在楼层,到达对应楼层指示灯点亮,并实时显示电梯上下运行。通过主从机模拟电梯内机和外机部分,通过蓝牙进行通信,电梯内机通过矩阵键盘控制8个楼层,电梯内机通过数码管显示楼层数,电梯外机有按键控制各楼层的上下,并有8个LED灯,指示电梯到达的楼层。

关键词:单片机;电梯;自动化控制系统



摘要

第一章 绪论

1.1 选题背景及实际意义

1.2 国内外发展历程

第2章 系统设计方案

2.1 主要元器件选择

2.1.1 主控芯片选择

2.1.2 电机模块方案选择

2.1.3 显示方案选择

2.2 整体设计方案

第3章 硬件设计

3.1 主控电路模块

3.2 数码管显示电路模块

3.3 指示灯电路模块

3.4矩阵键盘电路模块

第4章 系统程序设计

4.1 编程软件介绍

4.2 主机主程序流程设计

4.5 从机主程序流程设计

4.3 按键子函数流程设计

第5章 仿真测试

5.1 整体仿真测试图

5.2 电梯上行检测实物测试

5.3 电梯下行检测实物测试

第6章 结论

参考文献

附录

附录一: 原理图

附录二:仿真图

附录三:主程序
