项目名:医院输液
单片机类型:STM32F103C8T6
具体功能:
1、通过液位检测模块检测输液瓶液位,若没有液体,且为输液状态,则声光报警
2、通过红外对管检测液体流速,若流速大于设定最大阈值,则步进电机逆时针旋转10°,挤压输液管,若小于设定最小阈值,则步进电机顺时针旋转10°,舒张输液管
3、通过DS18B20检测温度值,当温度值超过设置的上下限,进行加热或制冷
4、通过颜色传感器检测是否出现回血,若出现,则声光报警
5、通过按键可设置流速上下限阈值、温度阈值、切换输液状态等
6、通过显示屏显示测量数据
扩展功能:当输液瓶用尽时,通过蓝牙模块发送“输液瓶已用尽,请更换!”;若出现回血,则发送“出现回血,请速速查看”,另外,还发送当前流速、温度值

资料预览

实物图:

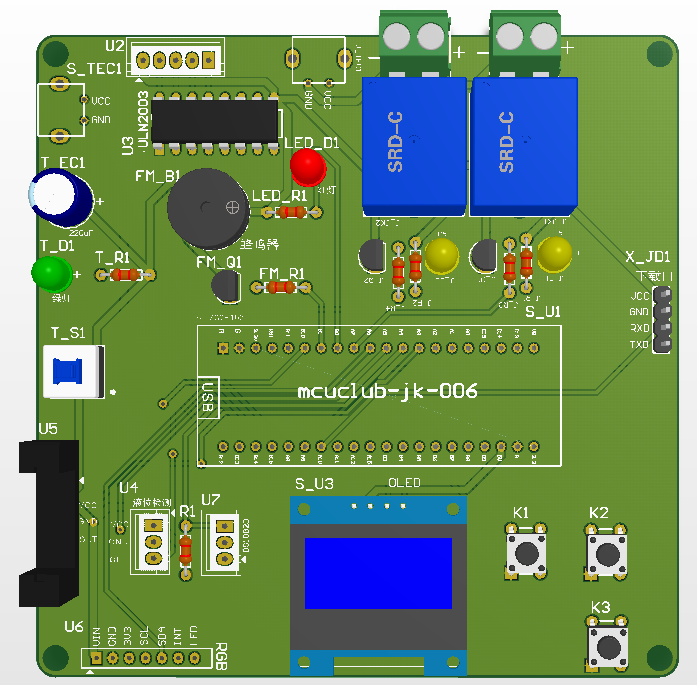

总体实物资料:

原理图:

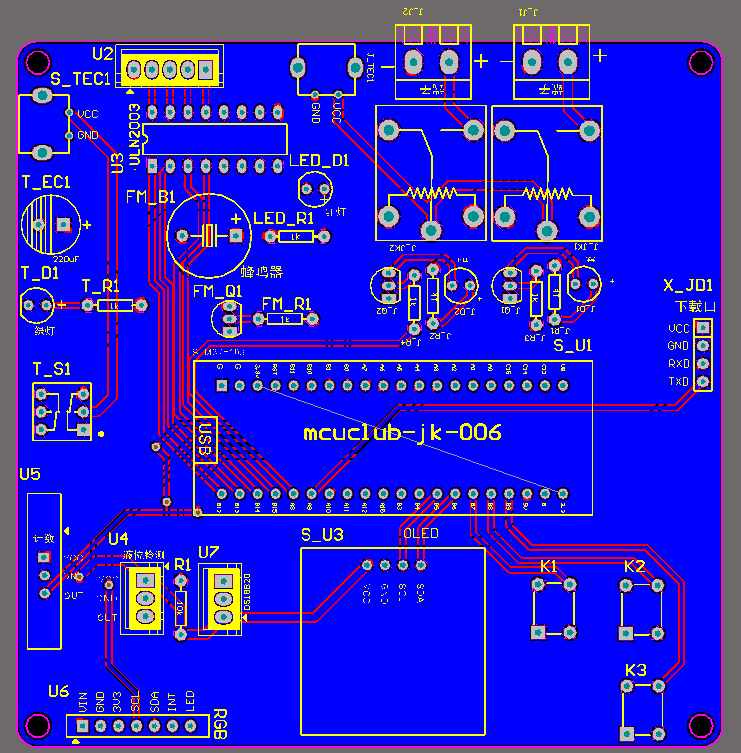

PCB:

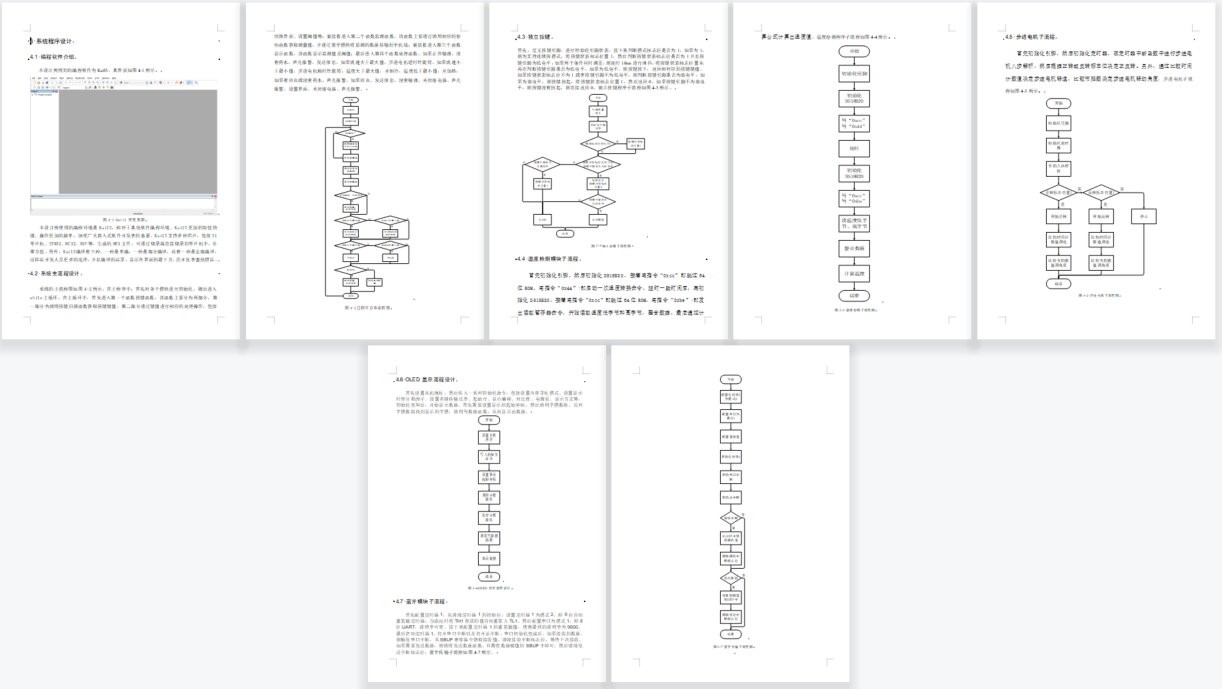

软件设计流程:

系统框图:

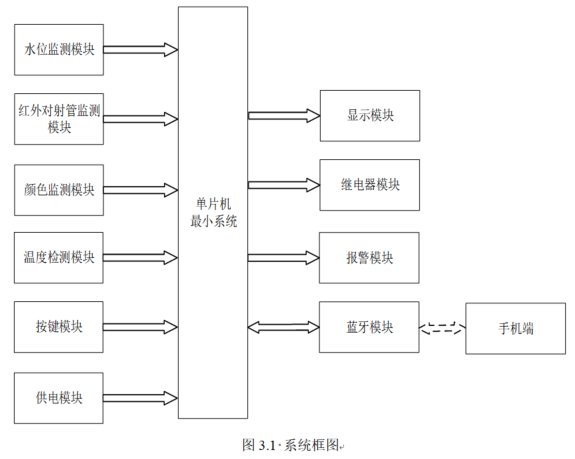

本设计以单片机为核心控制器,加上其他模块一起组成此次设计医院输液的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由六部分组成,第一部分是水位监测模块,通过该模块监测当前输液瓶的液位;第二部分是红外对射管监测模块,通过该模块监测当前输液的流速;第三部分是颜色监测模块,通过该模块监测输液是否回血;第四部分是温度检测模块,通过该模块检测当前输液液体的温度;第五部分是按键模块,可以通过该模块设置流速上下限阈值、温度阈值、切换输液状态等;第六部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制加热和制冷;第三部分是声光报警模块,当监测输液液体较少或者检测到回血进行声光报警提醒。除此之外还有蓝牙模块,当输液瓶用尽时,通过蓝牙模块发送“输液瓶已用尽,请更换!”;若出现回血,则发送“出现回血,请速速查看”,另外,还发送当前流速、温度值,具体系统框图如图3.1所示。
