设计简介：
项目名：盲人避障眼镜
项目编号：mcuclub-dz-235
单片机类型：STC89C52
具体功能：
1、通过DS18B20测量温度，给超声波作为温度补偿
2、通过一个超声波测量前方障碍物，如果距离小于设置最小值，则蜂鸣器报警
3、通过另一个超声波测量下方障碍物（设定一个身高H，放置斜下方45°，可计算出超声波检测距离值是S=√2H），检测到距离超过S 30cm或低于S 30cm的障碍物，则蜂鸣器报警
4、通过触发型光敏电阻检测光照是否过低，如果过低，则启动LED提示灯闪烁
5、通过按键可设置阈值
6、通过LCD1602显示屏显示数据
资料预览
仿真图：
总体仿真资料：

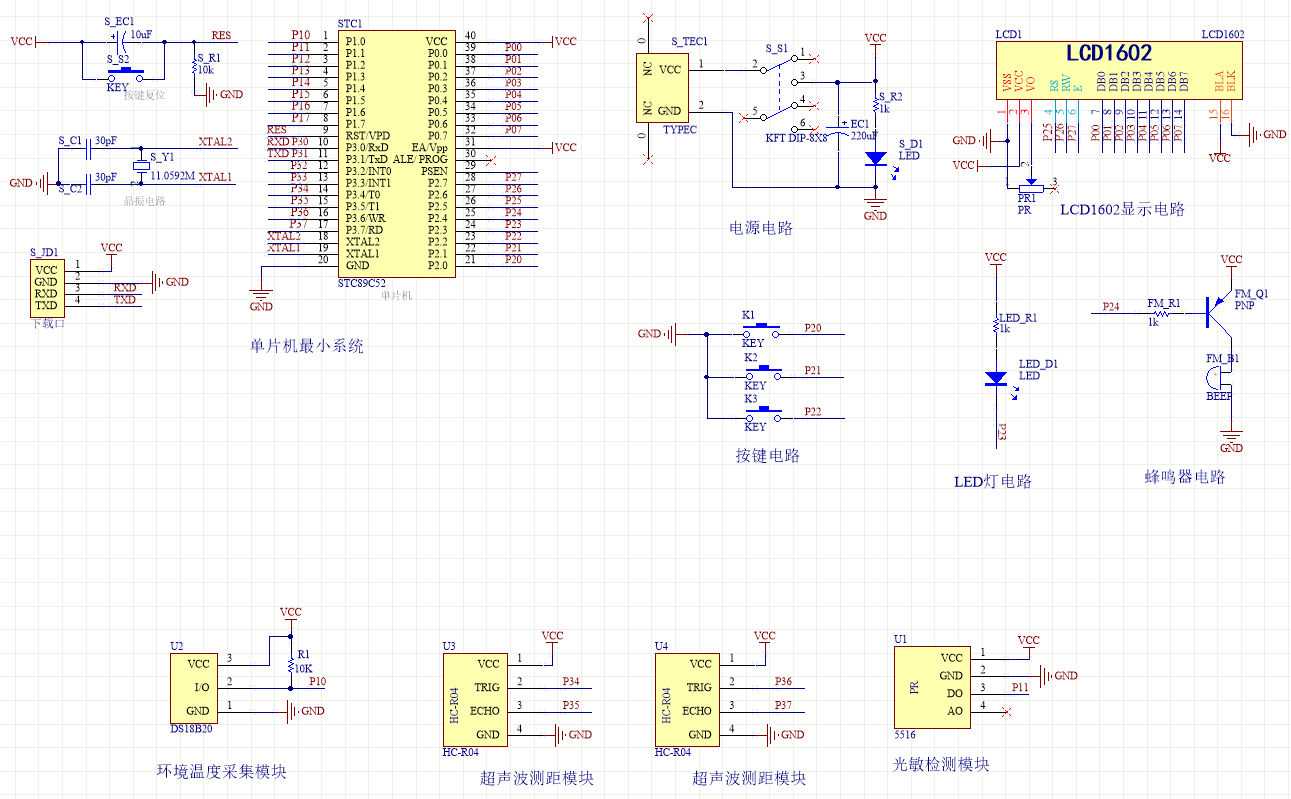

原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是超声波检测模块，通过两个超声波模块分贝检测前方障碍物的距离和下方障碍物的距离；第三部分是光敏电阻检测模块，通过该模块检测当前环境的光照强度；第三部分是按键模块，通过该模块设置参数的阈值；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是蜂鸣器模块，检测到前方有障碍物或者前方哟障碍物进行蜂鸣器报警提醒；第三部分是指示灯模块，检测到光照强度低于设置的最小值进行指示灯闪烁提醒。具体系统框图如图3.1所示。

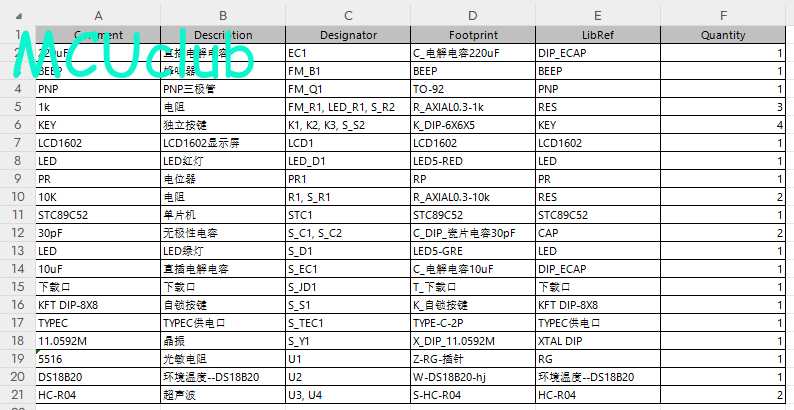

硬件清单：
