项目编号：mcuclub-dz-236
设计简介：
项目名：大棚环境监测
项目编号：mcuclub-dz-236
单片机类型：STM32F103C8T6
具体功能：
1、通过DS18B20测量环境温度值，当温度值不在设置的上下限值内，则启动加热（加热灯）或制冷（风扇）
2、通过土壤湿度传感器测量土壤湿度值，当湿度值小于设置最小值，则启动水泵加水，直到加到最大值
3、通过按键可设置各阈值
4、通过OLED显示测量值
5、通过WIFI模块，可将数据远程发送到手机端，手机端可调整各阈值、远程控制加热、制冷、灌溉、补光、施肥
资料预览
实物图：
总体实物资料：

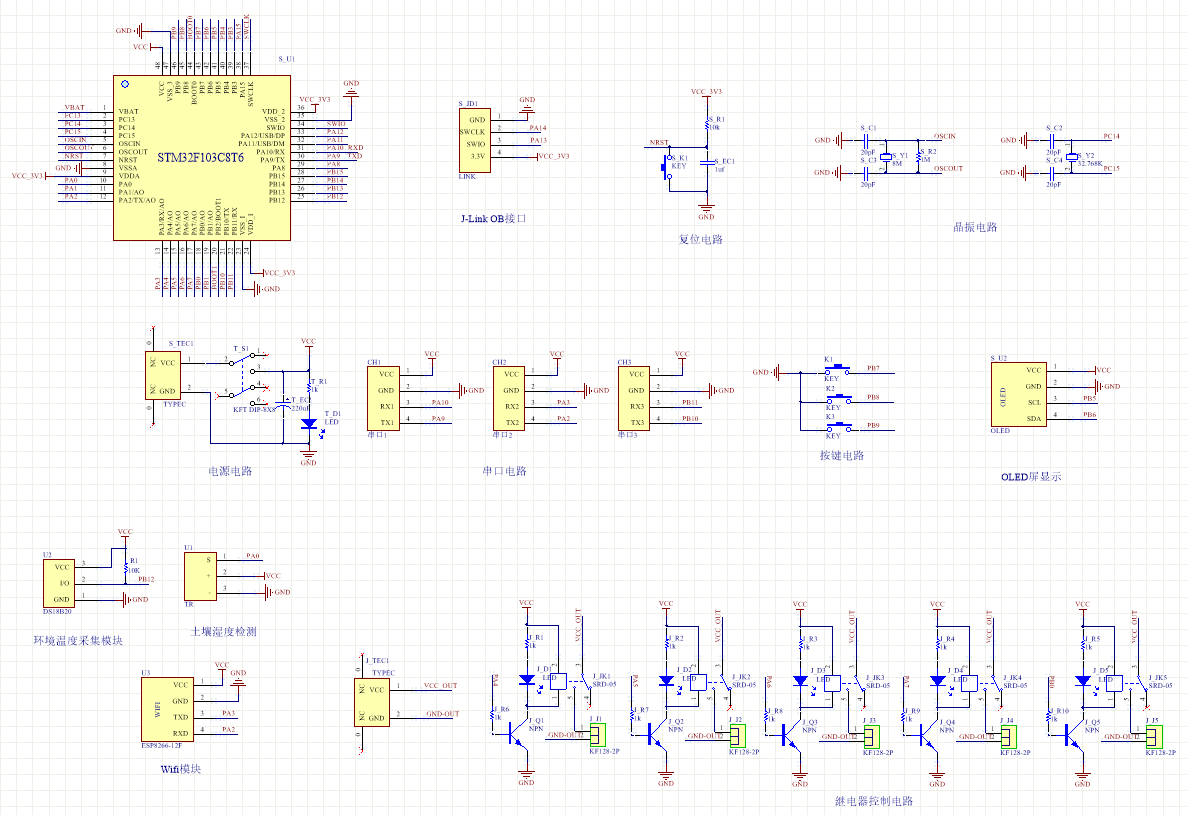

原理图：

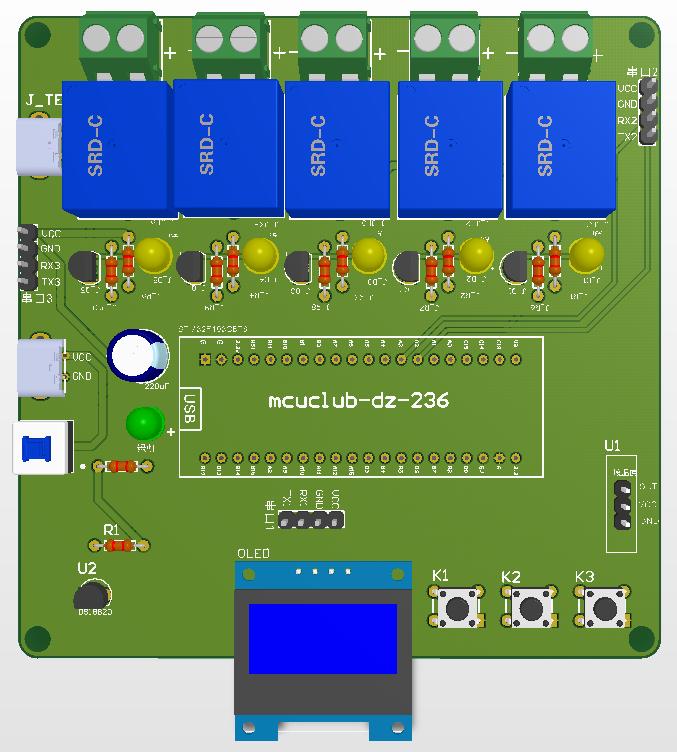

PCB：

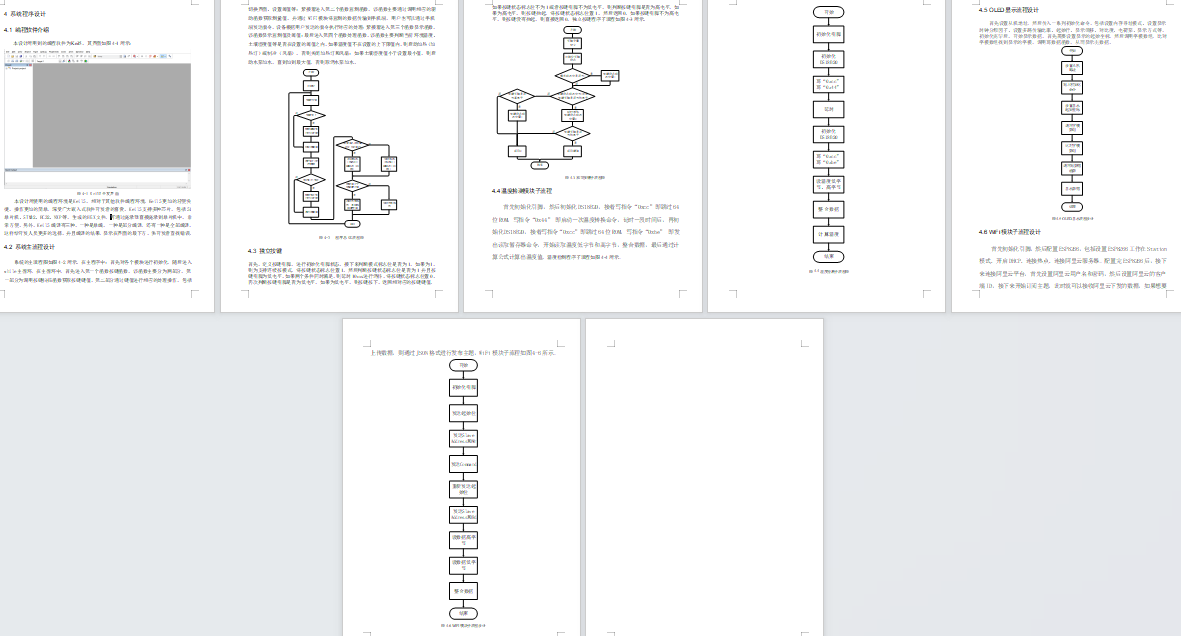

软件设计流程：

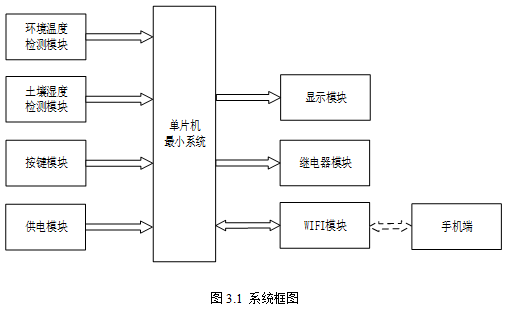

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是环境温度检测模块，通过该模块检测大棚环境的温度值；第二部分是土壤湿度检测模块，通过该模块检测大棚内土壤湿度值；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过五个继电器分别控制加热、制冷、灌溉、补光、施肥。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

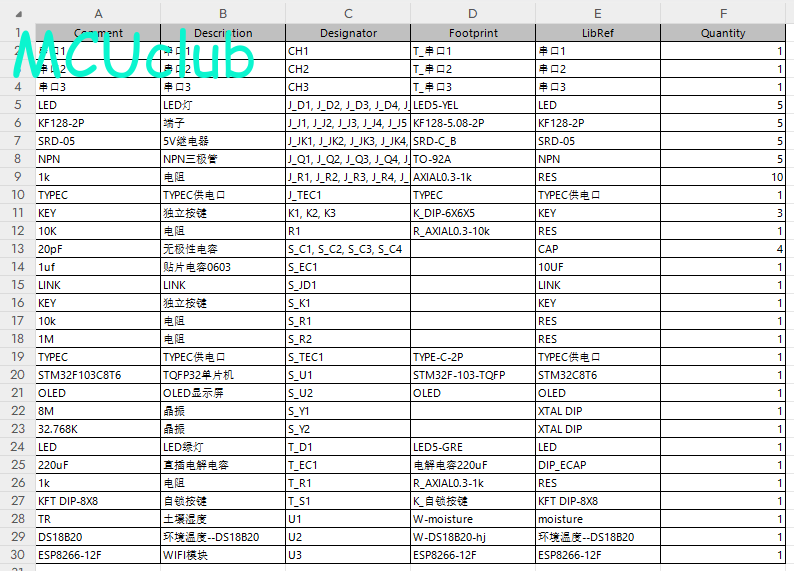

硬件清单:
