项目名：温度控制
项目编号：mcuclub-dz-245
单片机类型：STC89C52
具体功能：
1、通过DS18B20测量温度值，当温度低于设置最小值，风扇停止，当温度在最小值和最大值之间，风扇低速转动，当温度大于设置最大值，风扇高速转动
2、通过超声波传感器监测距离，当切换到儿童模式时（红色LED灯亮），监测距离小于设置最小值，自动关闭风扇
3、通过按键设置各阈值、切换模式
4、通过4位数码管显示温度、挡位
资料预览

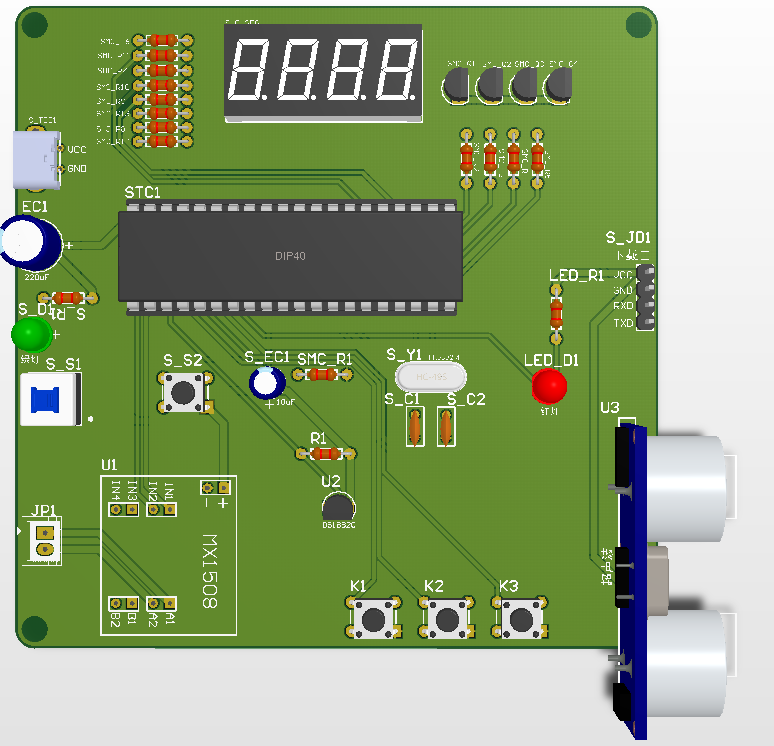

实物图：
总体实物资料：
原理图：

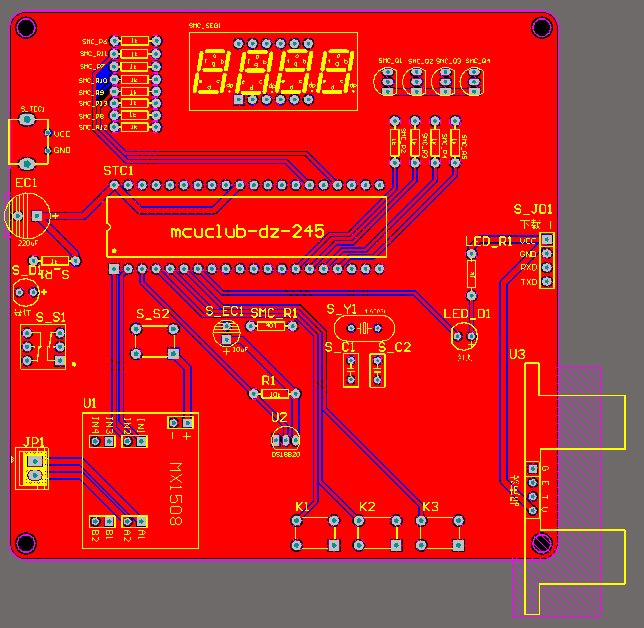

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是环境温度检测模块，通过该模块检测温度值；第二部分是超声波检测模块，通过该模块监测距离；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分直流电机驱动模块，通过该模块可以风扇工作；第二部分是四位数码管模块，通过四位数码管显示温度、档位，第三部分是指示灯模块，通过该模块表示所处模式，当切换到儿童模式时，红色LED灯亮。具体系统框图如图3.1所示。
