项目编号：mcuclub-dz-246
设计简介：
项目名：鱼缸（实物）
项目编号：mcuclub-dz-246
单片机类型：STM32F103C8T6
具体功能：
1、通过TDS水质模块检测水质，当水质数值大于设置最大值，进行自动换水（两个水泵）
2、通过防水式DS18B20检测水温，水温超过设置上下限值，进行加热（加热棒）或制冷（风扇）
3、通过水位检测模块检测水位，水位低于设置最小值，进行加水
4、通过光敏电阻检测关照值，光照值过低，进行补光
5、通过按键可实现设置定时投喂、定时充氧时间
6、通过按键可设置各阈值、手动控制换水、加热、制冷、加水、投喂、充氧、补光以及模式切换
7、通过OLED显示屏显示测量值
8、通过语音识别模块可以控制换水、加热、制冷、加水、投喂、充氧、补光以及模式切换
9、通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制换水、加热、制冷、加水、投喂、充氧、补光以及模式切换
资料预览
实物图：
总体实物资料：

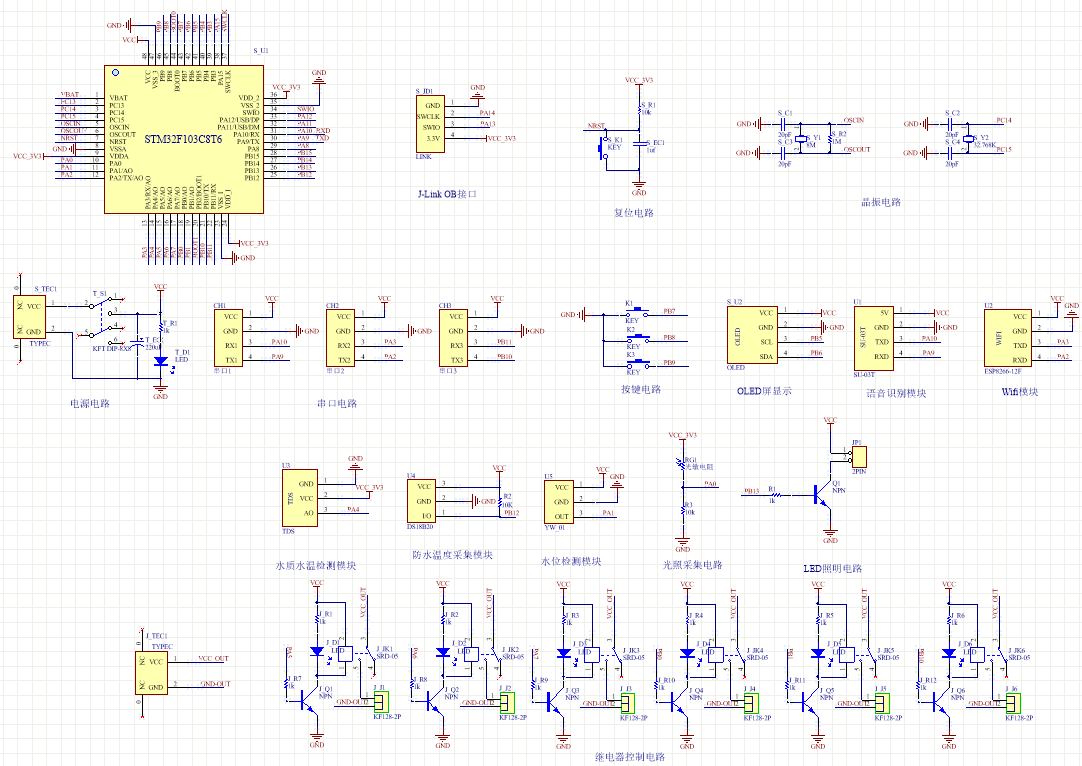

原理图：

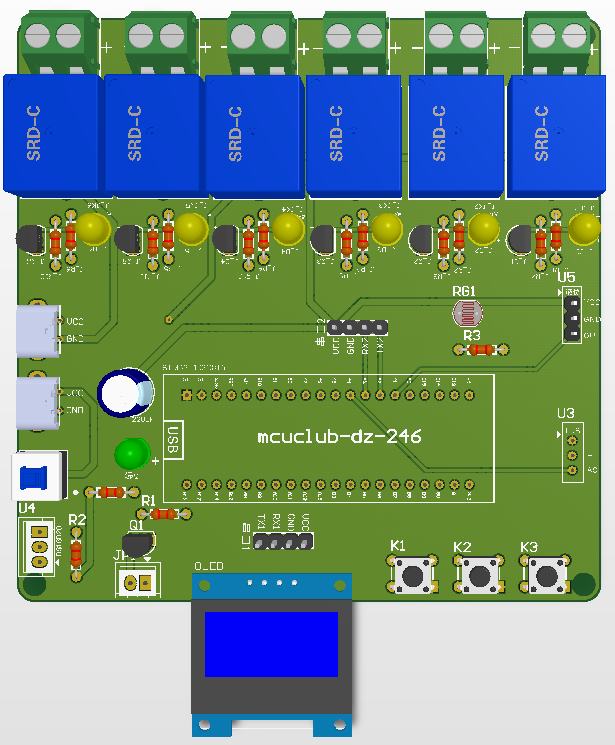

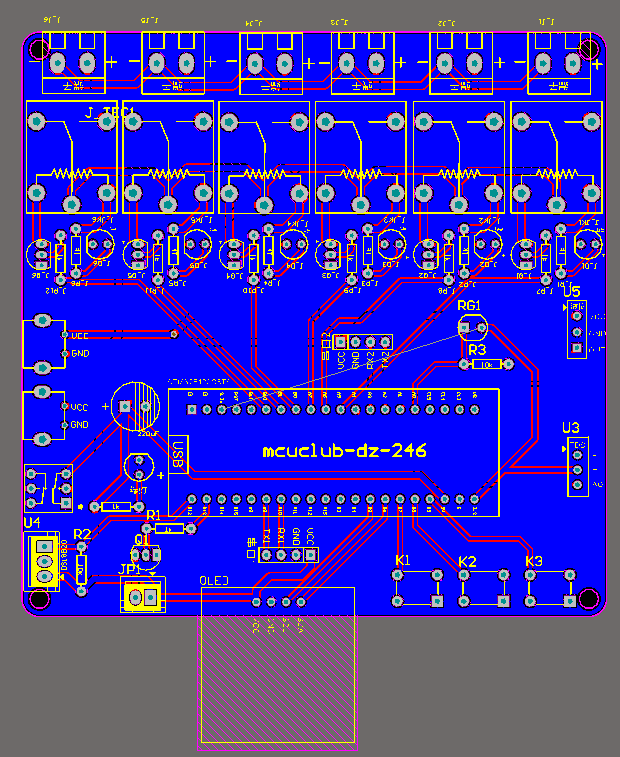

PCB：

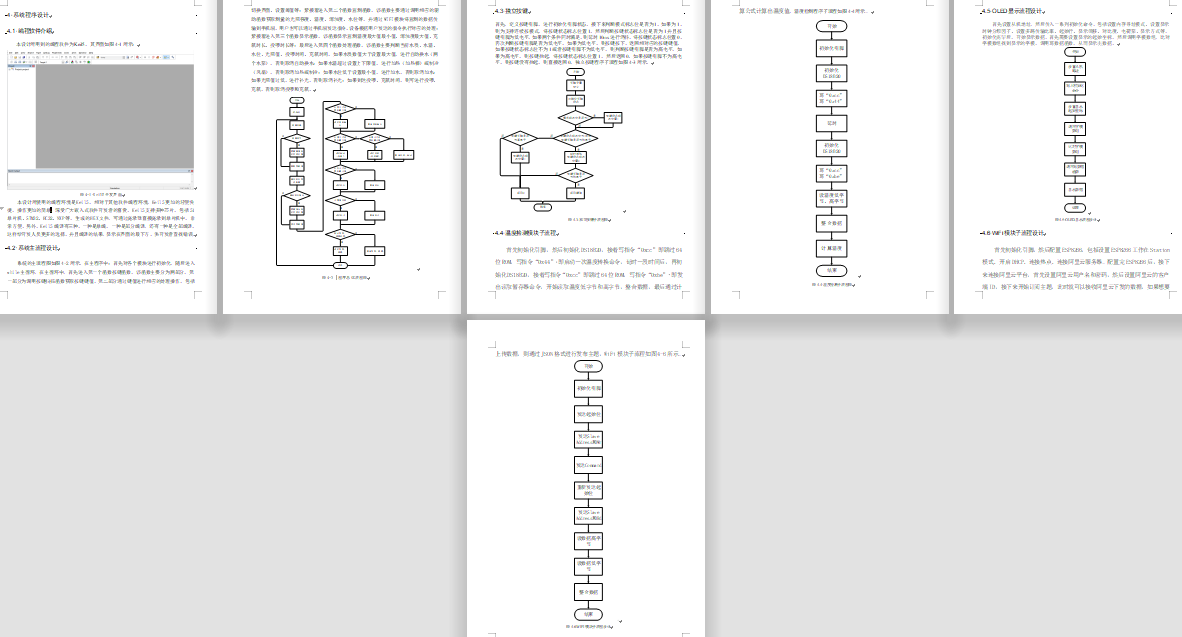

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是水质水温检测模块，通过该模块检测水质；第二部分是防水温度检测模块，通过该模块检测水温；第三部分是水位检测模块，通过该模块检测水位；第四部分是光照采集检测模块，该模块通过光敏电阻检测关照值；第五部分是语音识别检测模块，该模块通过语音识别模块控制换水、加热、制冷、加水、投喂、充氧、补光以及模式切换；第六部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是照明灯模块，通过该模块进行补光；第二部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第三部分是继电器模块，通过六个继电器分别控制、控制换水、加热、制冷、加水、投喂、充氧以及模式切换。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

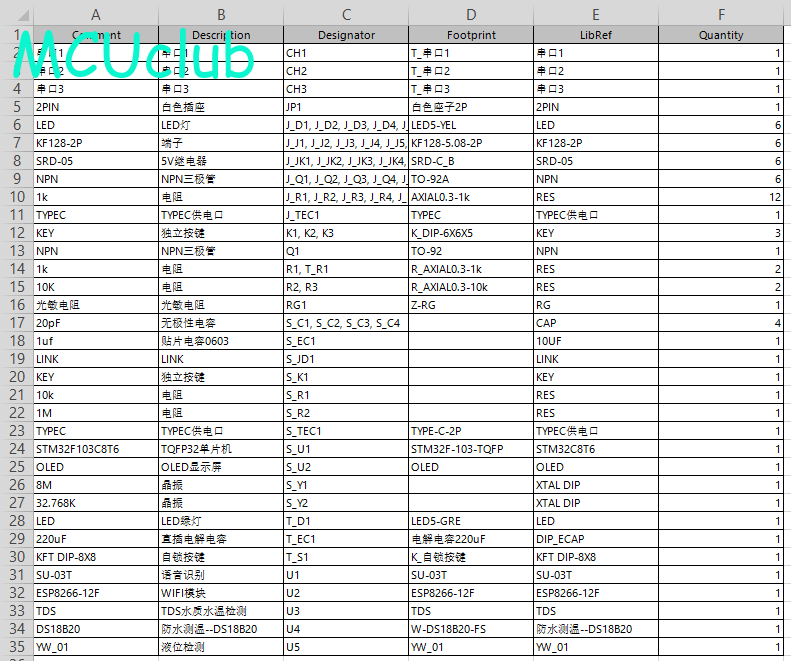

硬件清单:
