设计简介：
项目名：老人呼救系统
项目编号：mcuclub-dz-249
单片机类型：STM32F103C8T6
具体功能：
1、通过MPU6050模块判断老人是否跌倒
2、通过GPS模块获取定位，通过GSM模块发送短信
3、当老人跌倒时，可通过两个按键进行呼救（一个按键是身边有人的情况下，通过TTS语音播报模块进行语音呼救“我起不来了，请帮我一下”，另一个按键是在身边没人的情况下，通过GSM向家人发送定位），除此之外，若老人摔倒后失去意识，跌倒后30秒未起身或未呼救，则同时启动语音呼救和发送定位短信，短信只发一次，语音呼救每隔10s播报一次，直到被搀扶
资料预览
实物图：
总体实物资料：

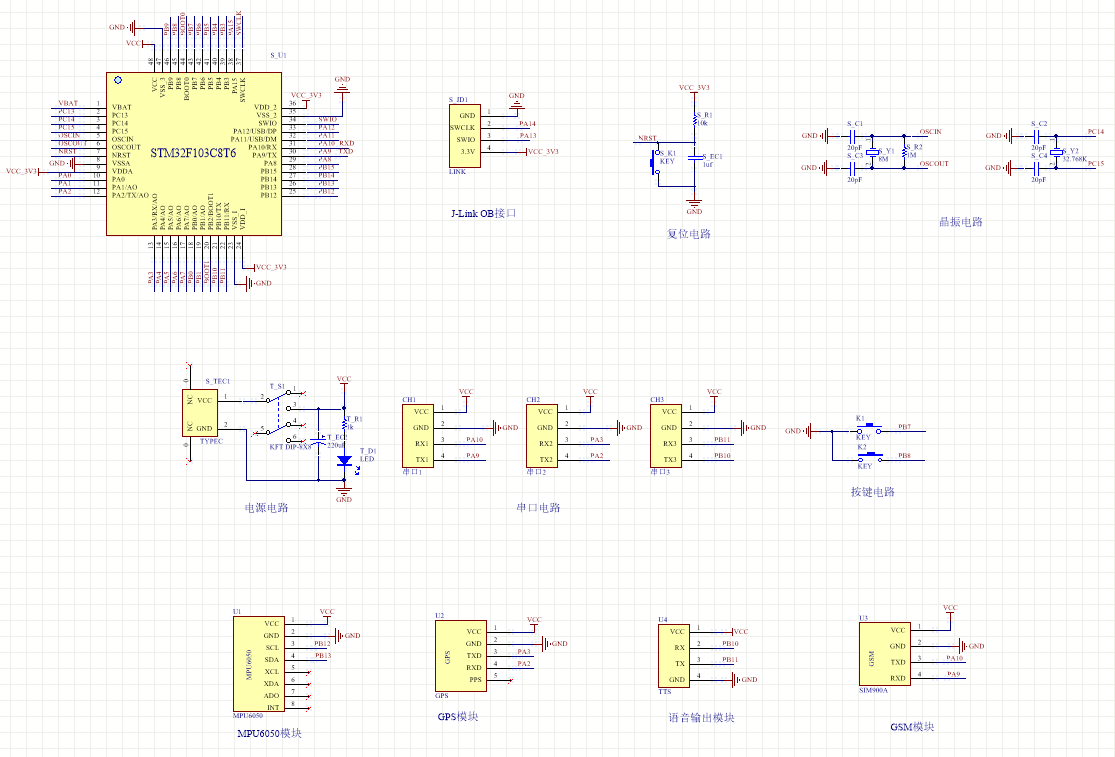

原理图：

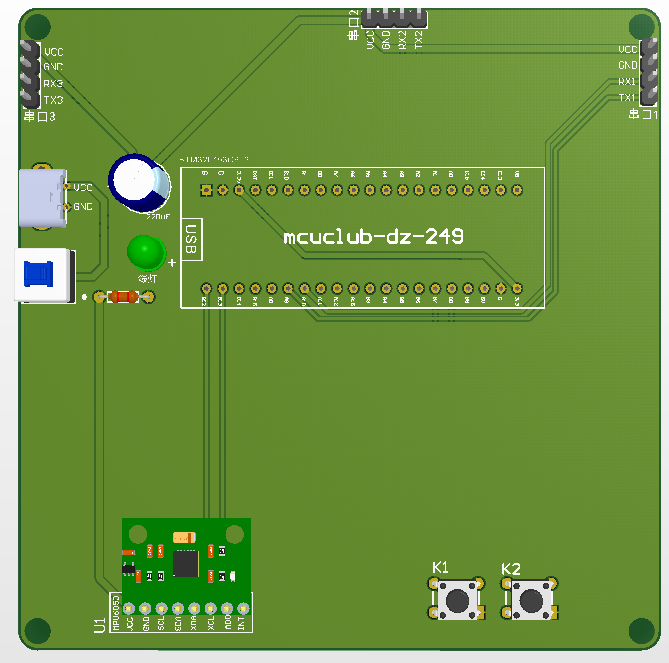

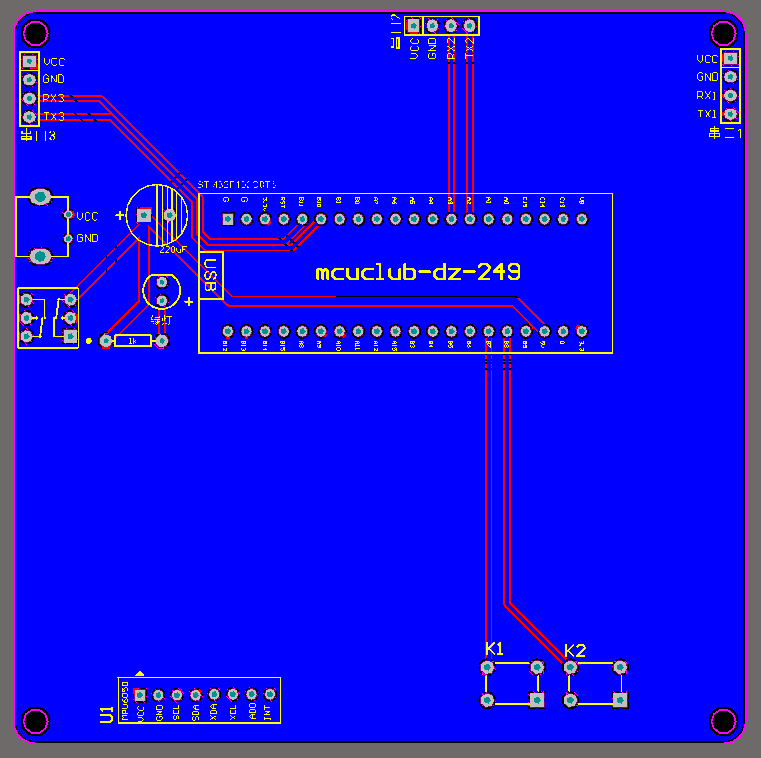

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是GPS定位模块，可以通过该模块获取定位；第二部分是MPU6050检测模块，通过该模块判断老人是否摔倒；第三部分是按键模块，该模块可以通过按下按键进行呼救；第四部分是供电模块，通过该模块可给整个系统进行供电。输出是语音输出模块器模块，当监测到老人摔倒时，通过语音播报模块进行语音呼救；除此之外，GSM模块既作为输入又作为输出，这里只作为输出使用，GSM模块和手机进行连接，通过GSM向家人发送定位，除此之外，若老人摔倒后失去意识，跌倒后30秒未起身或未呼救，则同时启动语音呼救和发送定位短信，短信只发一次，语音呼救每隔10s播报一次，直到被搀扶。具体系统框图如图3.1所示。
硬件清单:
