项目编号：mcuclub-dz-258
设计简介：
项目名：车速检测
项目编号：mcuclub-dz-258
单片机类型：STM32F103C8T6
具体功能：
1、通过霍尔传感器检测车轮转速，当车速大于设置最大值，每隔10s语音播报提醒“您已超速，请减速慢行”
2、通过按键可设置车速最大值、调整车轮转速
3、通过OLED显示速度值
4、通过蓝牙可将速度值发送到手机端
资料预览
实物图：
总体实物资料：

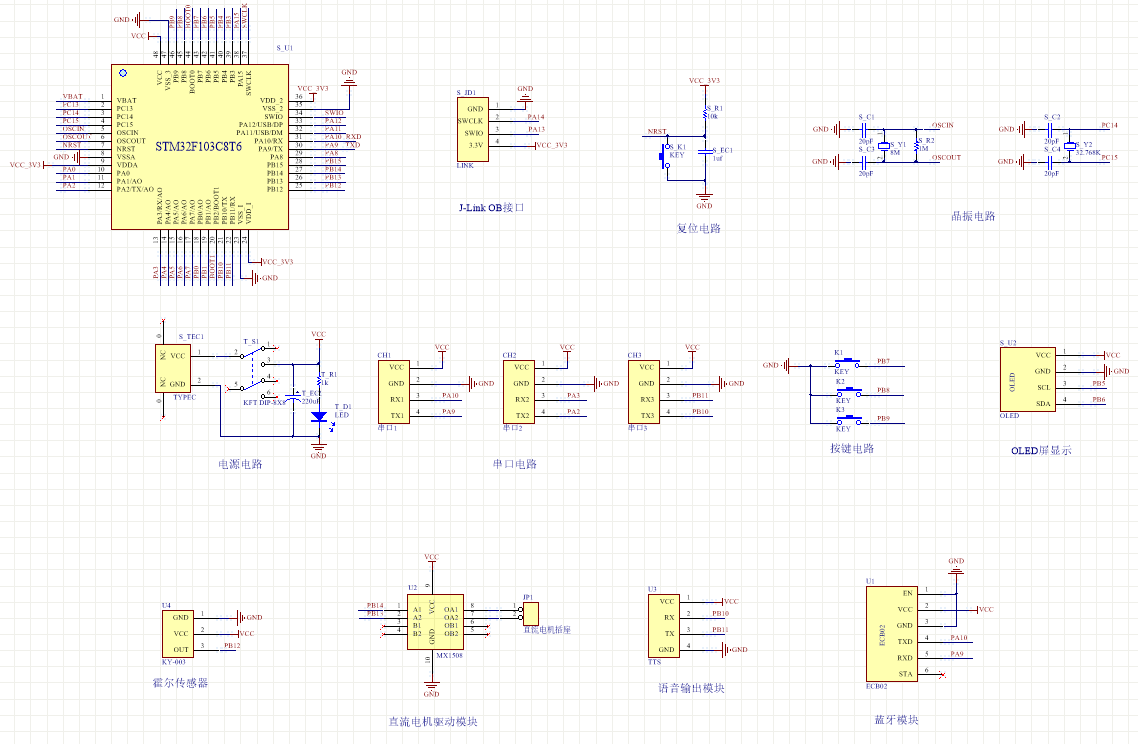

原理图：

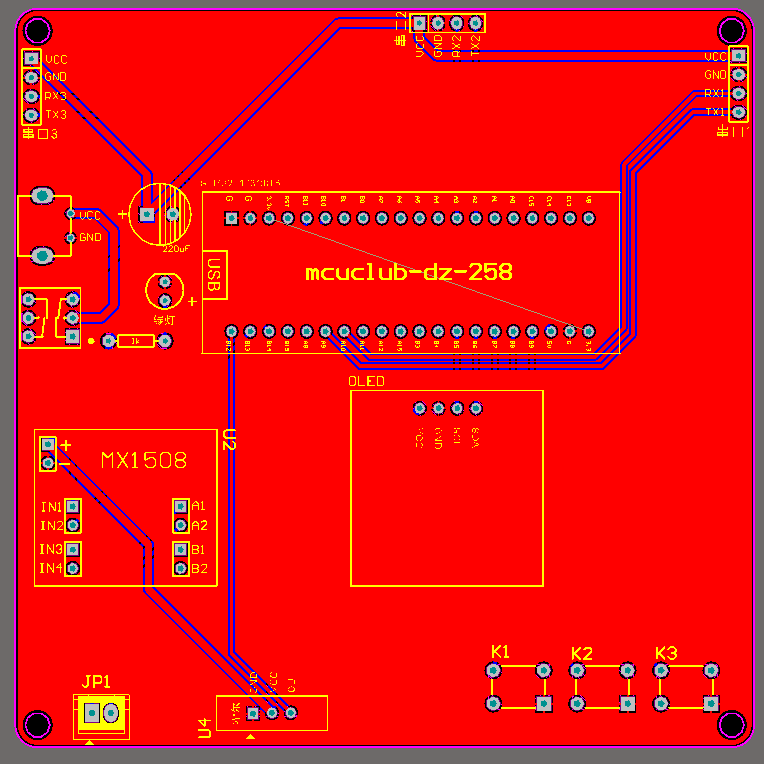

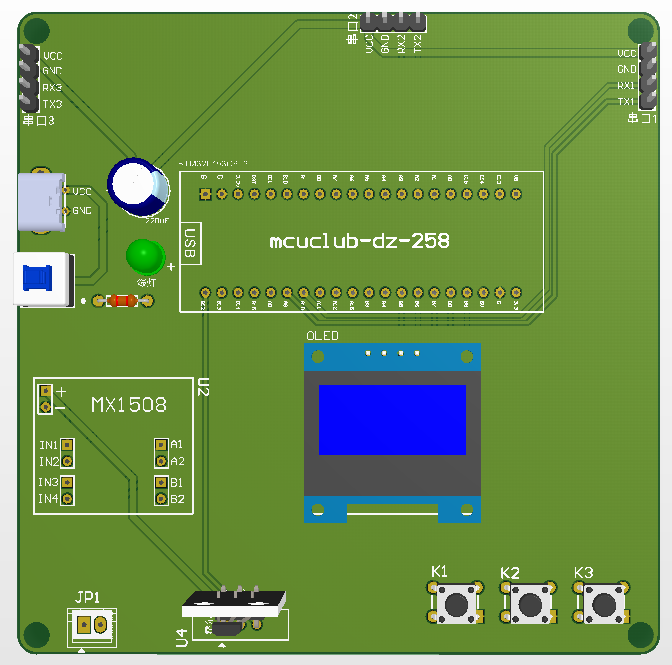

PCB：

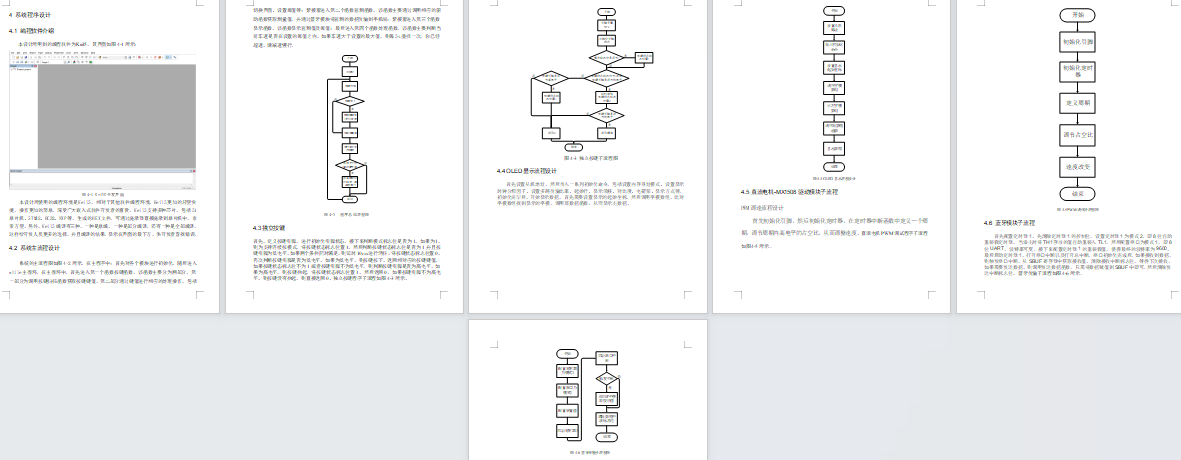

软件设计流程：

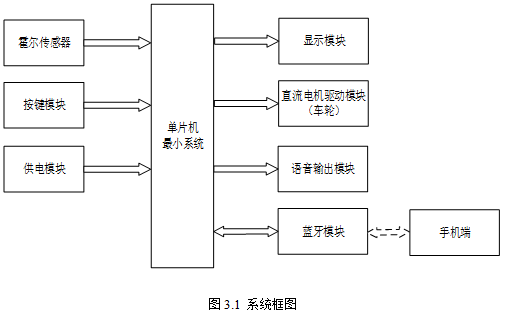

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计车速检测的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是霍尔检测模块，通过该模块检测当前的车速；第二部分是按键模块，通过该模块可以设置车速最大值、调整车轮转速；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是直流电机驱动模块，通过该模块控制车辆运行；第三部分是语音播报模块，当车速大于设置最大值，每隔10s语音播报提醒“您已超速，请减速慢行”。除此之外，蓝牙模块既作为输入又作为输出，此次设计作为输出使用，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。

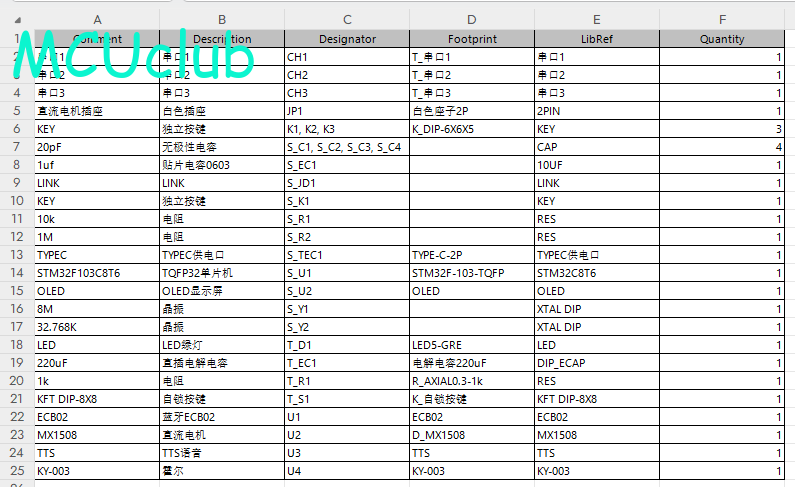

硬件清单：
