项目编号：mcuclub-dz-261
设计简介：
项目编号：mcuclub-dz-261
单片机类型：STM32F103C8T6
具体功能：
1、通过人体热释电感应模块检测是否有人
2、通过红外测温模块测量人体体温，如果体温大于37℃，进行蜂鸣器报警，如果正常，自动开启雾化消毒3s，然后打开门磁锁，5s后自动关闭
3、通过OLED显示测量数据
资料预览

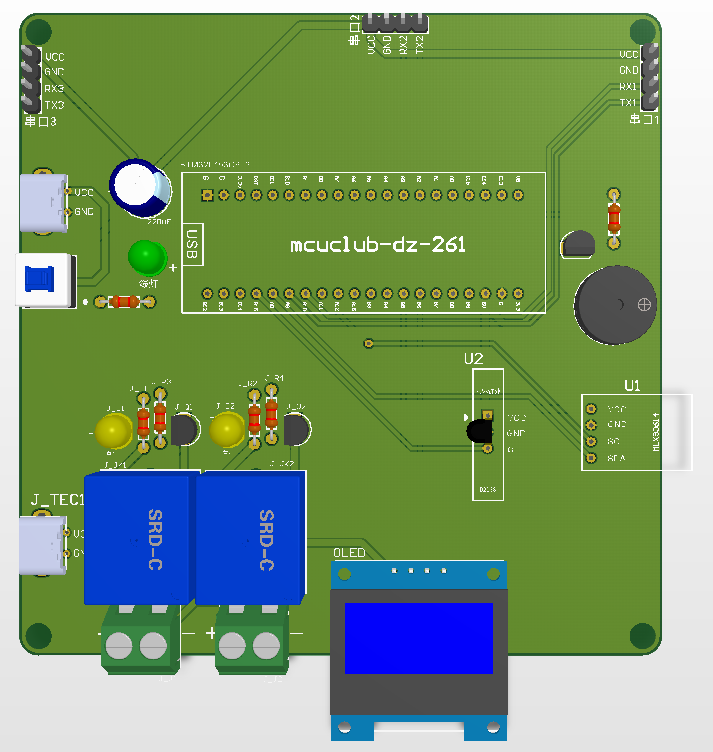

实物图：
总体实物资料：

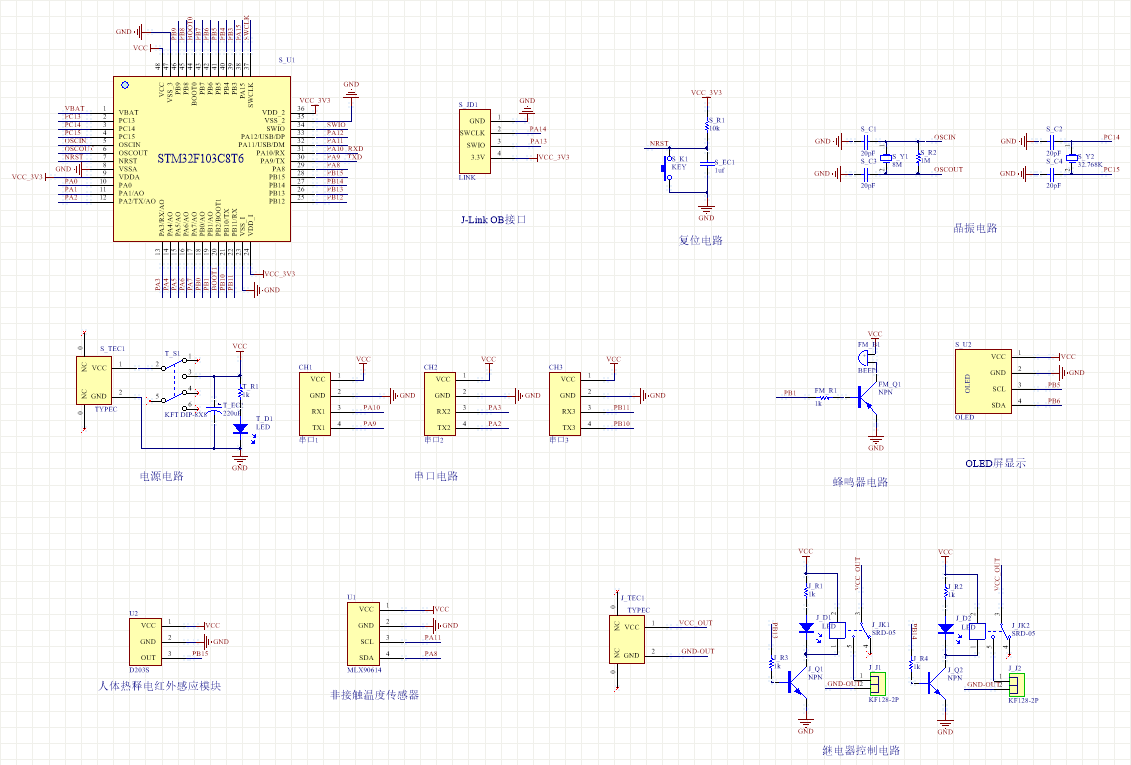

原理图：

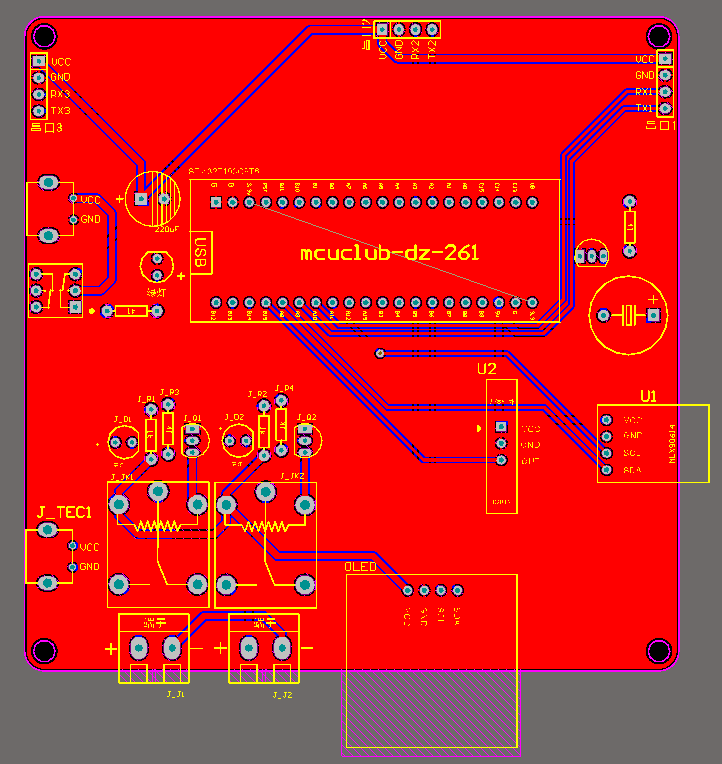

PCB：

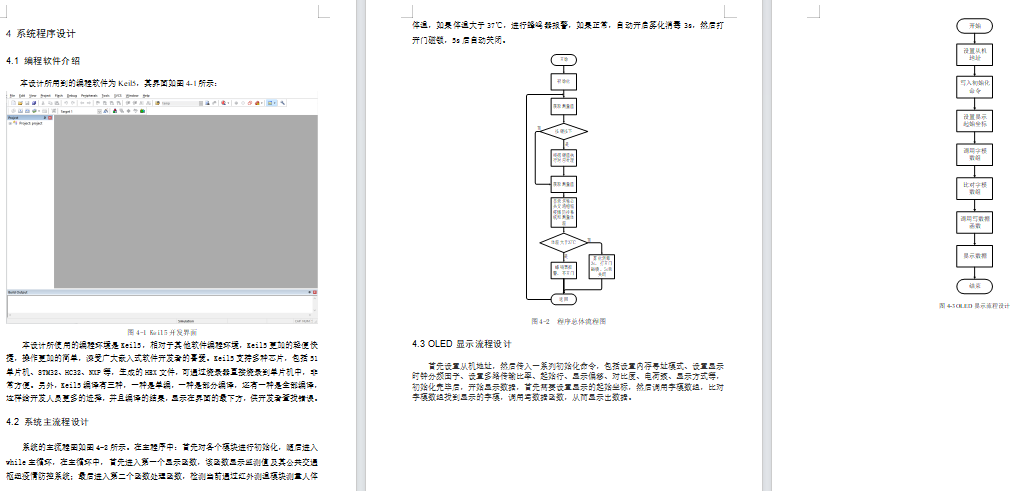

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计门禁的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是非接触测温检测模块，通过该模块检测当前用户的温度；第二部分是人体热释电检测模块，通过该模块检测当前是否有人；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据；第二部分是继电器模块，继电器分别控制门磁所和消毒液，红外测温模块测量人体体温，如果体温大于37℃，进行蜂鸣器报警，如果正常，自动开启雾化消毒3s，然后打开门磁锁，5s后自动关闭；第三部分是报警模块，检测到体温大于37℃，进行报警提醒。具体系统框图如图3.1所示。

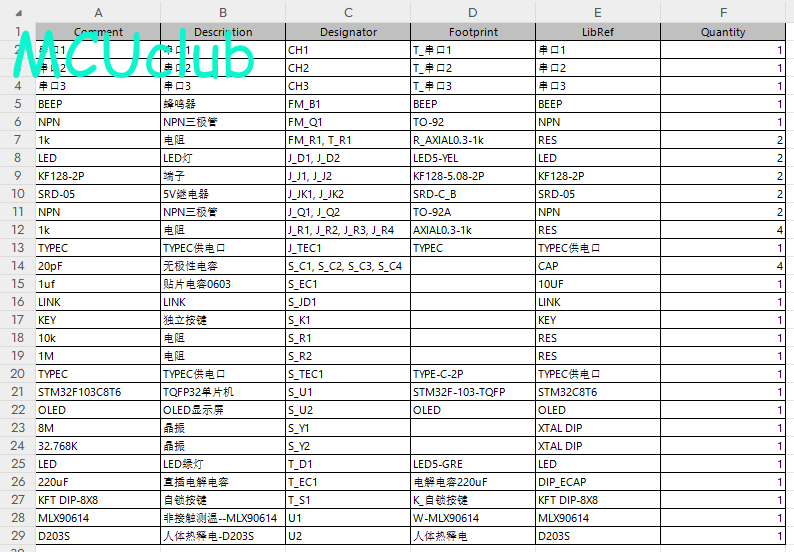

硬件清单：
