项目编号：mcuclub-dz-272
设计简介：
项目名：车窗控制（实物）
项目编号：mcuclub-dz-272
单片机类型：STC89C52
具体功能：
1、通过4个步进电机模拟四个车窗
2、通过5个按键控制车窗，一个控制4个同时开和关，四个分别控制四个车窗
3、通过4个红外对射管检测防夹
4、通过雨水检测模块（连接DO触发引脚），当下雨时，自动关闭所有车窗（优先级高）
5、通过DHT11检测车内温湿度，温度超过30℃或低于10℃，湿度超过70%或低于30%，都会自动打开车窗（优先级低）
6、通过蓝牙控制车窗，手机端接收获取的温湿度值
资料预览
实物图：

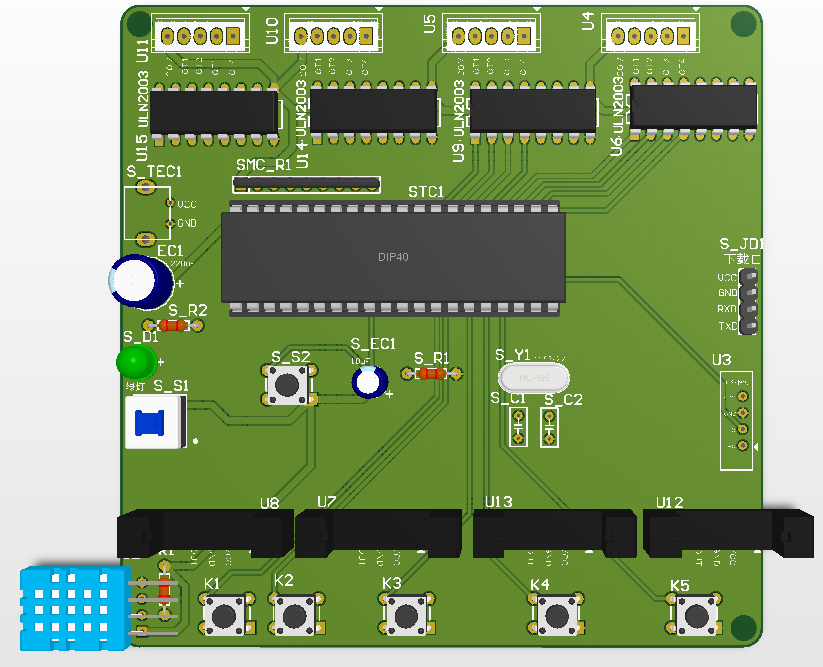

总体实物资料：

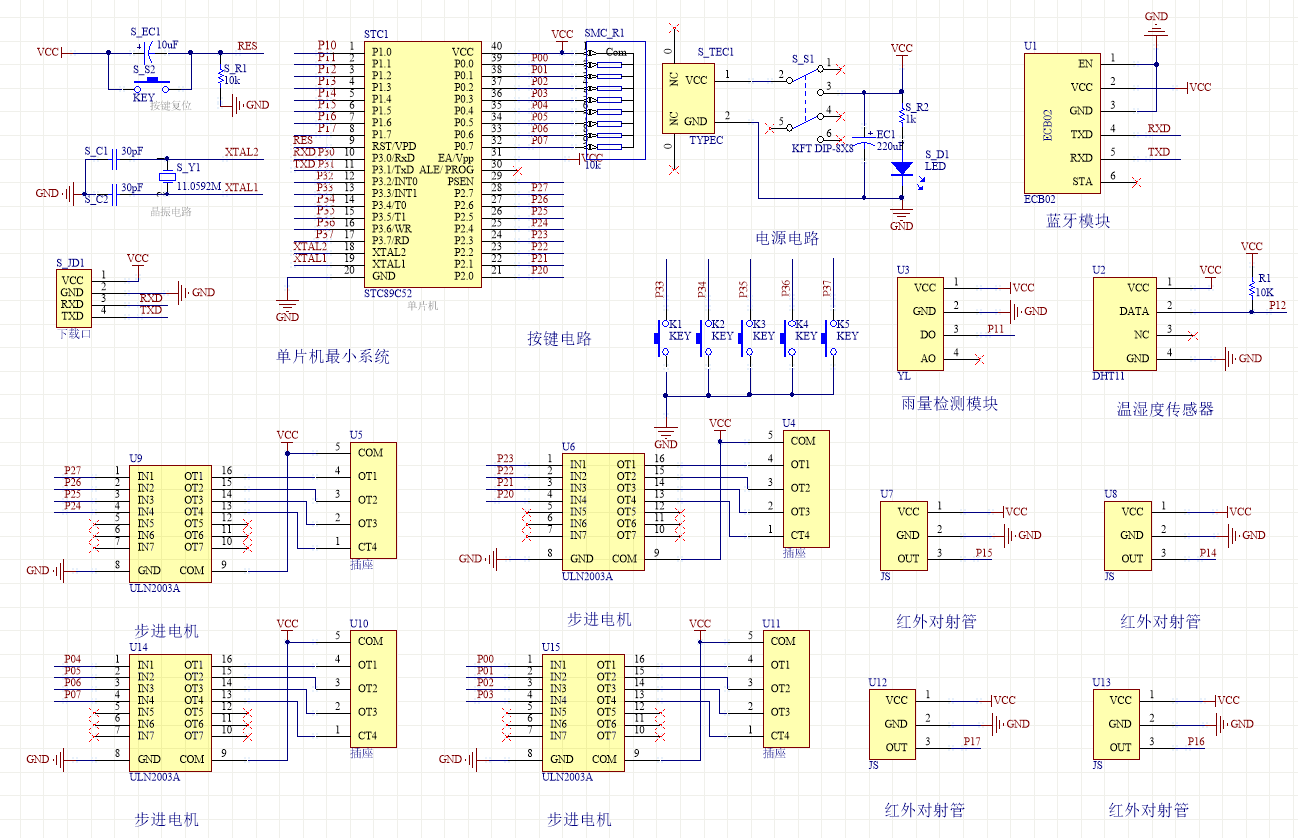

原理图：

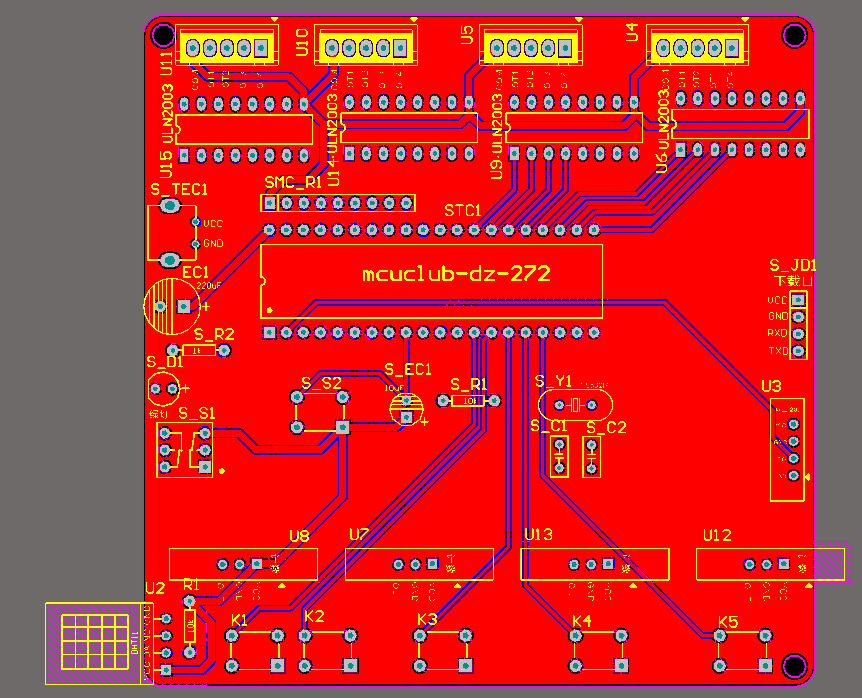

PCB：

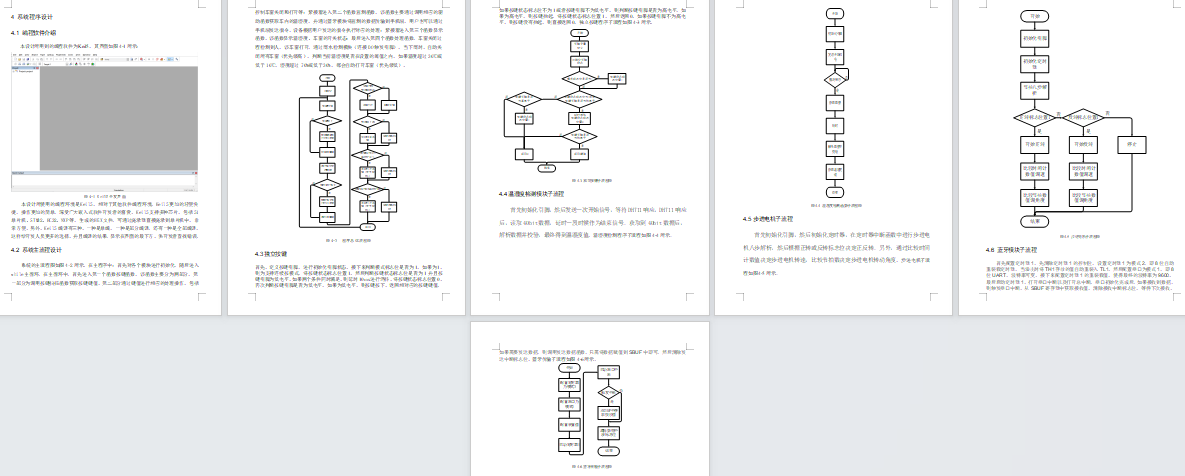

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是雨量检测模块，通过该模块检测是否下雨；第二部分是温湿度检测模块，通过该模块检测当前车内温湿度；第三部分是红外对射检测模块，通过该模块在关窗时检测是否有人；第四部分是按键模块，通过该模块可以控制车窗的开关；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由一部分组成，该部分是步进电模块，通过该模跨模拟四个车窗。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令电机的工作及其模式的切换。具体系统框图如图3.1所示。

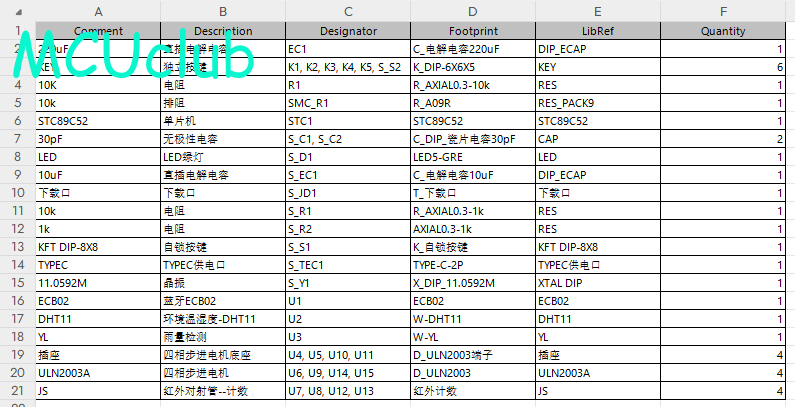

硬件清单：
