项目编号：mcuclub-dz-282
设计简介：
项目名：种子烘干机（实物）
项目编号：mcuclub-dz-282
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度，当温度低于设置最小值，进行加热片加热；当湿度高于设置最小值，风扇低速转动并启动加热片，吹入暖风，到达除湿效果；当湿度大于设置最大值，风扇高速转动并启动加热片，快速吹入暖风，到达快速除湿效果
2、通过按键设置各阈值
3、通过OLED显示屏显示测量值
4、通过WIFI模块将测量数据发送到手机端，并可以设置阈值，手机端可远程控制风扇转速和加热开关
资料预览
实物图：
总体实物资料：

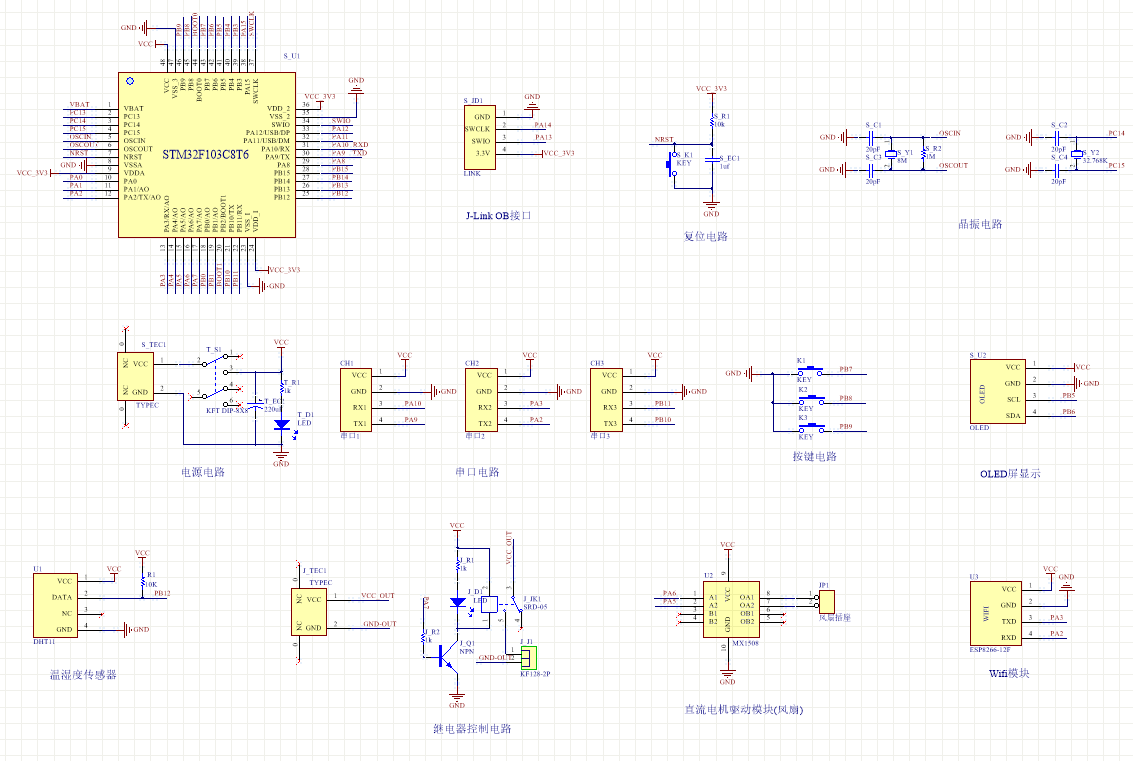

原理图：

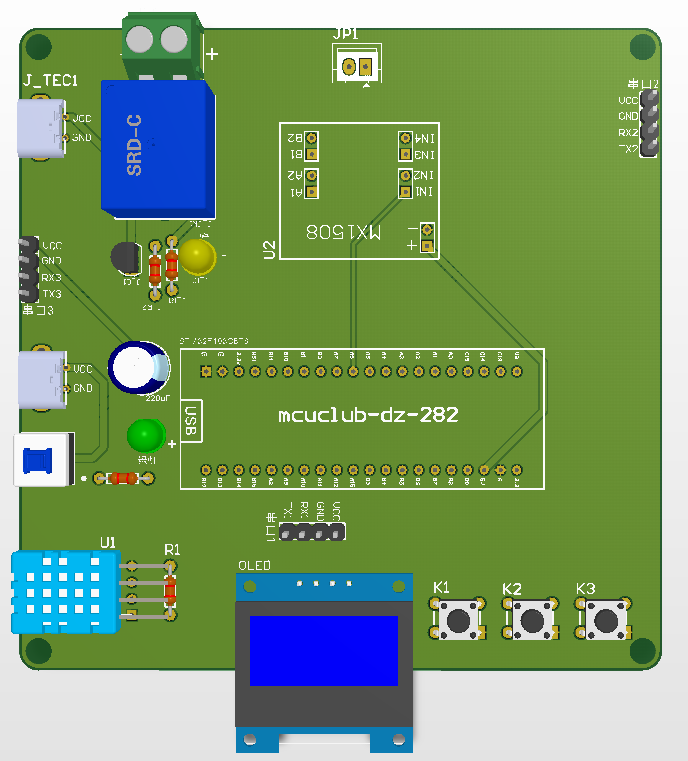

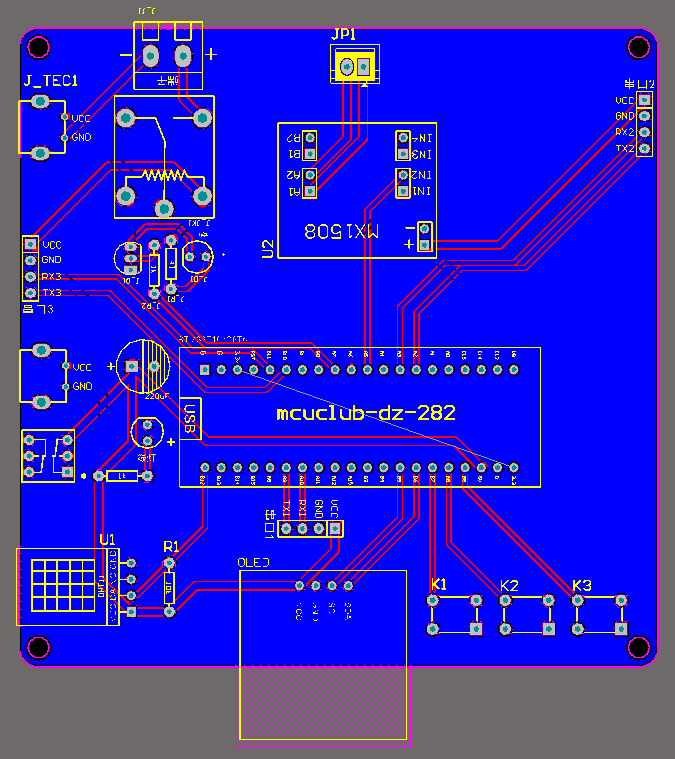

PCB：

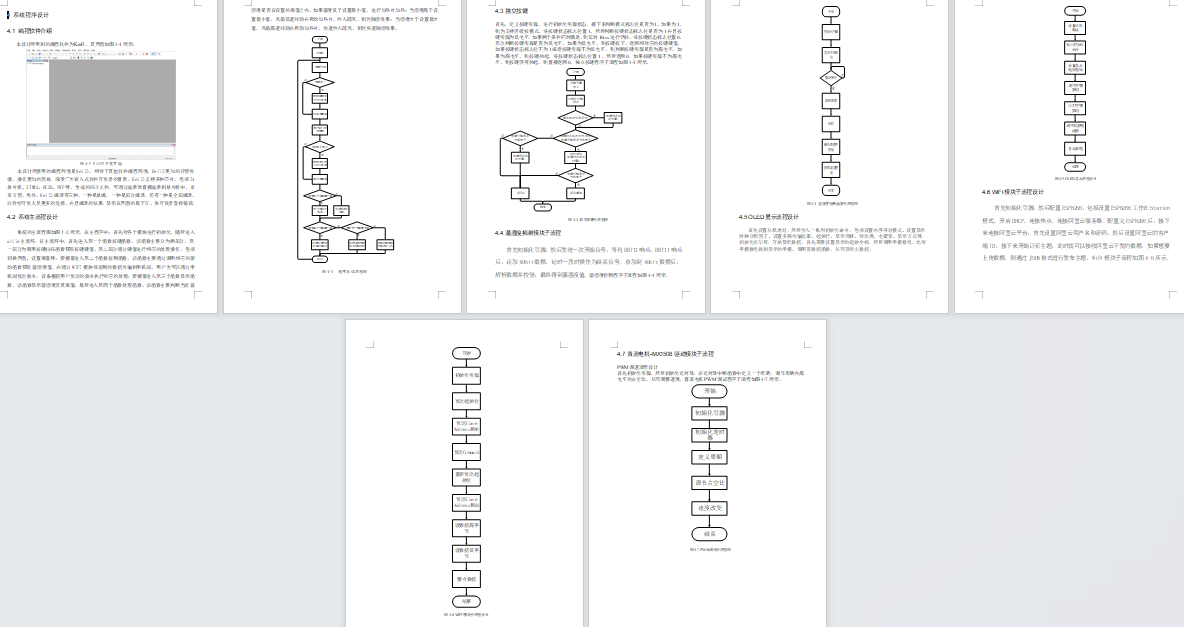

软件设计流程：

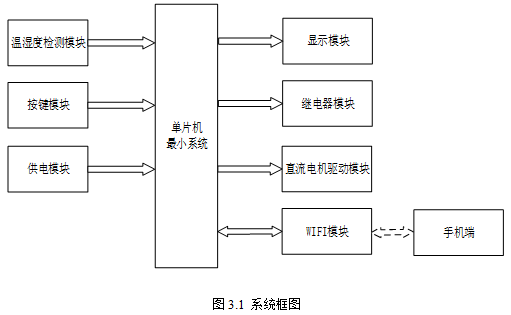

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温湿度检测模块，通过该模块检测当前种子的温湿度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示温湿度；第二部分是继电器模块，通过一个继电器分别控制加热；第三部分是直流电机驱动模块，通过该模块控制风扇工作。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单：
