项目编号：mcuclub-dz-278
设计简介：
项目名：衣柜
项目编号：mcuclub-dz-278
单片机类型：STC89C52
具体功能：
1、通过三个红外避障触发模块，可监测使用者的身高，当触发一个时，衣架处于最低，当触发两个时，衣架处于中间，当三个都触发，衣架处于最高；另外，可通过按键调整衣架高度
2、通过触发型光敏电阻监测光照值，当光照过低并且触发了红外避障触发模块，则自动开灯
3、通过LCD1602显示屏显示衣架状态、灯是否打开
资料预览

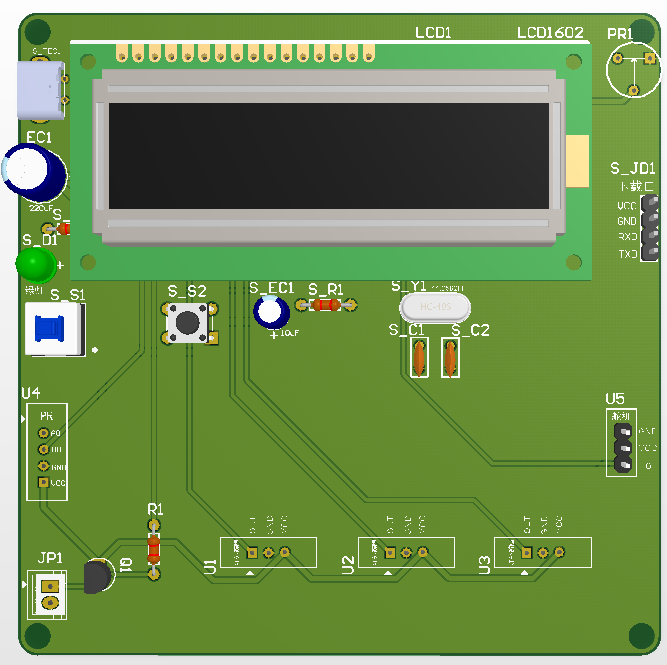

实物图：
总体实物资料：

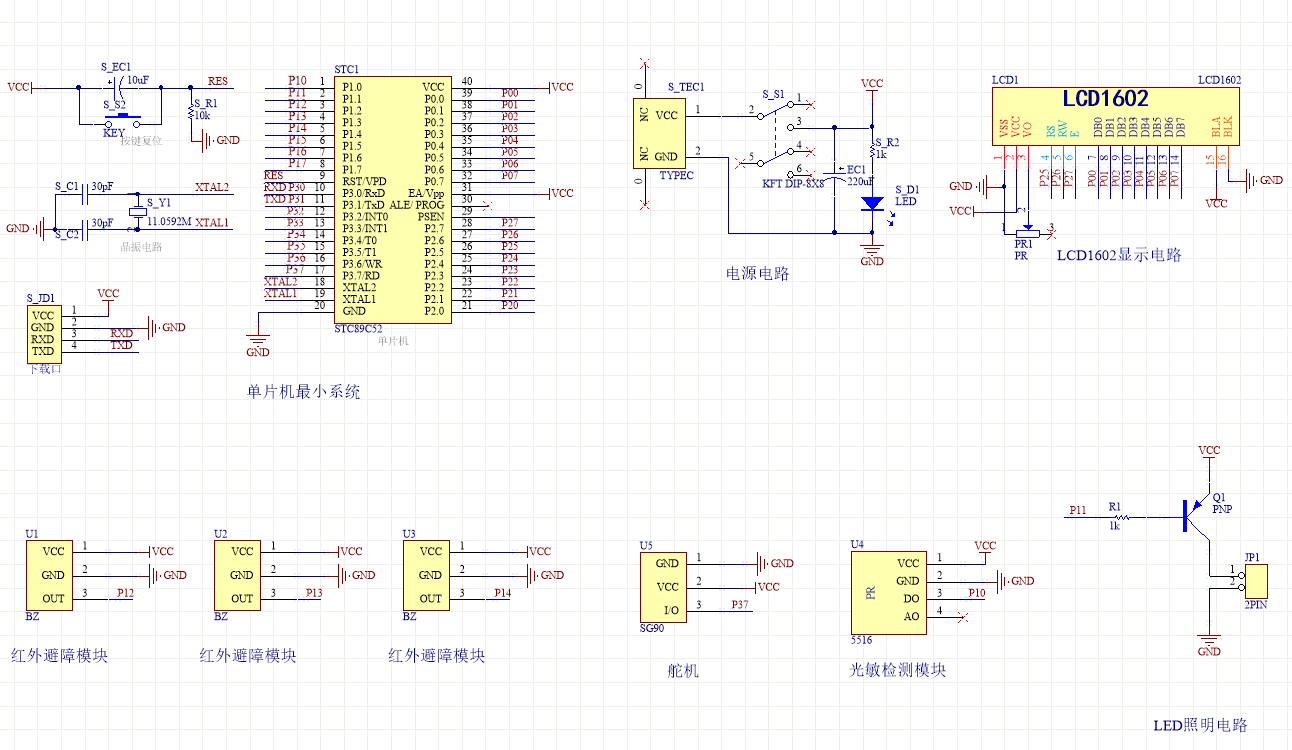

原理图：

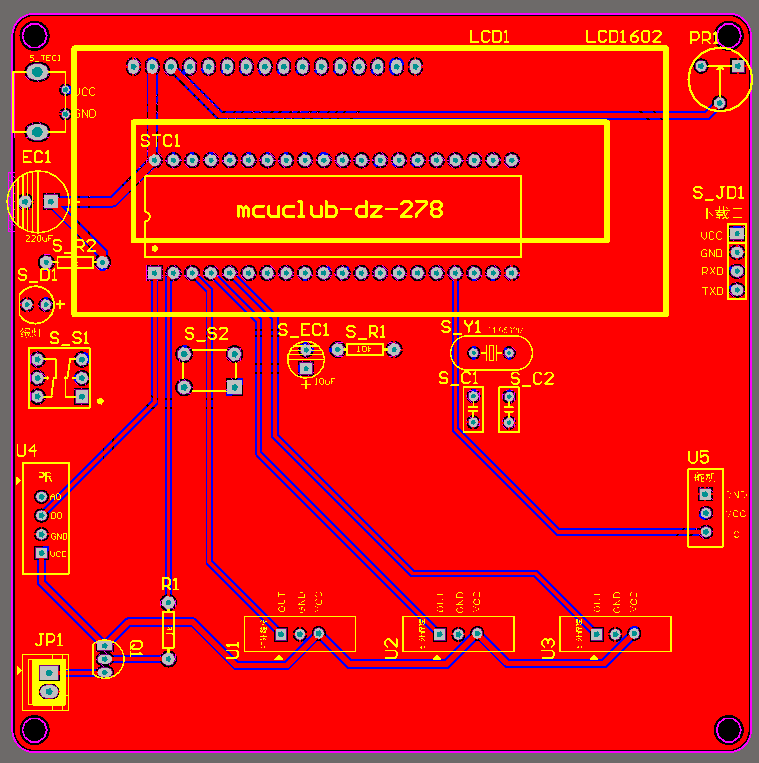

PCB：

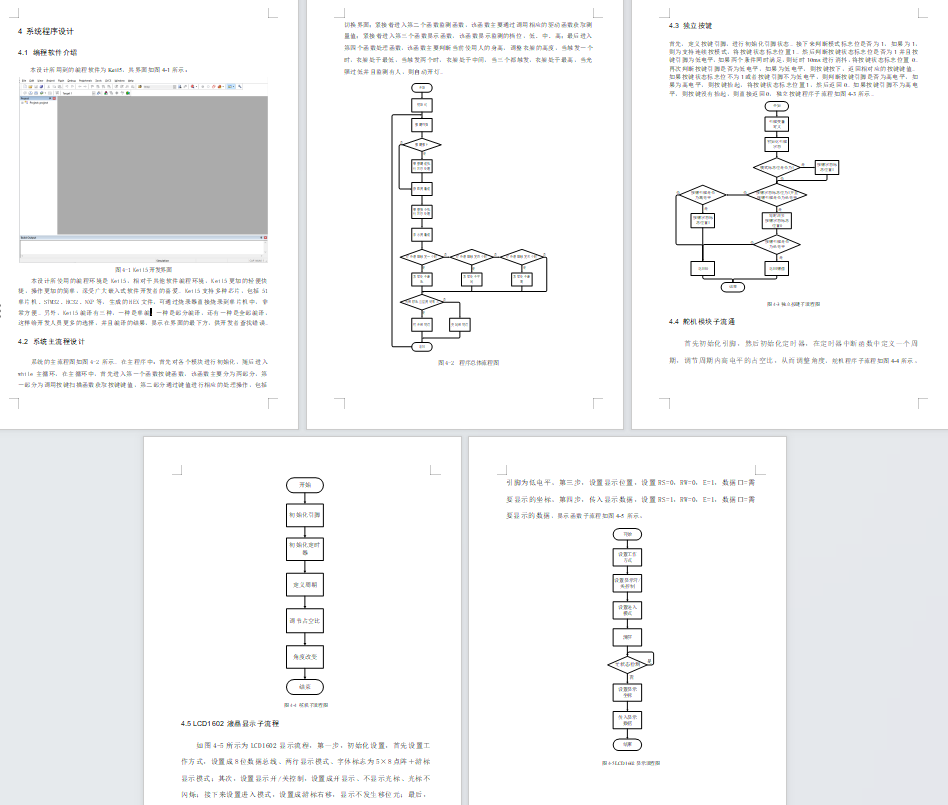

软件设计流程：

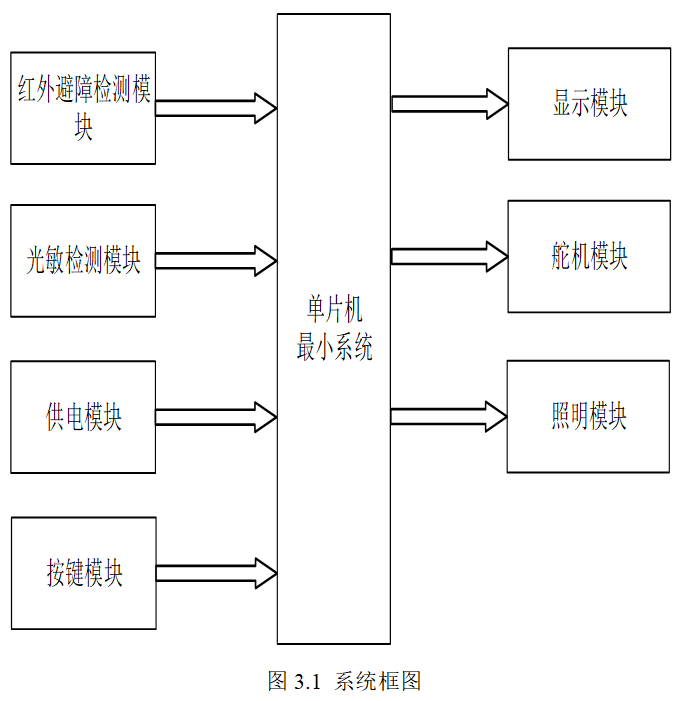

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是红外避障检测模块，通过该模块检测使用者的身高；第二部分是光敏检测模块，通过该模块检测当前光照值；第三部分是按键模块，通过该模块可以调整衣架的高度等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的衣架状态、灯是否打开；第二部分是舵机模块，通过该模块调节衣架的高度；第三部分是照明灯模块，该模块通过光敏检测模块检测光照低值触发红外避障自动开灯。具体系统框图如图3.1所示。

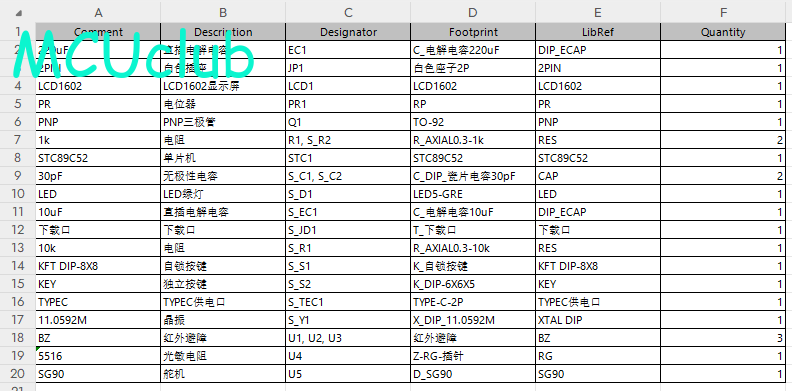

硬件清单：
