单片机类型：STC89C52
具体功能：
1、通过4个红外避障管检测停车位是否有车，有车时，相应红色LED灯亮
2、通过LCD1602显示当前总车位数、剩余车位数、停车费
3、当车停入后，开始计时，一小时内，价格是5元，超过一小时每小时3元
4、通过另一个红外避障管检测入口处是否来车，如果来车且车位满时进行蜂鸣器报警提醒
5、通过蓝牙，将当前总车位数、剩余车位数、停车费发送到手机端
资料预览
仿真图：
总体仿真资料：
原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由两部分组成，第一部分是红外避障检测模块，该模块通过四个红外避障管监测停车位是否有车，一个红外避障监测入口处是否来车；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示当前总车位数、剩余车位数、停车费；第二部分是指示灯模块，通过该模块的亮等情况可以判断当前车位是否有车，有车时，相应红色LED灯亮；第三部分是蜂鸣器报警模块，当来车且车位满时进行蜂鸣器报警提醒。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将当前总车位数、剩余车位数、停车费传输到用户手机端。具体系统框图如图3.1所示。

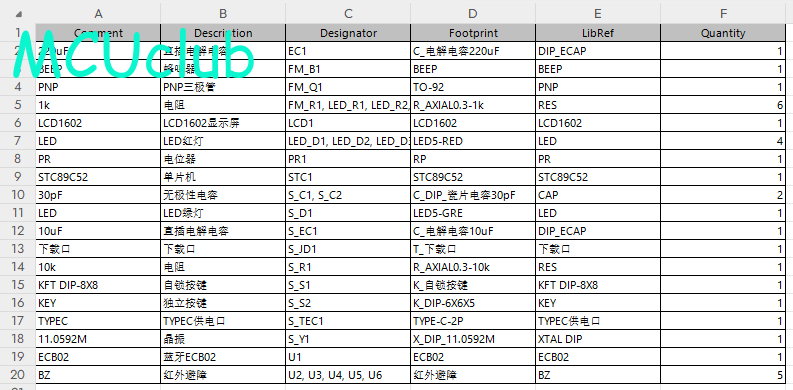

硬件清单：
