项目编号：mcuclub-dz-292
设计简介：
项目名：鱼缸（实物）（mcuclub-dz-246）
项目编号：mcuclub-dz-292
单片机类型：STM32F103C8T6
具体功能：
1、通过超声波检测水位，并设定一个鱼缸总高度，当水位低于设置最小值，进行加水
2、通过防水式DS18B20检测水温，当水温低于设置最小值，进行加热（防水加热棒）
3、通过PH检测模块检测PH值，当PH值高于设置最大值或低于设置最小值，启动水泵换水（两个继电器）
4、通过浊度传感器检测浑浊度，浑浊度大于设置最大值，启动水泵换水（两个继电器）
5、通过光敏电阻检测光照值，当光照值低于设置最小值，进行补光
6、通过内部RTC获取时间，并可通过按键设置3个定时投喂时间点，投喂时间到后，开启步进电机，停留10s后，再自动关闭
7、通过按键可设置间隔多少时间充氧一次
8、通过按键可设置各阈值
9、通过OLED显示屏显示测量值
10、通过WIFI模块将测量数据发送到手机端，手机端可调节各阈值，并可以控制加水、排水、加热、投喂、补光以及模式切换
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：

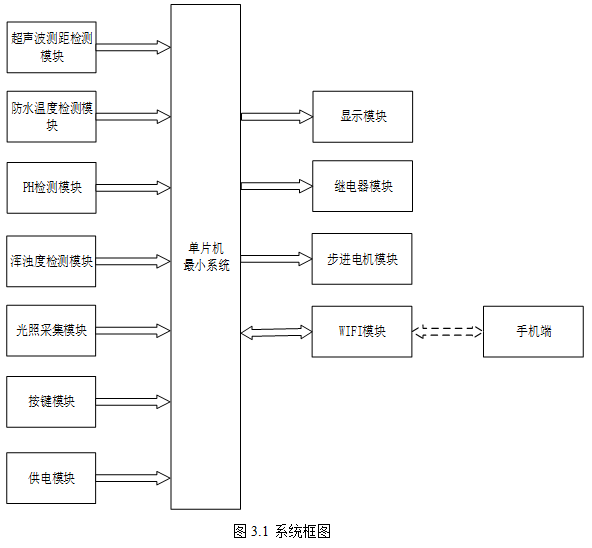

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是超声波测距检测模块，通过该模块检测当前鱼缸的水位；第二部分是防水温度检测模块，通过该模块检测当前鱼缸的水温；第三部分是PH检测模块，通过该模块检测当前鱼缸内的PH值；第四部分是浑浊度检测模块，通过该模块检测当前鱼缸内的浑浊度；第五部分是光照采集检测模块，通过该模块检测当前鱼缸的光照强度；第六部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示水位、水温、PH、浑浊度；第二部分是继电器模块，通过五个继电器分别控制加水、排水、加热、补光；第三部分是步进电机模块，通过该模块进行投喂。除此之外，WIFI模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

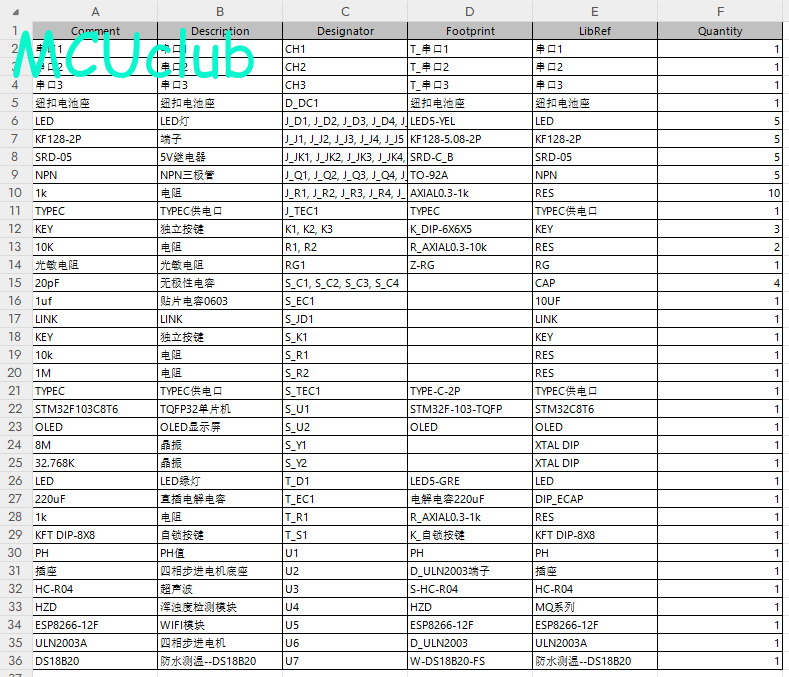

硬件清单：
