项目编号：mcuclub-dz-307
设计简介：
项目名：红外感应洗手液
项目编号：mcuclub-dz-307
单片机类型：STM32F103C8T6
具体功能：
1、通过红外避障模块检测人手是否放在洗手液下方，如果检测到，则通过水泵抽水洗手液2s，自动停止
2、通过OLED显示七步洗手法教程，并通过语音播报
资料预览
实物图：
总体实物资料：

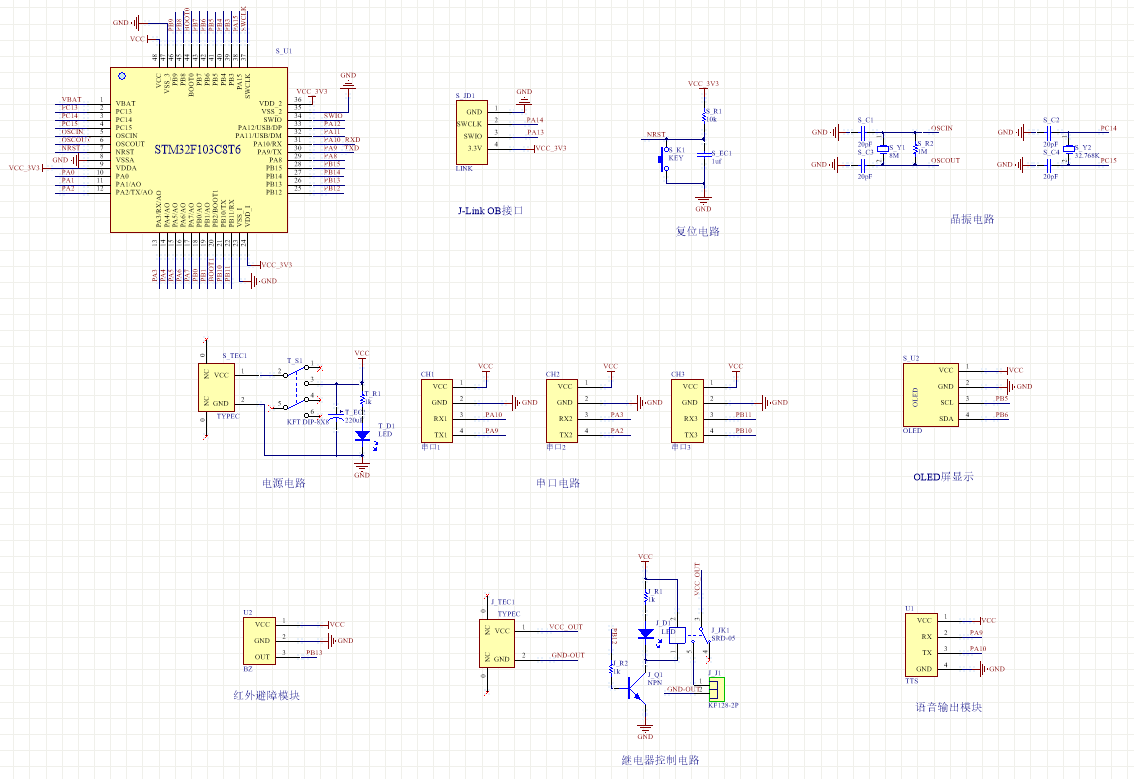

原理图：

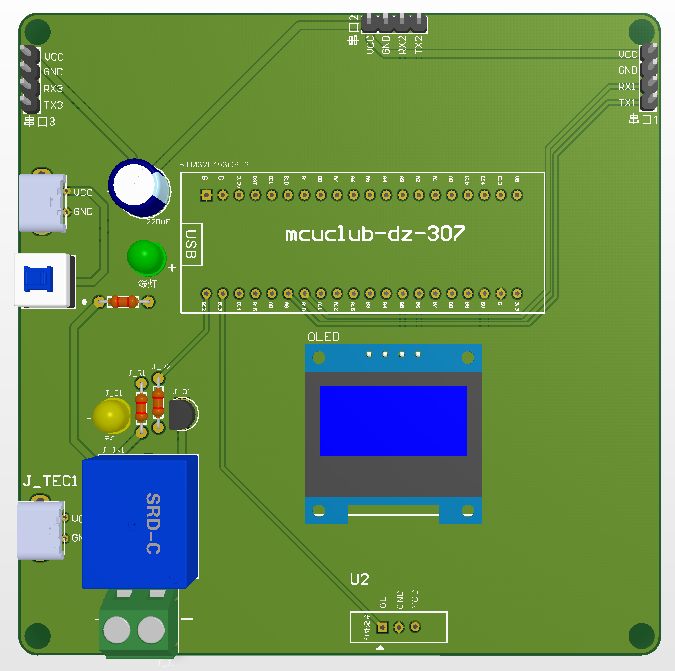

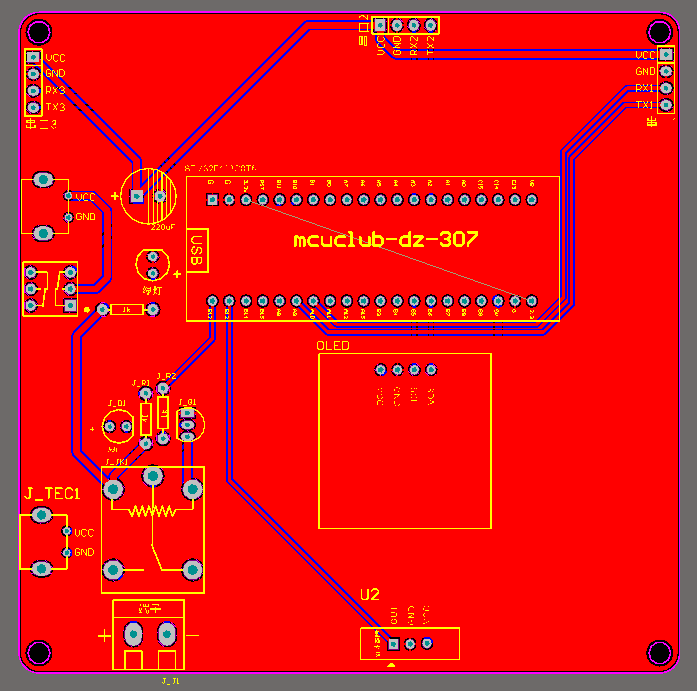

PCB：

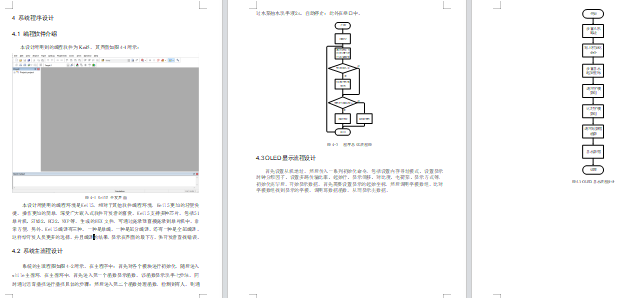

软件设计流程：

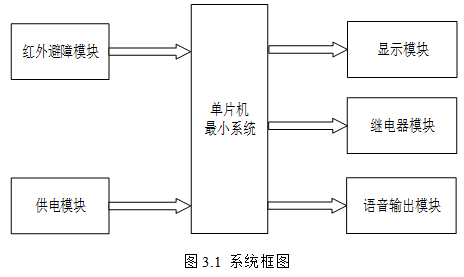

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计红外感应洗手液的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由两个部分组成，第一部分是红外避障模块，通过该模块检测当前是否有人；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据；第二部分是继电器模块，通过红外避障模块检测人手是否放在洗手液下方，如果检测到，则通过水泵抽水洗手液2s，自动停止；第三部分是语音播报模块，并通过语音播报七步洗手法教程，。具体系统框图如图3.1所示。
硬件清单：
