项目编号：mcuclub-dz-308
设计简介：
项目名：学生考勤系统（实物）
项目编号：mcuclub-dz-308
单片机类型：STM32F103C8T6
具体功能：
1、通过RFID进行学生刷卡考勤（3张卡模拟，刷卡后显示学生姓名及学号（甲同学100001、乙同学100002、丙同学100003））
2、通过RTC内部时钟获取时间，并可通过按键修正时间（3个按键）
3、通过确认键确认，确认后，未到的属于缺勤，通过AT24C02记录时间及缺勤人学号，通过一个按键进入查看考勤记录模式，通过另外两个按键可上下查看记录
4、刷卡成功后语音播报（签到成功）
资料预览

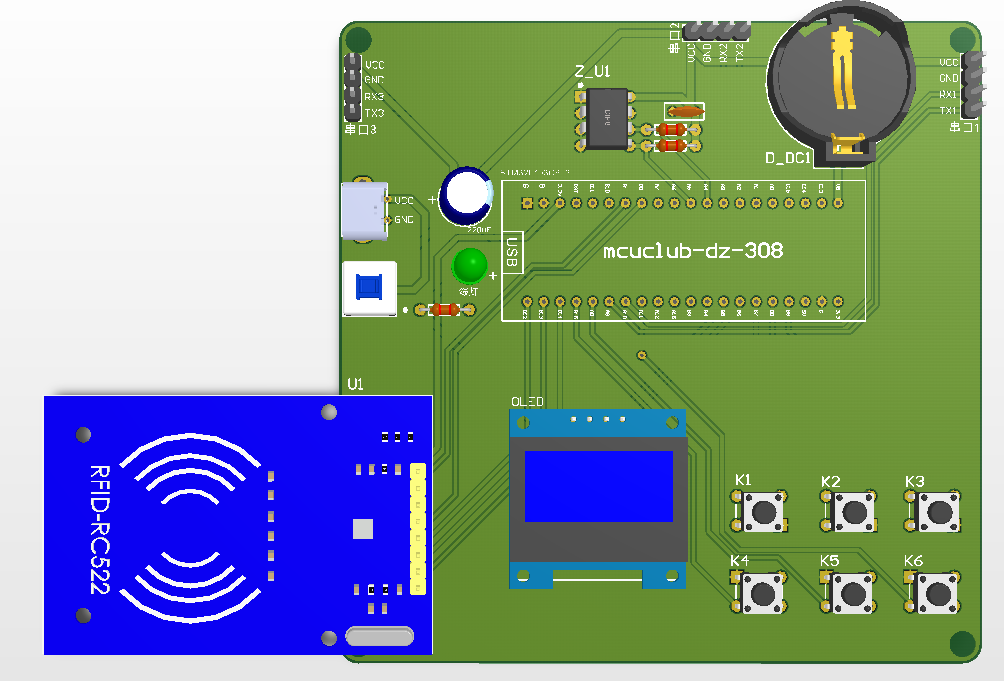

实物图：
总体实物资料：

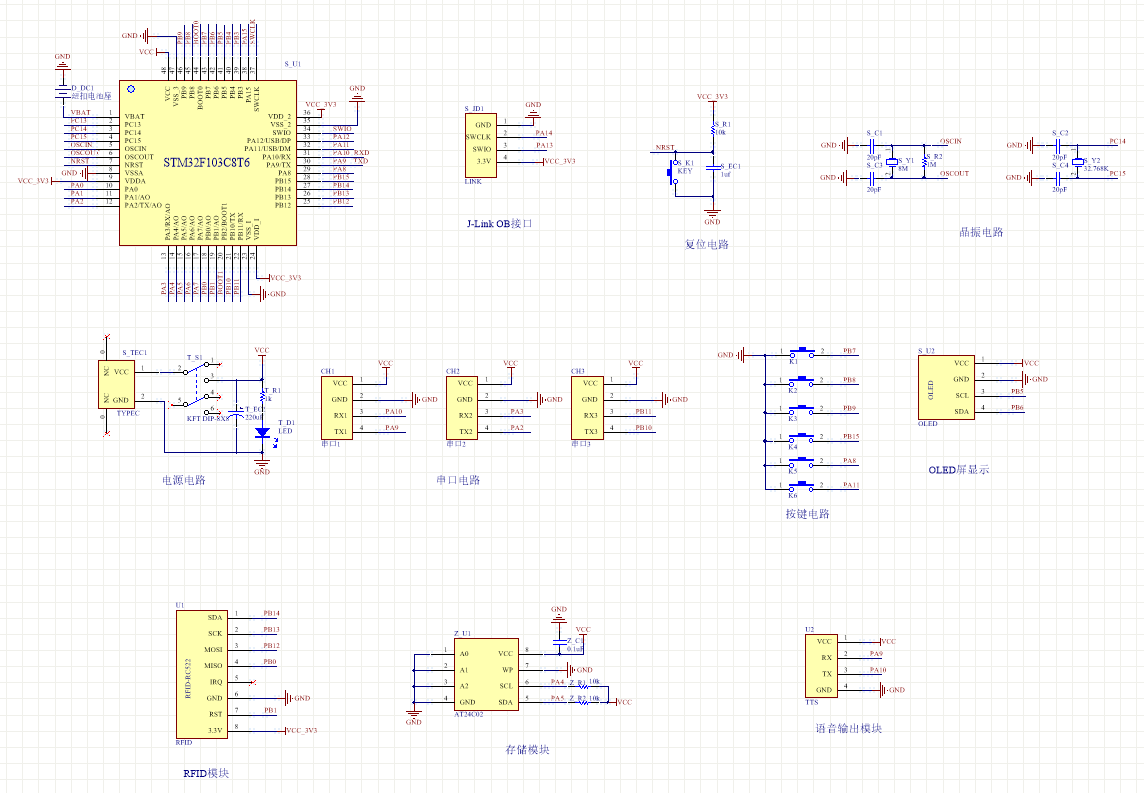

原理图：

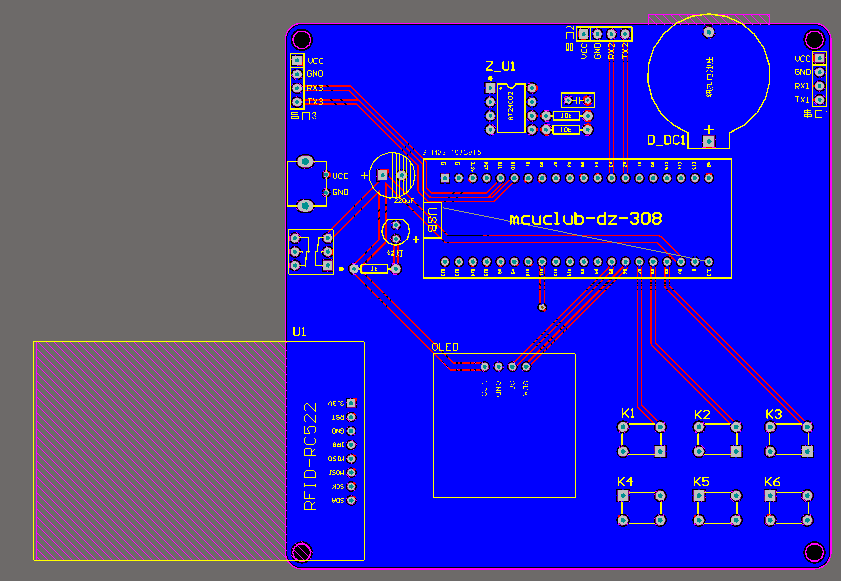

PCB：

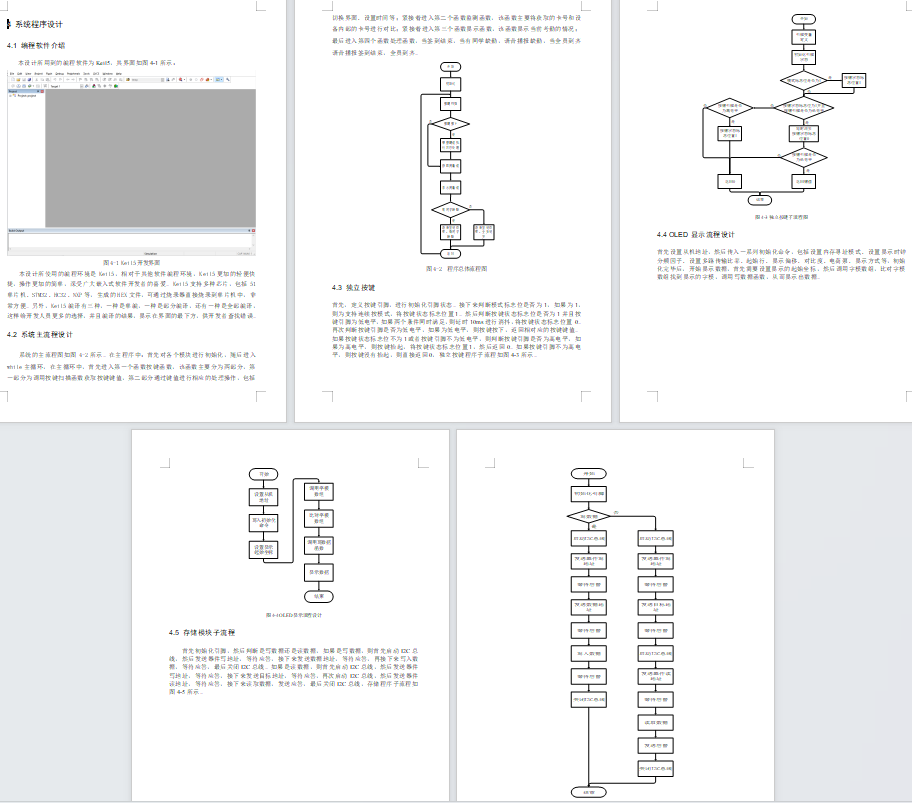

软件设计流程：

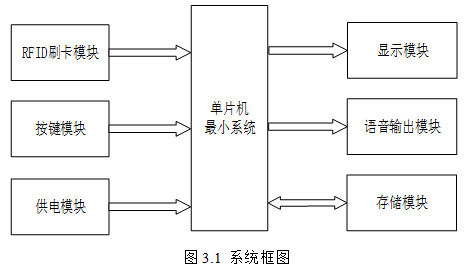

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是RFID刷卡模块，学生通过RFID进行学生刷卡考勤（3张卡模拟，刷卡后显示学生姓名及学号（甲同学100001、乙同学100002、丙同学100003））；第二部分是按键模块，通过确认键确认，确认后，未到的属于缺勤，通过AT24C02记录时间及缺勤人学号，通过一个按键进入查看考勤记录模式，通过另外两个按键可上下查看记录；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示当前学生打卡情况；第二部分是语音输出模块，检测到学生刷卡后语音播报签到成功。除此之外，存储模块即作为输入也作为输出，将学生的考勤存储在该模块，用户可以通过该模块查看考勤。具体系统框图如图3.1所示。

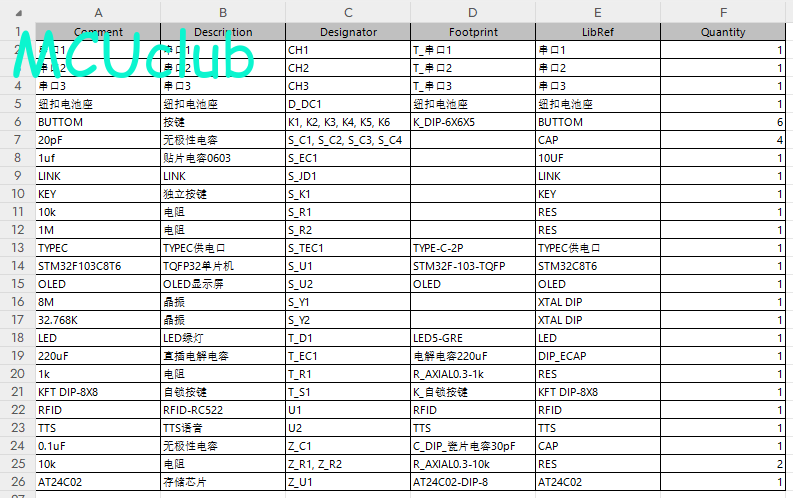

硬件清单：
