项目编号：mcuclub-dz-326
设计简介：
项目编号：mcuclub-dz-326
单片机类型：STC12C5A60S2
具体功能：
1、通过三个按键，复位键，功能键，测试键。按完复位键之后，显示北京时间。然后按功能键，在经过随机数倒计时结束之后，LED亮，蜂鸣器响，测试者收到这两个信号以后，立即按下测试按键，LED熄灭，蜂鸣器不响，声光信号触发到按下测试按键这一段时间就是测试者的反应时间。
2、反应时间和倒计时间都会显示在LCD显示屏上，为了测试结果的准确，不仅显示反应时间，系统可以采用不同颜色灯来表示速度的等级，红光表示警告，黄光表示合格，绿光表示优秀然后进行相应的语音播报，并且通过蓝牙模块将反应时长输送到手机App端进行储存。
3、考虑到有些人还没等声光信号触发就按下开关的情况，系统设计在触发前按下开关者系统判为ERROR,会显示在LCD显示屏上，后面倒计时时间到，就算又按下后会显示反应时间，但仍然会显示error字符在旁边
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是时钟检测模块，通过该模块获取当前的时间；第二部分是按键模块，通过三个按键，复位键，功能键，测试键。按完复位键之后，显示北京时间。然后按功能键，在经过随机数倒计时结束之后，LED亮，蜂鸣器响，测试者收到这两个信号以后，立即按下测试按键，LED熄灭，蜂鸣器不响，声光信号触发到按下测试按键这一段时间就是测试者的反应时间；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示用户测试的时间和倒计时时间；第二部分是指示灯模块，不同的指示灯指示当前用户的反应时间；第三部分是语音播报模块，播报当前用户的反应成绩；第四部分是声光报警模块，随机倒计时结束进行声光报警提醒用户按下测试按键。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，将反应时长输送到手机App端进行储存。具体系统框图如图3.1所示。

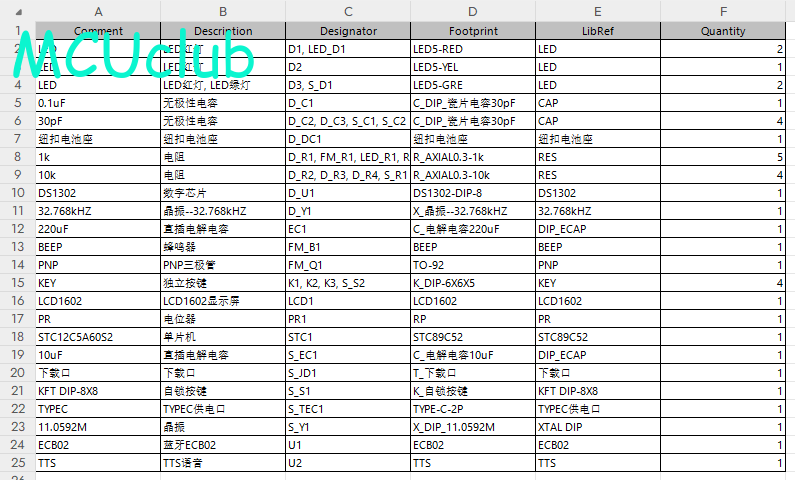

硬件清单：
