项目编号：mcuclub-dz-329
设计简介：
项目名：环境监测（实物）
项目编号：mcuclub-dz-329
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-2检测烟雾值，超过设置最大值进行声光报警，并开启风扇和净化器
2、通过MQ-5检测天然气或煤气值，超过设置最大值进行声光报警，并开启风扇和净化器
3、通过MQ-7检测CO值，超过设置最大值进行声光报警，并开启风扇和净化器
4、通过MQ-135检测有害混合气体值，超过设置最大值进行声光报警，并开启风扇和净化器
5、通过DHT11检测温湿度
6、通过人体热释电检测是否有人，如果有人，在布防时，则声光报警
7、通过按键设置上限值，可以手动控制风扇和净化器、撤防布防
8、通过OLED显示屏显示数据
9、通过WIFI模块将测量数据发送到手机端，并可以控制风扇和净化器
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：
系统框图：

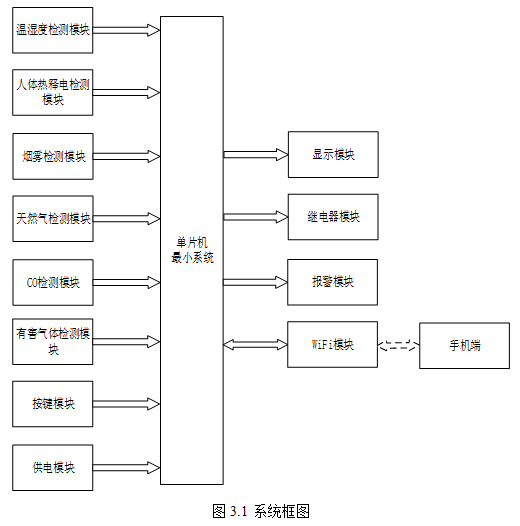

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是人体热释电检测模块，检测当前环境是否有人；第三部分是烟雾检测模块，通过该模块检测当前环境的烟雾浓度；第四部分是天然气检测模块，检测当前环境的天然气浓度；第五部分是CO检测模块，通过该模块检测当前环境的CO浓度；第六部分是有害气体检测模块，通过该模块检测当前环境是否存在有害气体；第七部分按键模块，通过该模块可以切换界面、设置阈值、可以手动控制风扇和净化器、撤防布防等；第九部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制风扇和净化器工作；第三部分是声光报警模块，当监测值不在设置的阈值或者如果有人，在布防时，则声光报警。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

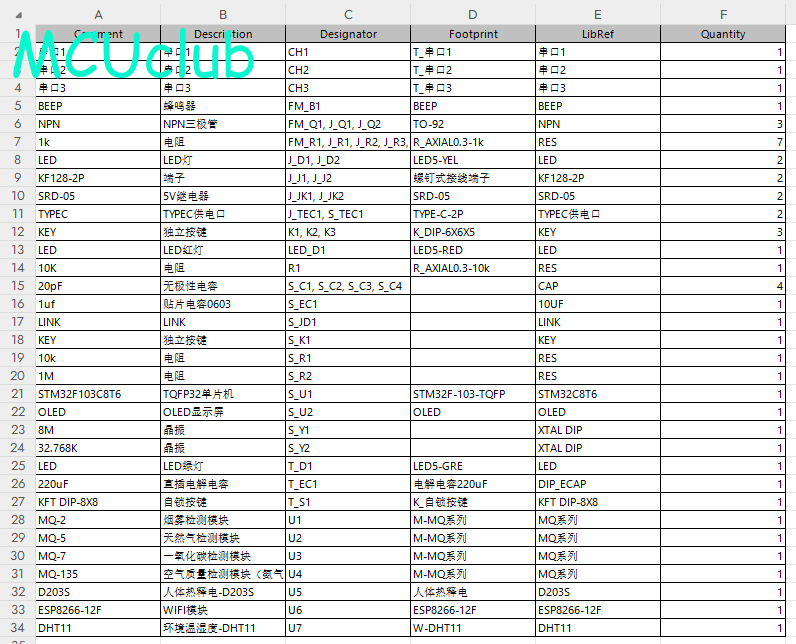

硬件清单：
