项目编号：mcuclub-dz-330
设计简介：
项目名：鱼缸浇花系统（实物）
项目编号：mcuclub-dz-330
单片机类型：STC89C52
具体功能：
1、通过防水式DS18B20测量水温
2、通过按键可设置间隔多长时间更换一次水
3、通过按键可设置间隔多长时间投喂一次
4、通过土壤湿度模块检测湿度，当湿度低于设置最小值，进行浇水，直到达到最大值
5、通过光敏电阻检测光照值，当光照值低于设置最小值，进行补光
6、通过按键设置各阈值
7、通过LCD1602显示屏显示数据
资料预览

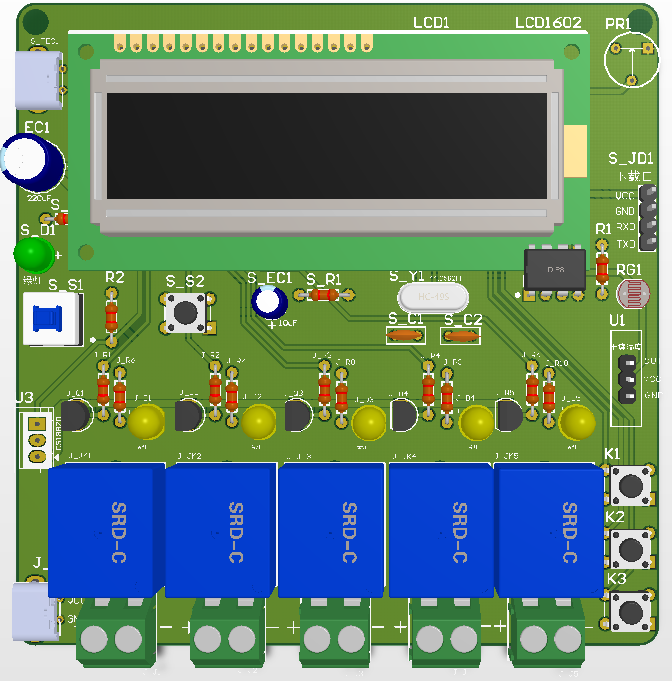

实物图：
总体实物资料：

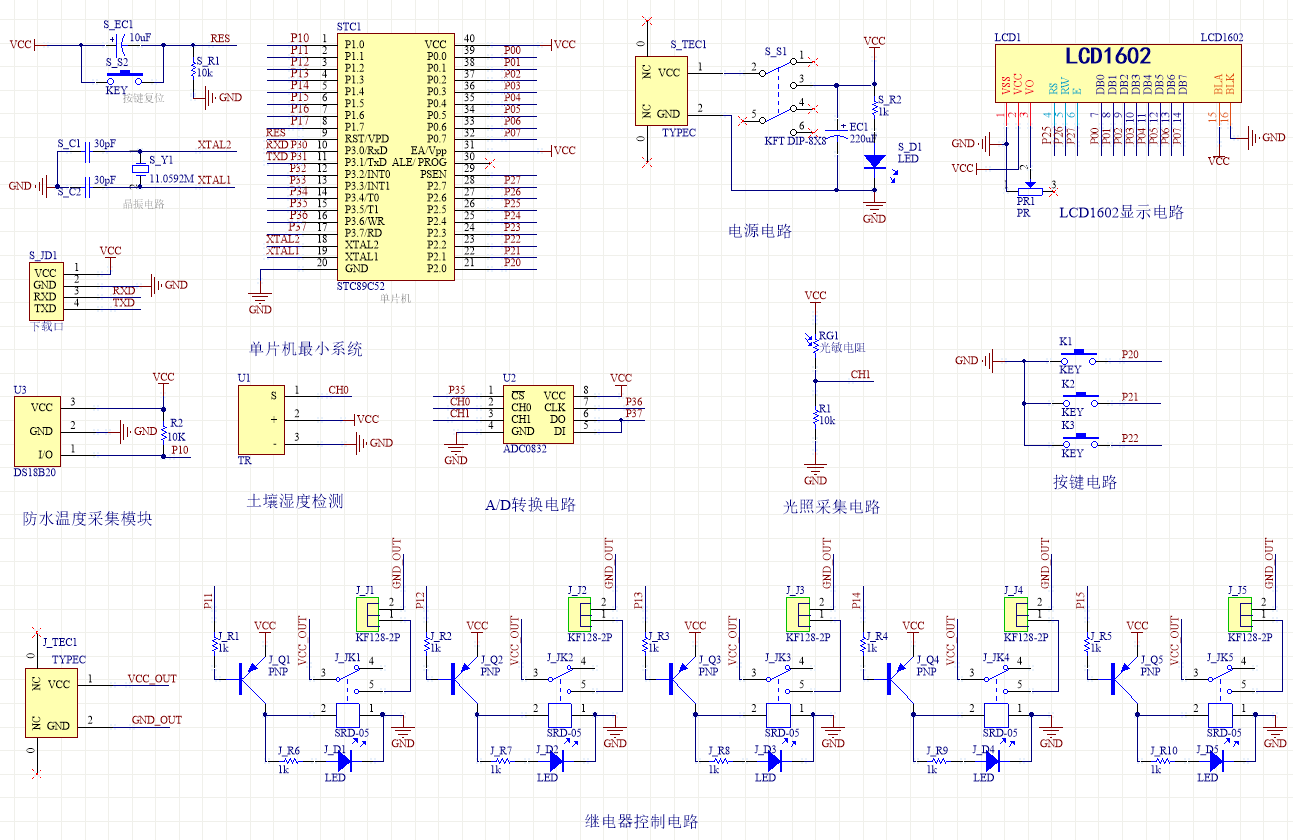

原理图：

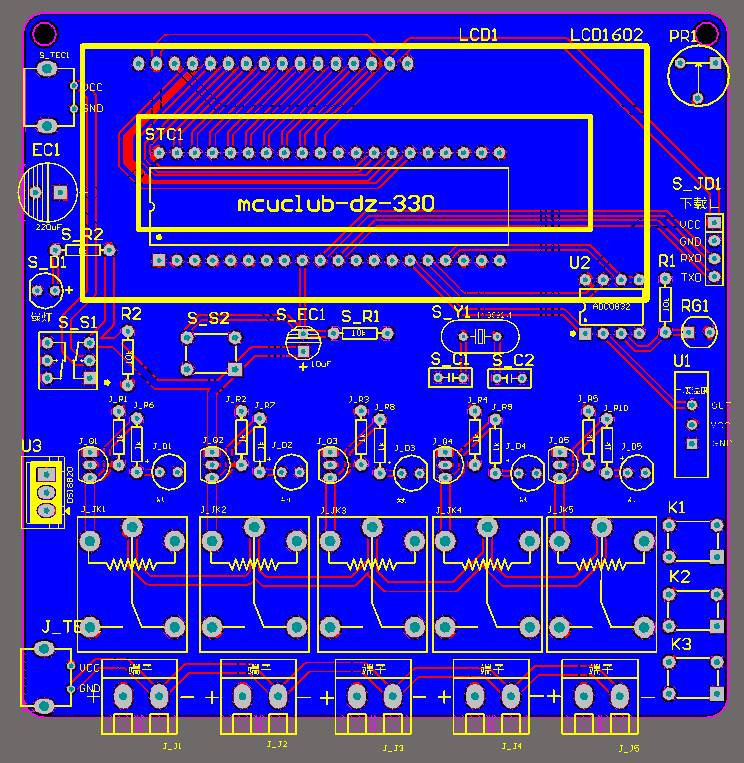

PCB：

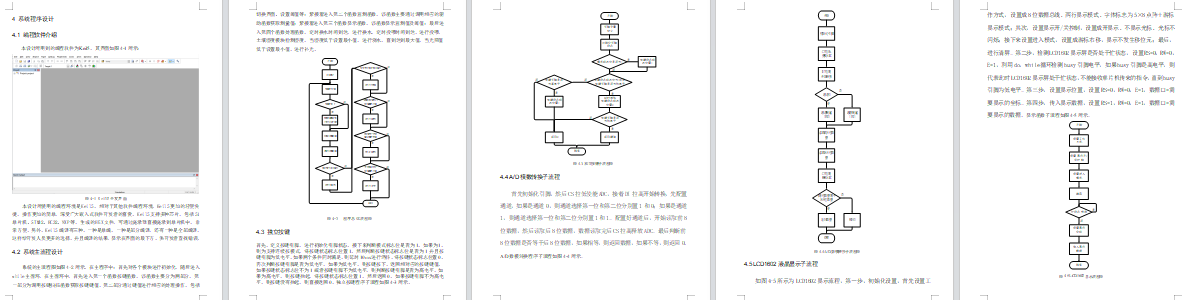

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计鱼缸浇花的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是光照强度检测模块，通过该模块检测当前环境的光照强度；第二部分是土壤湿度检测模块，通过该模块检测当前环境的土壤湿度；第三部分是温度检测模块，通过该模块检测当前花盆的土壤湿度；第四部分按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是继电器模块，通过该模块进行换水、投喂、浇水、补光。具体系统框图如图3.1所示。

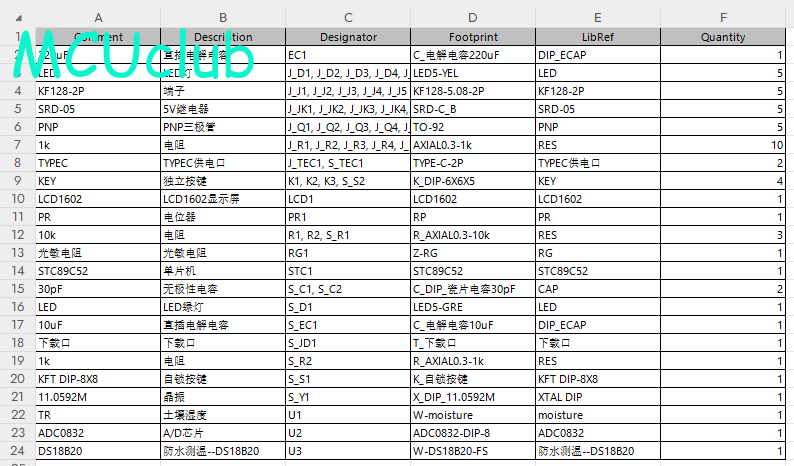

硬件清单：
