设计简介：
项目名：蓄水池检测（实物+仿真）
项目编号：mcuclub-dz-333
单片机类型：STC89C52
具体功能：
1、通过超声波检测蓄水池水量，当水量低于设置最小值进行加水，直到加到水量最大值并进行声光报警；当水量高于设置最大值进行抽水，直到抽到低于水量最大值，并进行声光报警
2、通过水流量计进行流速获取，并可计算抽完水或加满水的时间
3、可通过按键设置蓄水池总高度、水量最大最小值
4、通过LCD1602显示屏显示测量值
资料预览

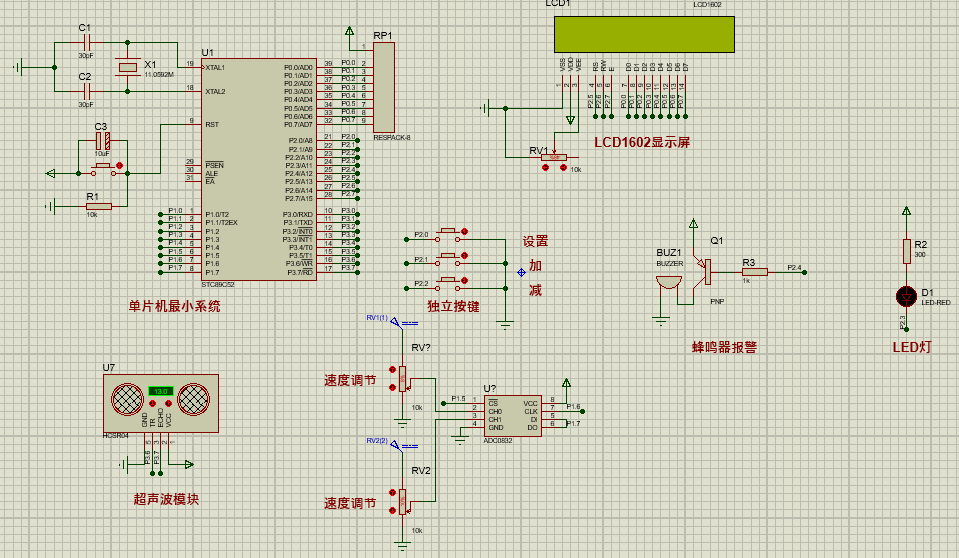

仿真图：
总体仿真资料：
原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计蓄水池检测的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是超声波检测模块，通过超声波检测蓄水池水量，当水量低于设置最小值进行加水，直到加到水量最大值并进行声光报警；当水量高于设置最大值进行抽水，直到抽到低于水量最大值，并进行声光报警；第二部分是水流量检测模块，通过水流量计进行流速获取，并可计算抽完水或加满水的时间；第三部分是按键模块，通过该模块设置蓄水池总高度、水量最大最小值；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别抽水和进水；第三部分是声光报警模块，当水量低于设置最小值进行加水，直到加到水量最大值并进行声光报警；当水量高于设置最大值进行抽水，直到抽到低于水量最大值，并进行声光报警。具体系统框图如图3.1所示。
硬件清单：
