项目编号：mcuclub-dz-340
设计简介：
项目名：轮胎检测
项目编号：mcuclub-dz-340
单片机：STC89C52
功能简介：
从机功能
1、通过胎压检测模块检测胎压值
2、通过DS18B20检测温度值
3、通过蓝牙，将检测的数据发送到主机端
主机功能：
1、通过蓝牙，主机获取从机端传来的胎压值和温度值，当胎压值或温度值不在设置的上下限之内，进行声光报警
2、通过按键可设置汽车胎压及温度的上下限值
3、通过LCD1602液晶屏显示汽车胎压及温度
资料预览
实物图：

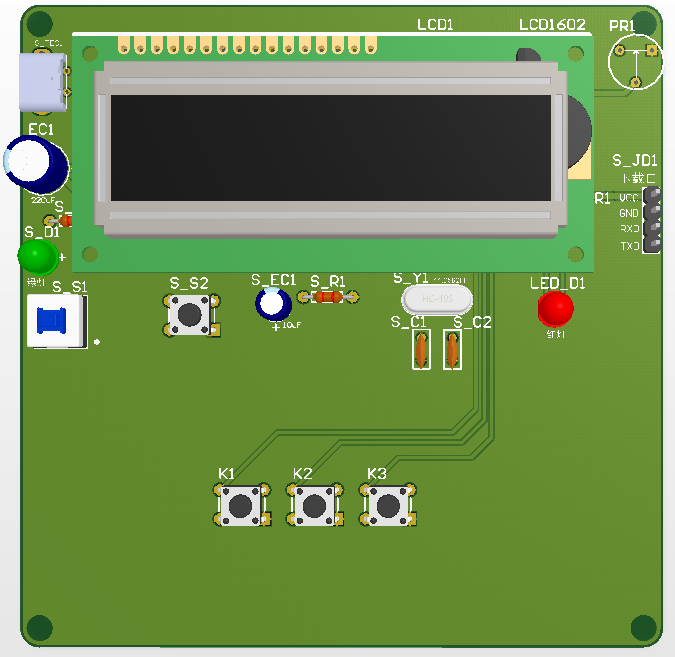

（主机）

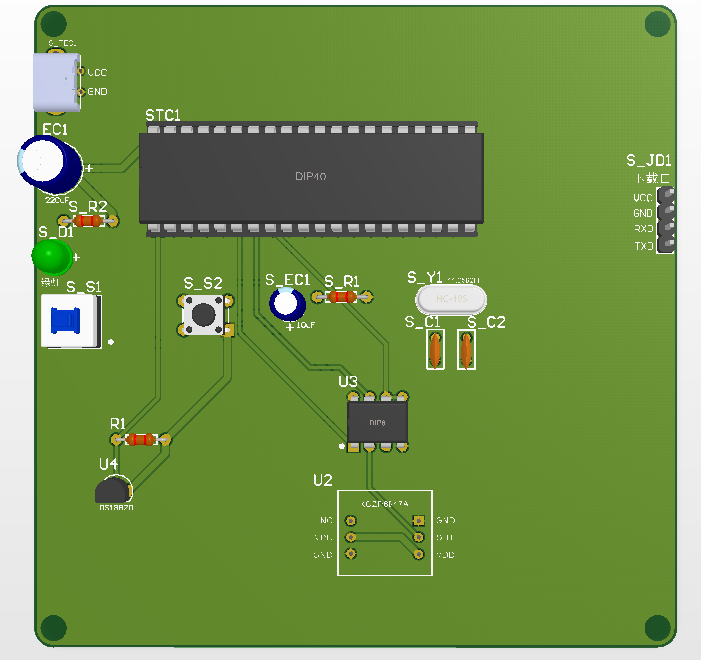

（从机）
总体实物资料：

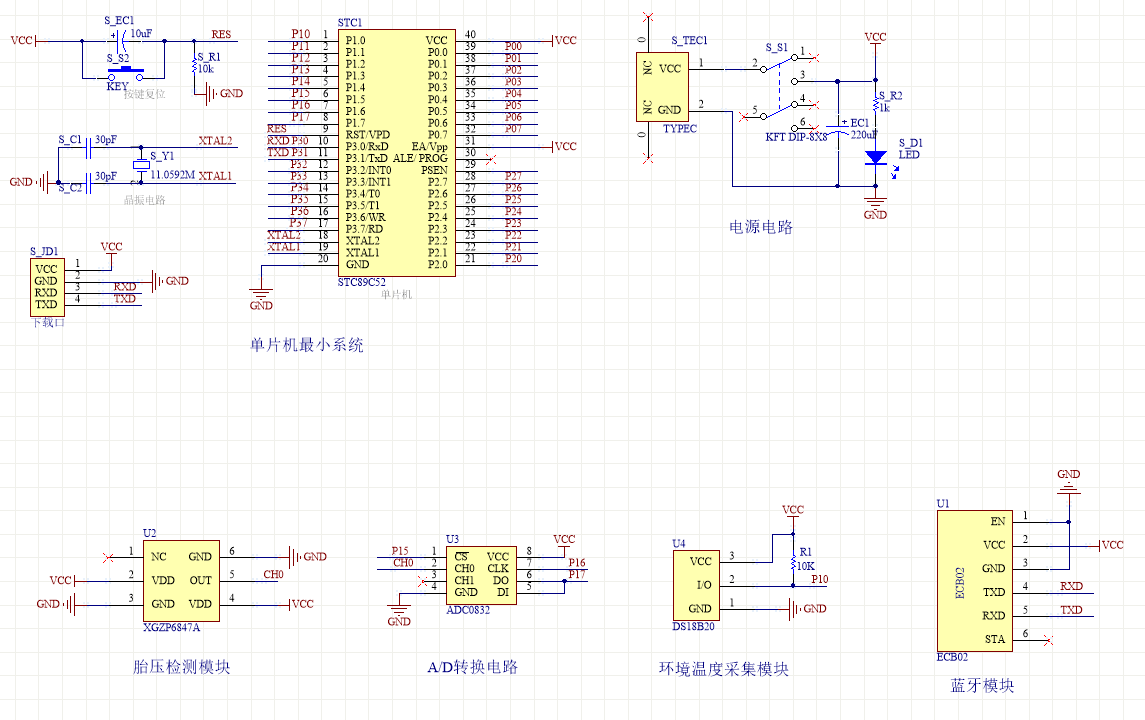

原理图：
（主机）
（从机）

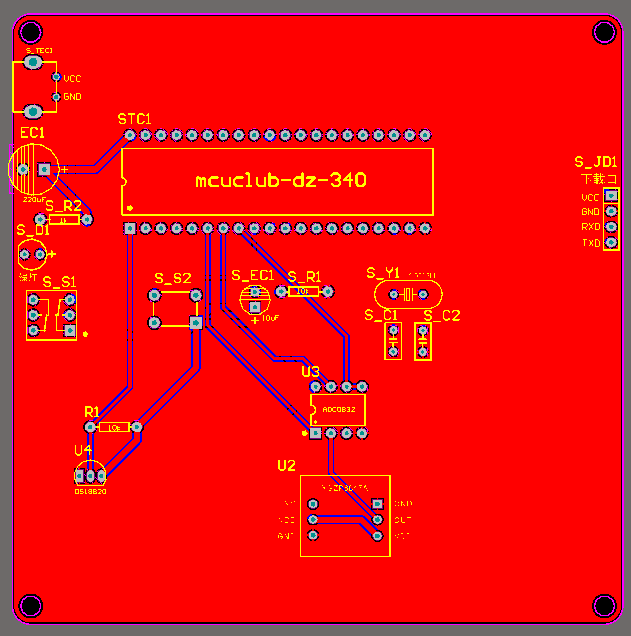

PCB：
（主机）
（从机）
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计胎压监测的整个系统，该设计包括主机和从机，主机和从机主要包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
从机输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前胎压的温度；第二部分是胎压的压强监测模块，通过该模块监测当前胎压的压强；第三部分是供电模块，通过该模块可给整个系统进行供电。输出通过蓝牙将监测的温度和胎压值传输到主机。
主机的输入包括三部分，第一部分是按键模块，通过该模块进行参数的设置；第二部分是蓝牙模块，将监测的的轮胎的温度和胎压值传输到主机；第三部分是是供电模块，通过该模块给主机进行供电；输出由两个部分组成。第一部分是显示模块，通过该模块显示监测的轮胎的温度和胎压；第二部分是报警模块，监测到胎压的温度或者胎压大于设置的阈值进行报警提醒。具体系统框图如图3.1所示。

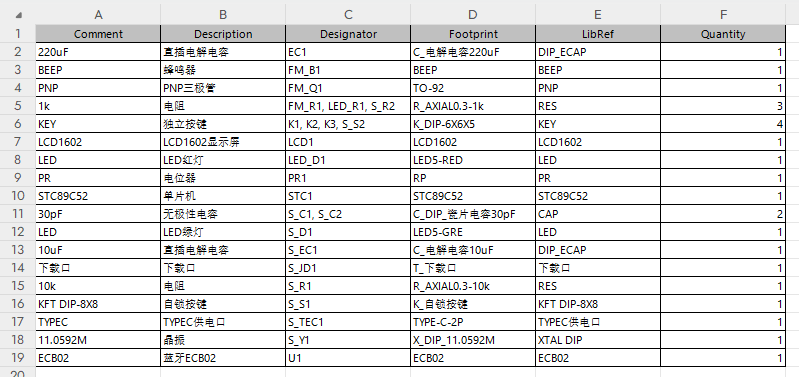

硬件清单：
（主机）
（从机）
