项目编号：mcuclub-dz-341
设计简介：
项目名：车辆检测
项目编号：mcuclub-dz-341
单片机：STC12C5A60S2
功能简介：
1、通过霍尔传感器检测车门是否打开，通过另一个霍尔传感器检测车钥匙是否在车内，如果车门打开，车钥匙在车内，则声光报警
2、通过DS18B20检测温度值、通过氧气检测模块检测氧气
3、通过人体热释电感应模块检测车内是否有人，如果有人，且温度不在设置的上下限值之间或氧气浓度不在设置的上下限值之间，则声光报警，并通过GSM发送短信
4、手机端可发送短信，取消声光报警
5、通过按键可设置各阈值
6、通过LCD1602显示测量数据
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入八部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是CO模块，通过该模块可以监测当前环境的CO值；第三部分是CO2监测模块，通过该模块可以监测当前环境的CO2浓度；第四部分是酒精监测模块，通过该模块可以监测当前驾驶人员的酒精浓度；第五部分是人体热释电监测模块，通过该模块可以监测当前是否有人；第六部分是GPS定位模块，通过该模块监测当前车辆的位置；第七部分是按键模块，通过按键进行界面的切换和进行参数值的设置；第八部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，通过人体热释电检测车内是否有人，如果有人，当温度不在设置的上下限值之间或CO、CO2、酒精任意一个大于设置最大值时，进行语音播报提示，当监测值不在设置的阈值内时进行声光报警；第三部分是GSM模块，当温度不在设置的上下限值之间或CO、CO2、酒精任意一个大于设置最大值时，进行声光报警提示，如果10s后依旧检测到有人，则通过GPS获取定位，通过GSM将经纬度发送到手机端。具体系统框图如图3.1所示。

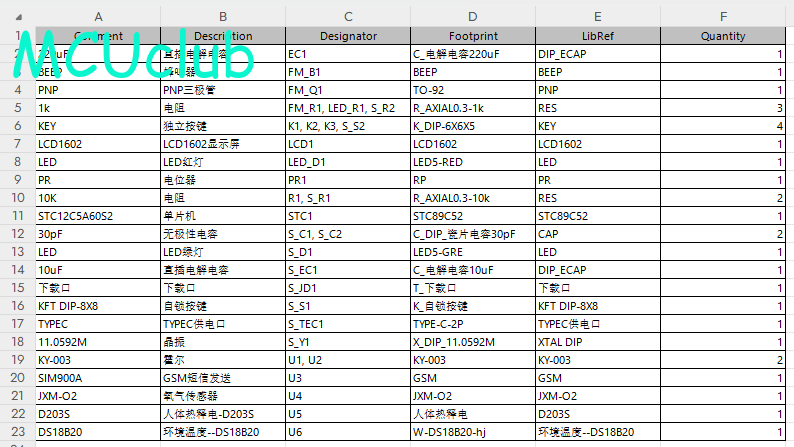

硬件清单：
