项目编号：mcuclub-dz-343
设计简介：
项目名：路灯（实物）
项目编号：mcuclub-dz-343
单片机类型：STM32F103C8T6
具体功能：
1、通过光照传感器检测光照值，当光照值过低时，自动打开路灯
2、通过GP2Y10检测PM2.5浓度
3、通过NB-IOT模块，可将灯的状态及PM2.5浓度发送到手机端
资料预览
实物图：
总体实物资料：

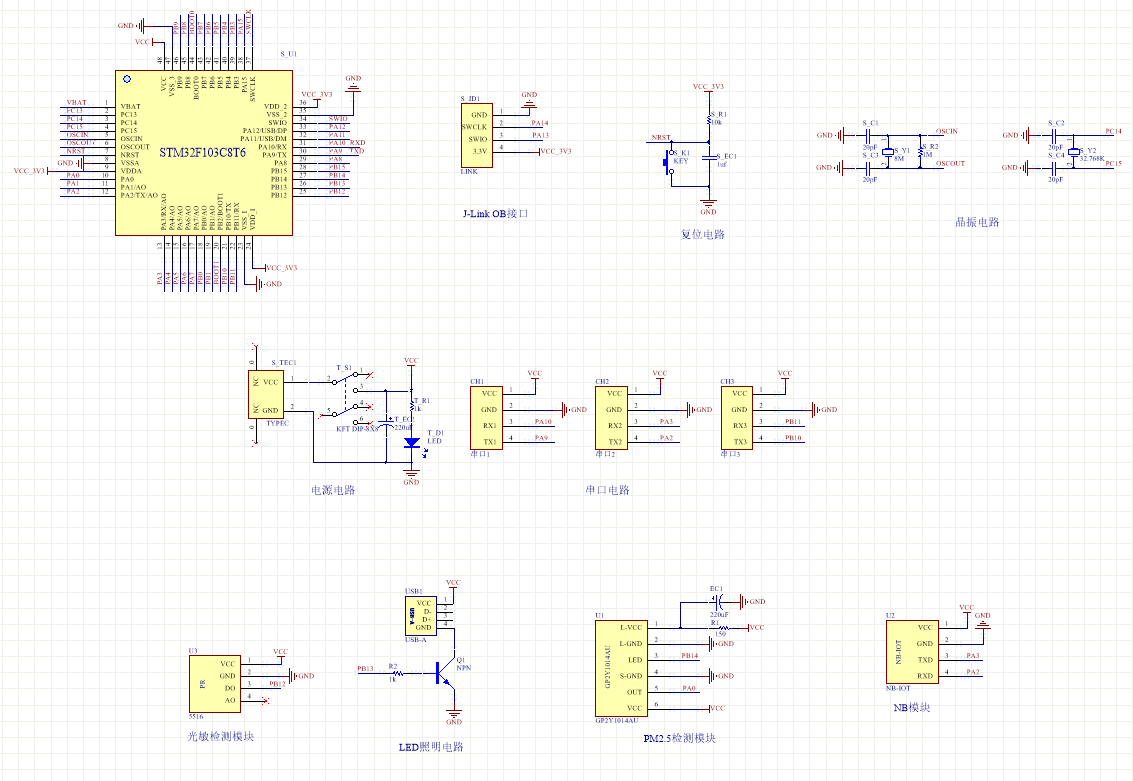

原理图：

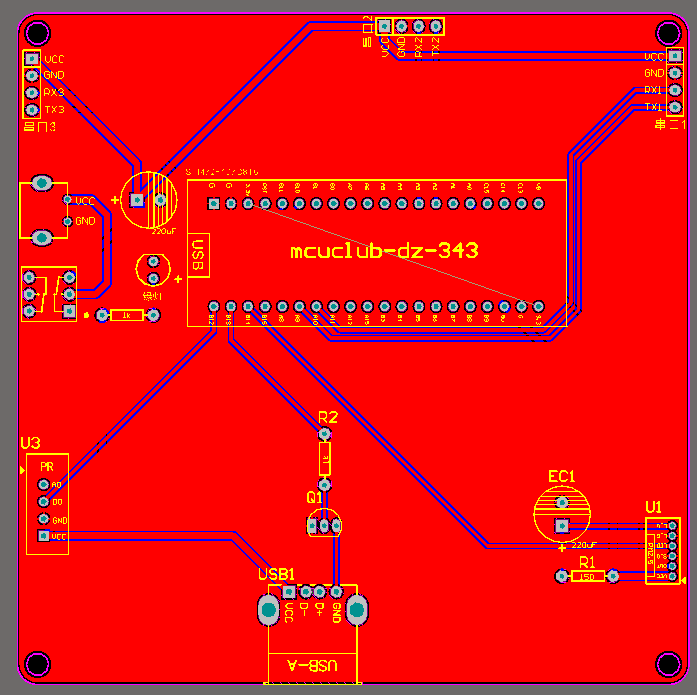

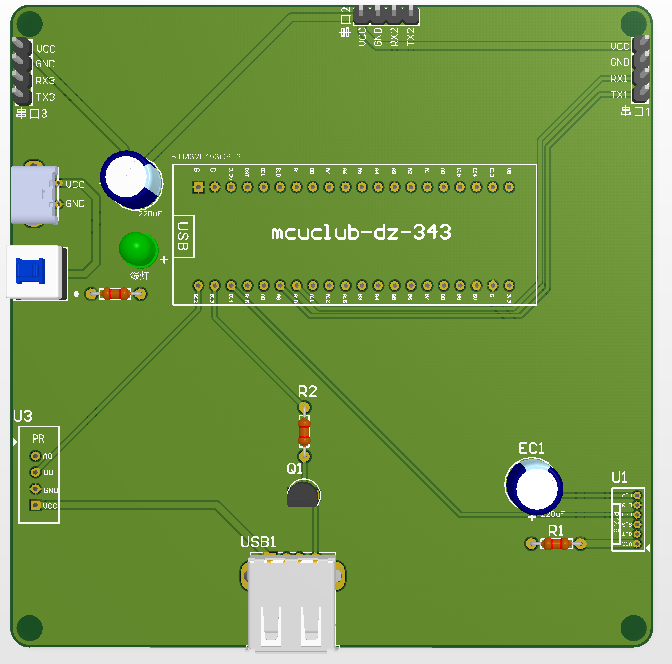

PCB：

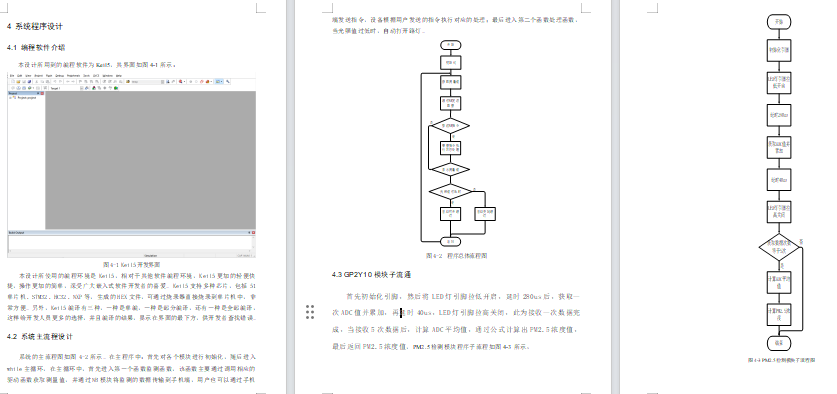

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是光敏电阻检测模块，通过该模块检测当前环境的光照强度；第二部分是PM2.5检测模块，通过该模块检测当前的PM2.5浓度；第三部分是供电模块，通过该模块可给整个系统进行供电。输出通过照明模块进行照明。除此之外，NB模块既作为输入又作为输出，NB模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单：
