项目编号：mcuclub-dz-345
设计简介：
项目名：吹风机（实物）
项目编号：mcuclub-dz-345
单片机类型：STM32F103C8T6
具体功能：
1、通过三个按键控制吹风机的加热模式，包括停止、低温、高温；（两个继电器）
2、通过三个按键控制吹风机的风速，包括停止、低速、高速；（MX1508控制风扇）
3、通过语音控制吹风机的温度高低和风速大小
4、通过红外传感器识别头发温度，通过DS18B20测外界温度，自动调节冷风热风和风速大小
5、通过DS18B20测得吹风机表面温度，超过设定值进行蜂鸣器报警，并切断所有负载工作
6、通过OLED显示温度模式、风速模式、当前温度
资料预览

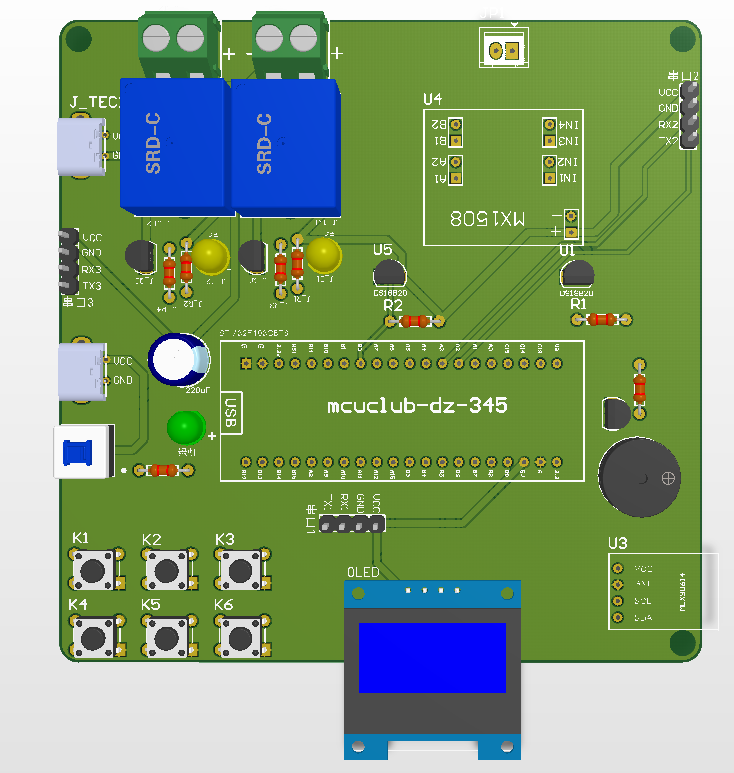

实物图：
总体实物资料：

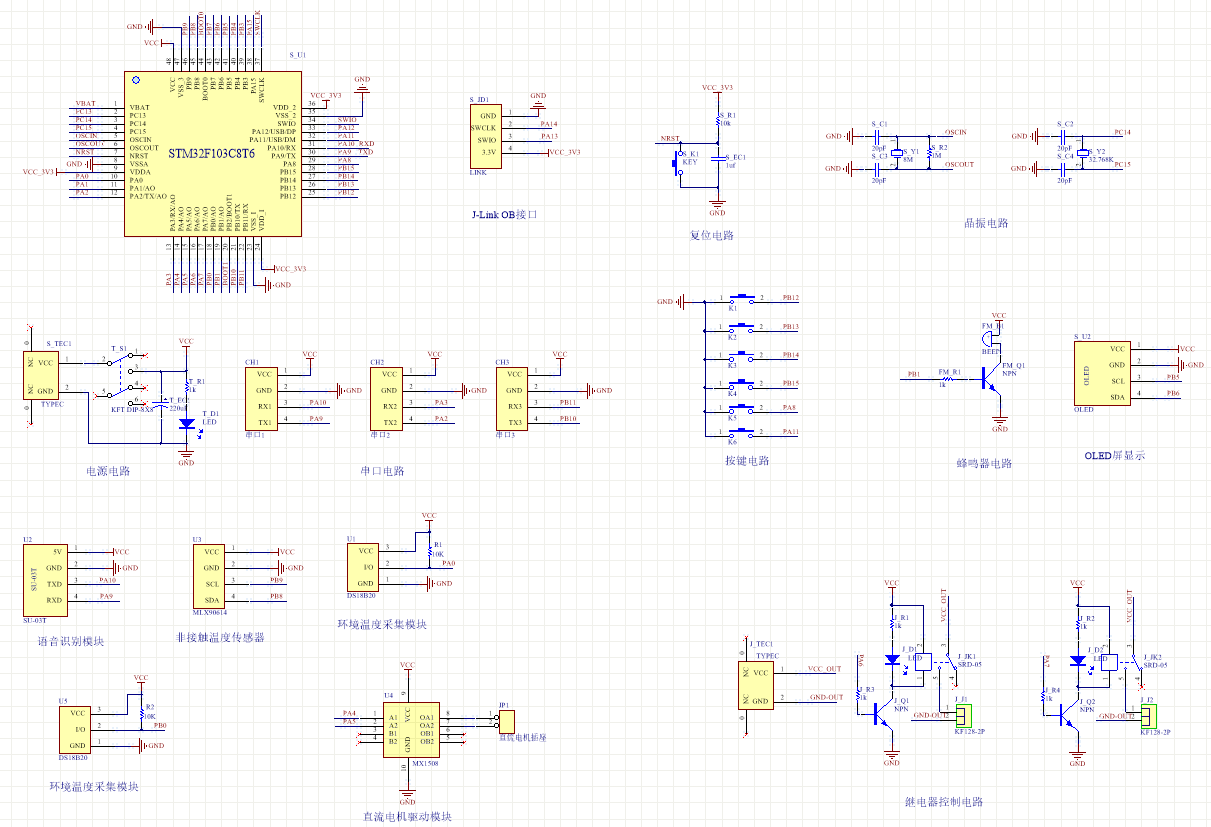

原理图：

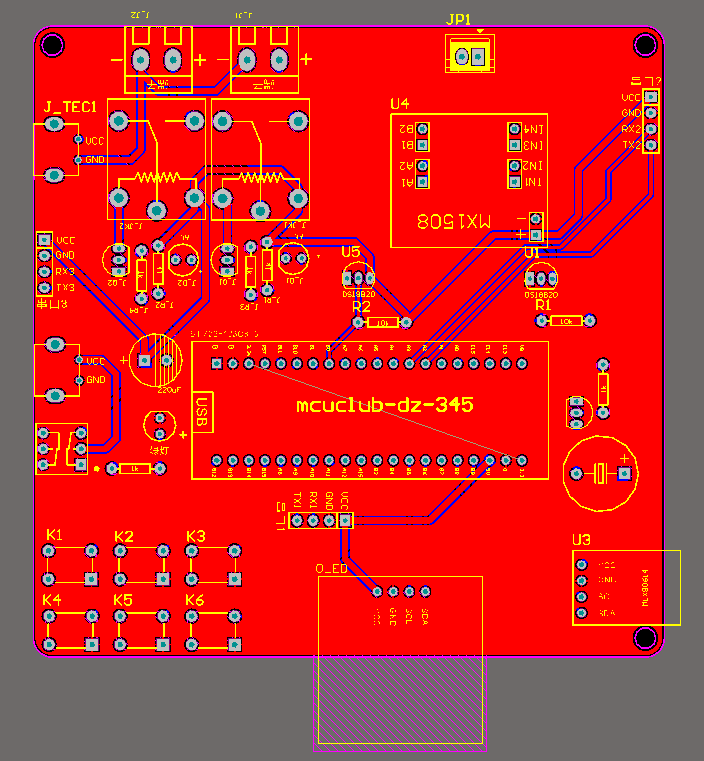

PCB：

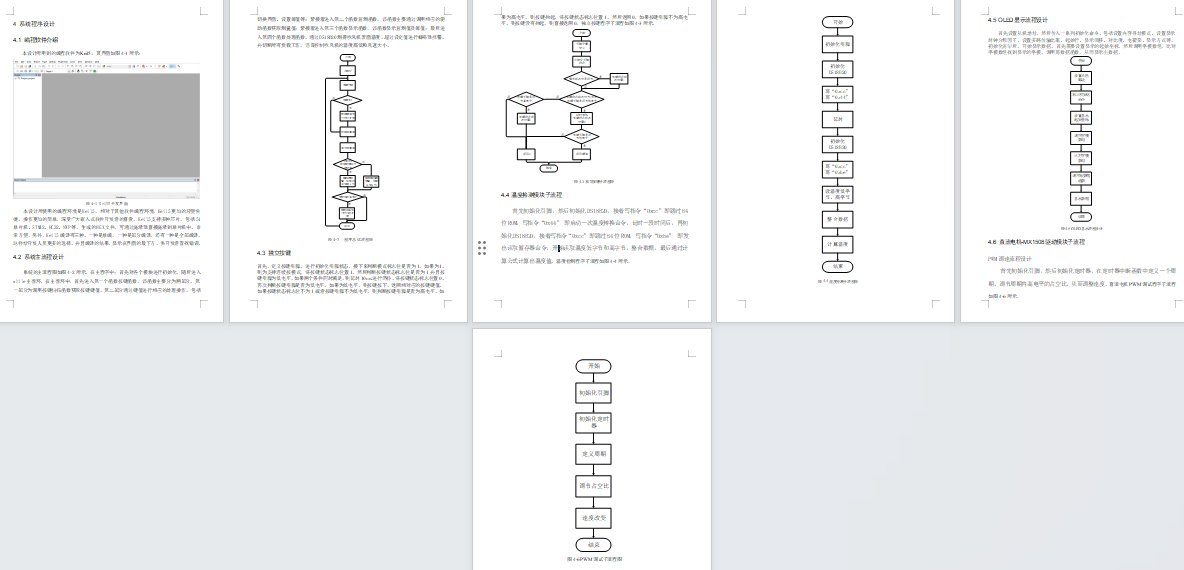

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计吹风机的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过两个温度监测模块分别检测当前环境的温度和用户当前吹风机的温度；第二部分是非接触测温模块，通过该模块监测当前用户头发的温度；第三部分是语音识别模块，通过语音控制吹风机的温度高低和风速大小；第四部分是按键模块通过三个按键控制吹风机的加热模式，包括停止、低温、高温；（两个继电器），通过三个按键控制吹风机的风速，包括停止、低速、高速；（MX1508控制风扇）；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以温度模式、风速模式、当前温度；第二部分是继电器模块，通过两个继电器分别控制加热；第三部分是声光报警模块，通过DS18B20测得吹风机表面温度，超过设定值进行蜂鸣器报警，并切断所有负载工作；第四部分是直流电机驱动模块，通过该模块控制风机的速度。具体系统框图如图3.1所示。
硬件清单：
