项目编号:mcuclub-dz-347

设计简介:

项目名:多路温度
项目编号:mcuclub-dz-347
单片机类型:STC89C52
具体功能:
从机功能:
1、通过三个DS18B20测量环境温度
2、通过蓝牙,将获取的三个温度值发送到主机端

主机功能:
1、通过蓝牙,获取从机端发送的三个温度值,当任意一个温度不在设置的上下限值之间,进行声光报警
2、通过按键设置平均温度上下限值
3、通过LCD1602显示屏显示温度值,通过按键切换三路温度

资料预览

实物图:

(主机)

(从机)

总体实物资料:

原理图:

(主机)

(从机)

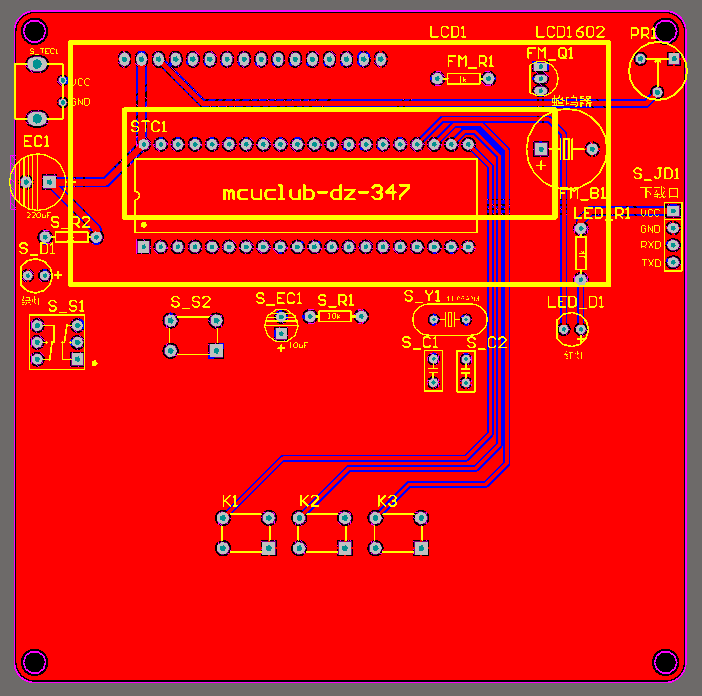

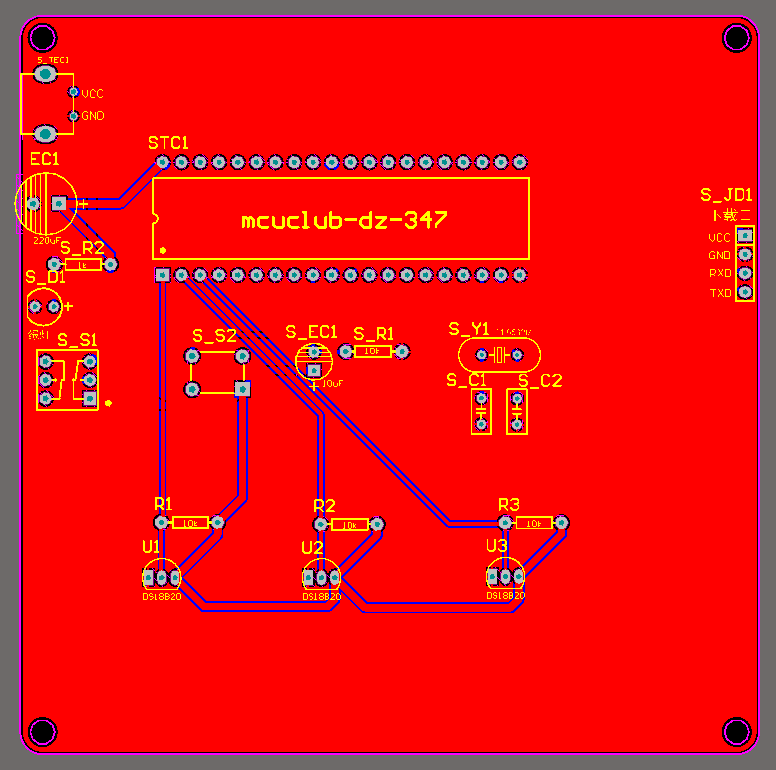

PCB:

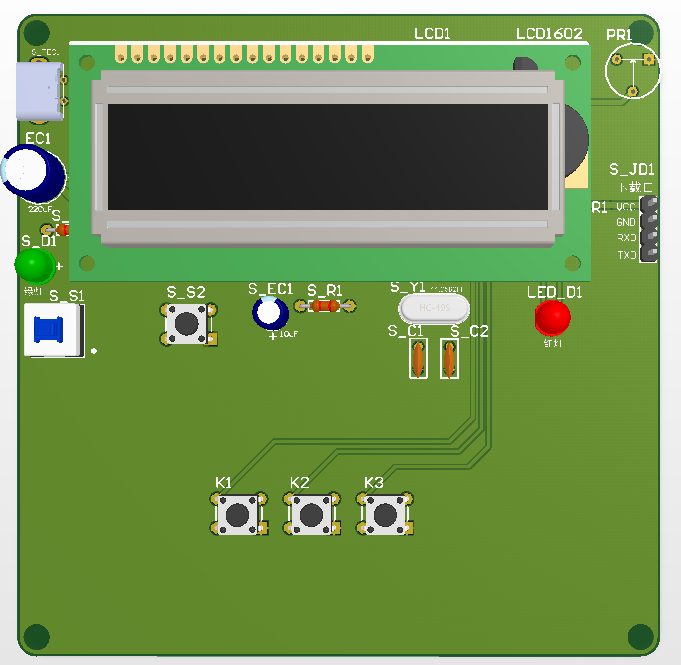

(主机)

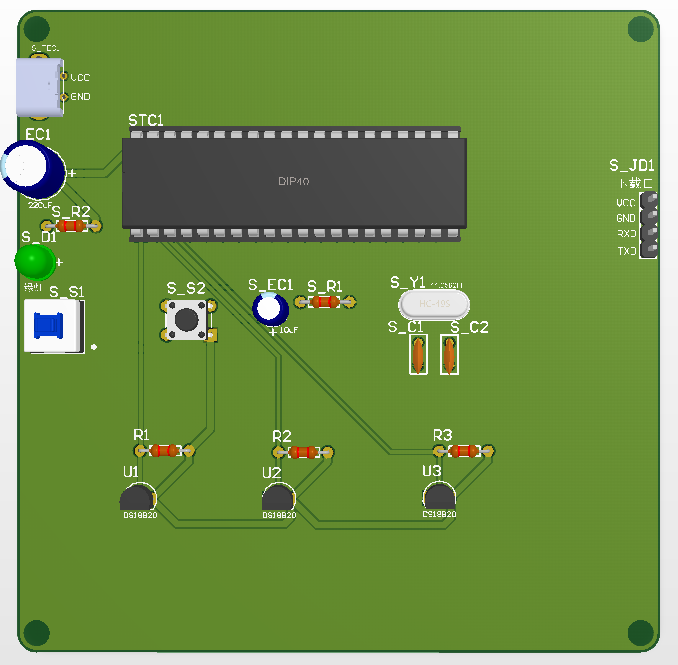

(从机)

软件设计流程:

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,主要包括主机和从机两个部分,主机和从机又可以分为三部分:中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。

从机的输入包括四部分,第一部分和第三部分是温度检测模块,通过该模块检测当前的不同位置的温度;第四部分是供电模块,通过该模块可给整个系统进行供电。检测的数据通过蓝牙模块传输到主机。

主机的输入包括三部分,第一部分是按键模块,通过按键设置不同位置的温度阈值;第二部分是供电模块,通过该模块给整个系统进行供电;第三部分是蓝牙模块,将检测的数据通过该模块传输到主机。输出由两个部分组成,第一部分是显示模块,将从机检测的数据发送到数据进行显示;第二部分是报警模块当监测值不在设置的阈值内时进行声光报警。具体系统框图如图3.1所示。

硬件清单:

(主机)

(从机)
