设计简介：
项目名：宠物喂食器（实物+仿真）
项目编号：mcuclub-dz-348
单片机类型：STC89C52
具体功能：
1、通过DS1302获取时间
2、通过AT24C02存储设定的投喂时间
3、通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间、手动开启关闭喂食，手动开启关闭喂水
4、当投喂时间到达时，蜂鸣器报警提醒（2s），并开启步进电机投喂，开启10s后，自动关闭
5、通过超声波测量水位，通过按键设置一个容器高度，测量容器顶端到水平面的高度，从而获取容器内的水位剩余量，当水位剩余量小于设置最小值，自动加水，直到大于设置最大值
6、通过LCD1602显示屏显示数据
7、仿真中使用串口模拟4G模块通信，发送水位值，投喂提醒
资料预览

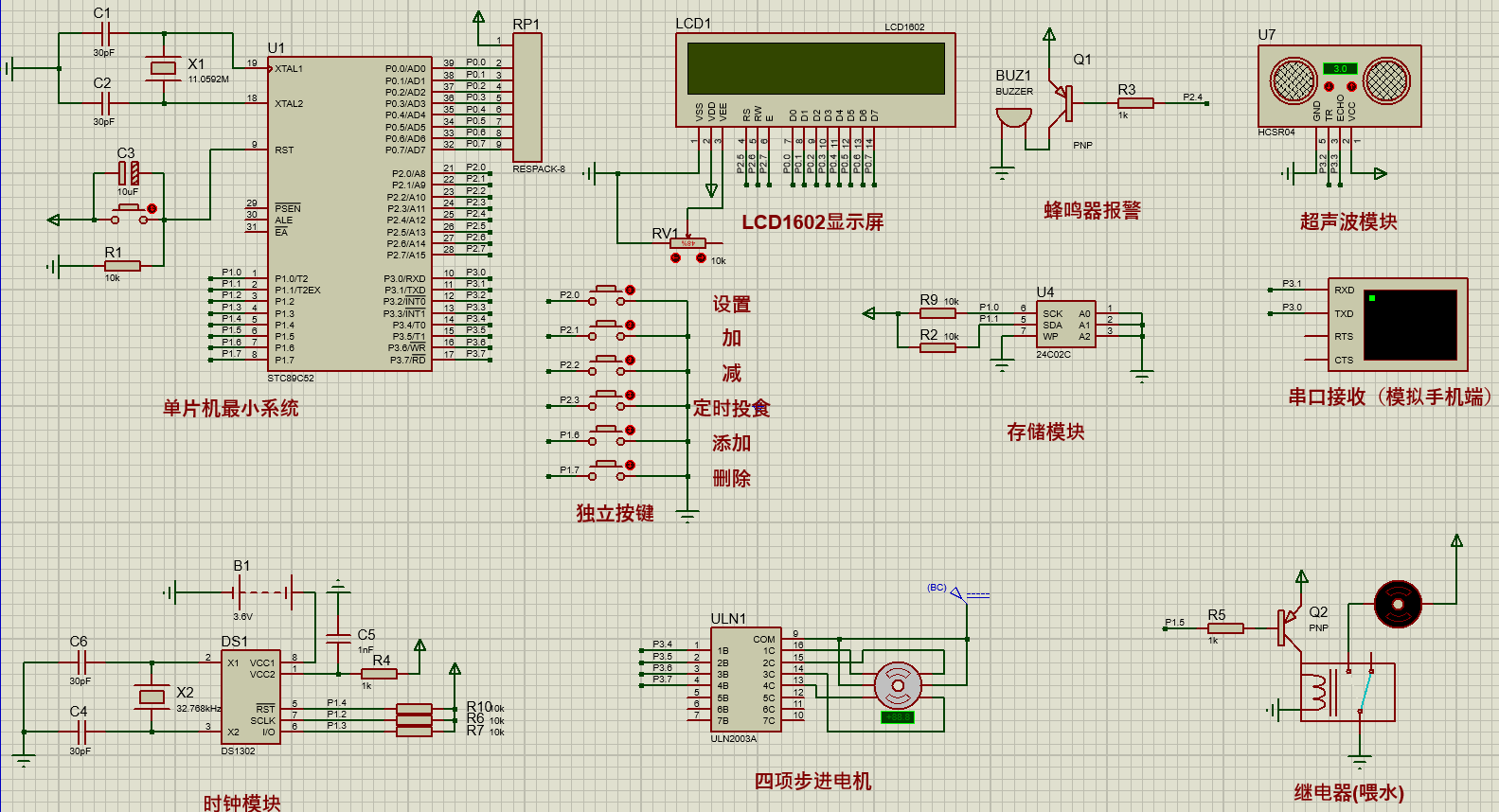

仿真图：
总体仿真资料：

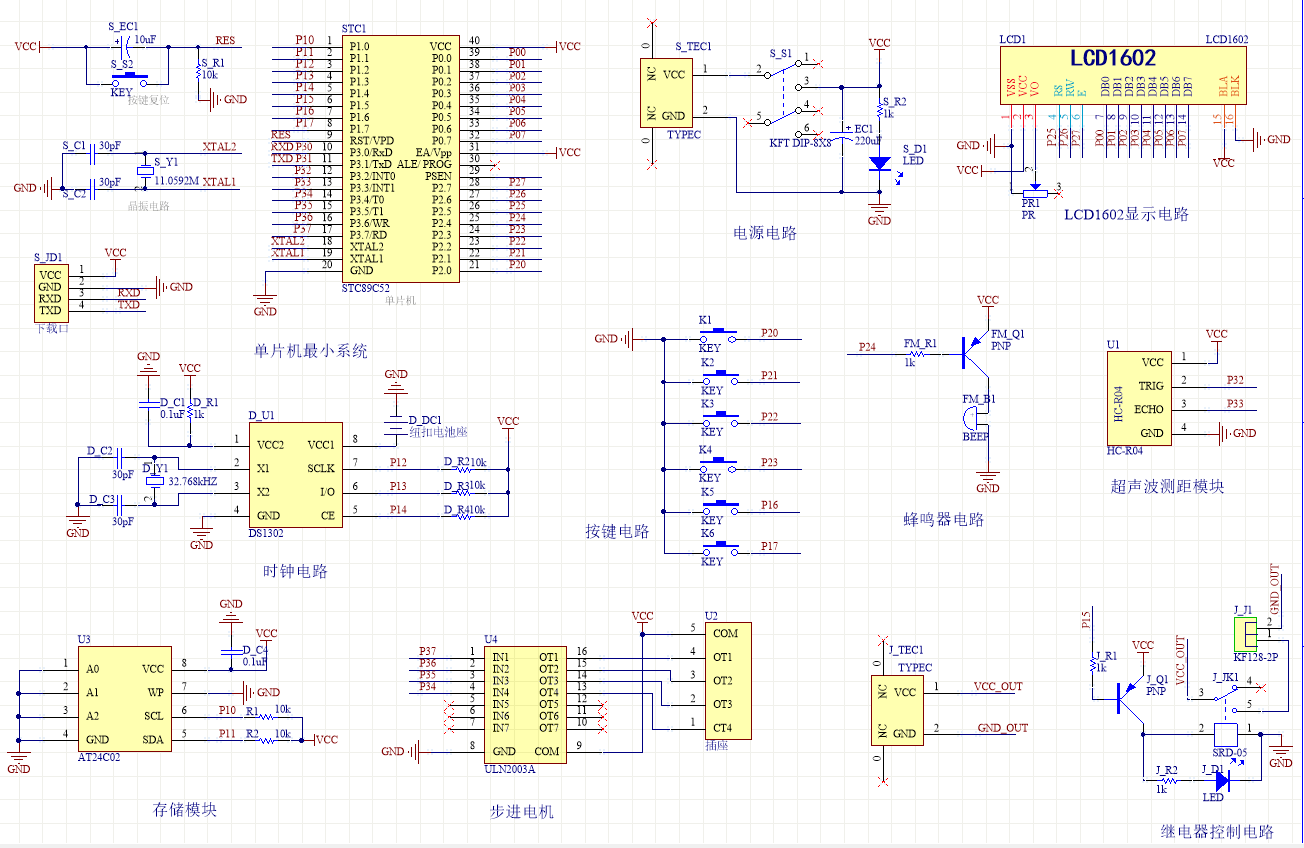

原理图：

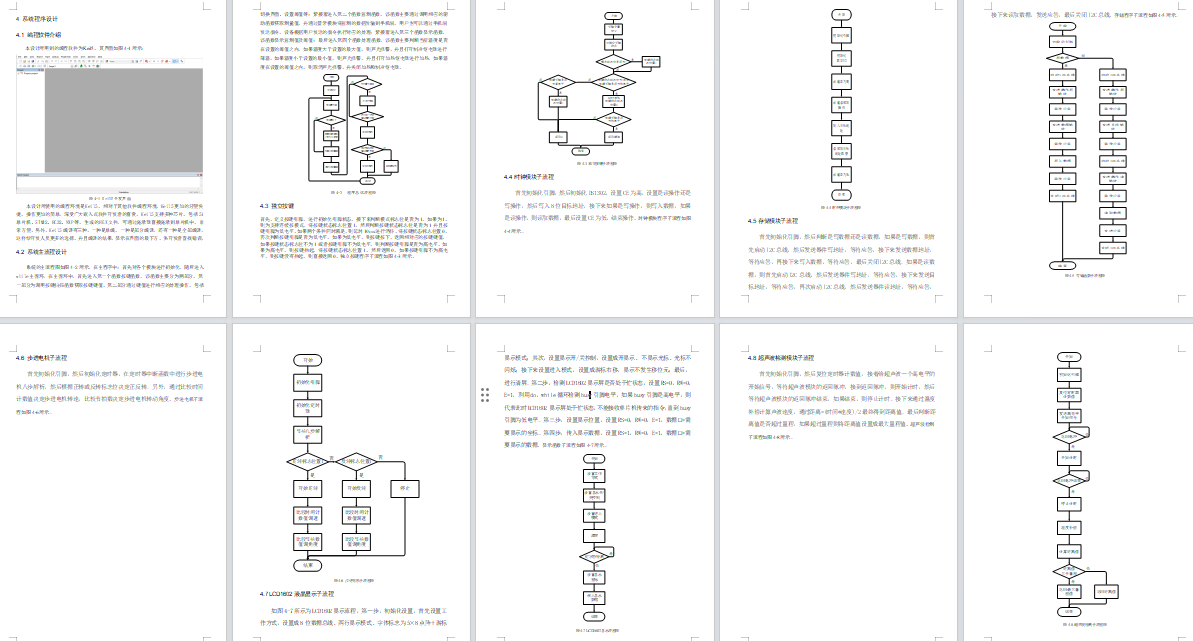

软件设计流程：

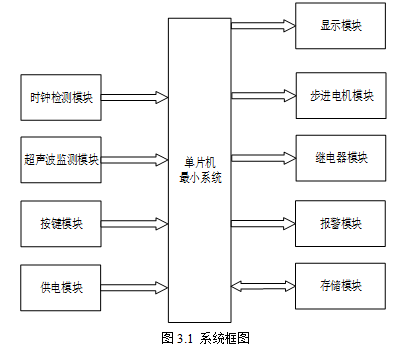

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是时钟检测模块，通过该模块检测当前时间；第二部分是超声波监测模块，通过该模块获取当前获取当前的水位；第三部分是按键模块，通过该模块可修正实时时间、添加或删除投喂时间、查看投喂时间、手动开启关闭喂食，手动开启关闭喂水；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据；第二部分是步进电机模块，通过步进电机控制投喂；第三部分是继电器模块，通过两个继电器控制加水；第四部分是声光报警模块，投喂时间到达时，蜂鸣器报警提醒（2s）。除此之外，存储模块即作为输入也作为输出，将定时的时间等信息存储到存储模块中，当需要使用的时候，从存储模块中提取出来。具体系统框图如图3.1所示。

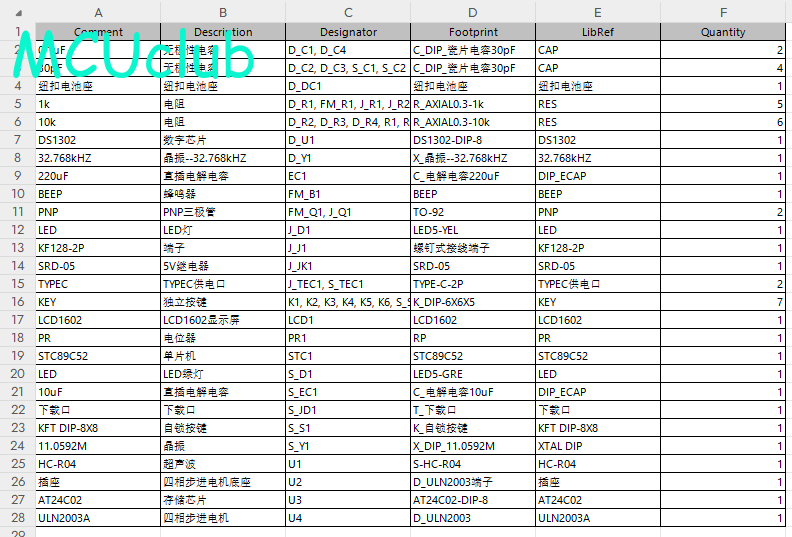

硬件清单：
