项目编号：mcuclub-dz-354
设计简介：
项目名：行车检测系统（实物）
项目编号：mcuclub-dz-354
单片机类型：STM32F103C8T6
具体功能：
1、通过薄膜式压力传感器检测座位是否有人，如果有人，通过红外对射管检测是否系安全带，如果未系，则每隔10s语音提醒一次“请系好安全带”
2、通过MQ-3检测酒精值，当酒精值大于设置最大值，进行语音提醒“酒精浓度过高，禁止驾车”，并通过4G模块，将酒精及GPS定位发送到手机端
3、通过MLX90614检测体温，当体温大于设置最大值，则语音提醒“体温过高，请停车休息”，并通过4G模块，将体温及GPS定位发送到手机端
4、通过心率传感器检测心率值，当心率大于设置最大值，则语音提醒“心率过高，请停车休息”，并通过4G模块，将心率及GPS定位发送到手机端
5、通过按键可设置各阈值
6、通过OLED显示测量数据
资料预览
实物图：
总体实物资料：
原理图：

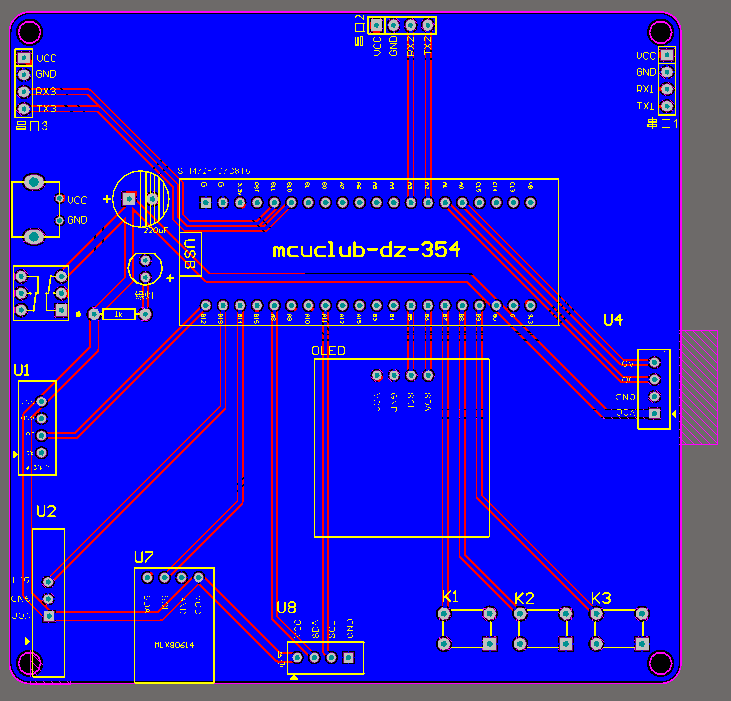

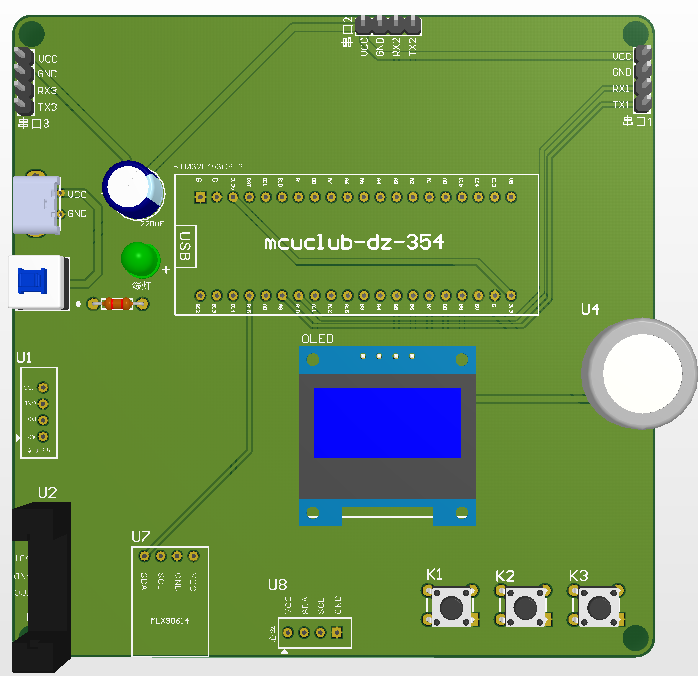

PCB：

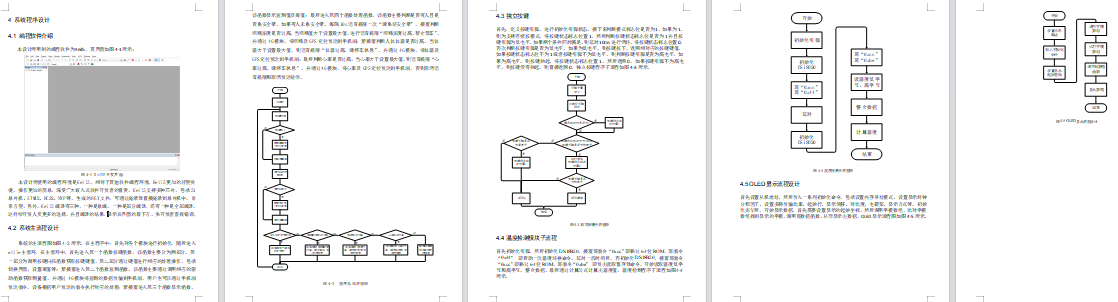

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是薄膜式压力传感器模块，通过该模块检测当检测座位是否有人；第二部分是红外对射管检测模块，通过该模块检测是否系安全带；第三部分是酒精检测模块，通过该模块检测酒精值。第四部分是GPS模块，通过该模块检测具体的经纬度值；第五部分是非温度检测模块，通过该模块测量人体体温；第六部分是心率检测模块，通过该模块检测心率值；第七部分是按键模块，通过该模块进行相关阈值设置、模式切换、界面切换。第八部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示体温值、心率值、经纬度值、酒精浓度等相关阈值；第二部分是语音输出模块，通过该模块进行语音提醒，当相关检测参数异常时，进行不同类型的语音提醒；除此之外，4G模块既作为输入又作为输出，4G模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制相关器件的工作。具体系统框图如图3.1所示。
硬件清单：
