项目编号：mcuclub-dz-353
设计简介：
项目名：楼道灯（实物）
项目编号：mcuclub-dz-353
单片机类型：STM32F103C8T6
具体功能：
1、通过声音检测模块，检测楼道是否有声音；
2、通过光敏电阻检测模块，检测楼道光线是否过暗；
3、通过人体热释电红外感应模块，检测楼道是否有人经过；
4、当楼道光线较暗的时候，并且检测到有人以及有声音时，自动打开楼道灯；
5、通过楼道节能灯按键，可以手动控制灯的亮灭；
6、通过另一个光敏电阻检测模块，检测灯是否损坏，如果损坏，则通过wifi发送提示信息
7、通过WIFI可远程控制灯打开或关闭
资料预览
实物图：
总体实物资料：
原理图：

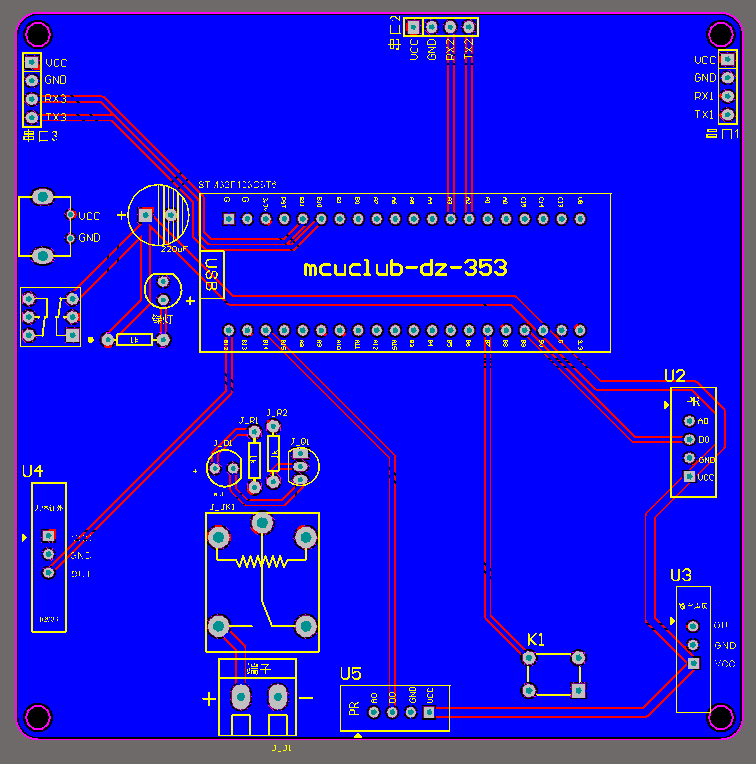

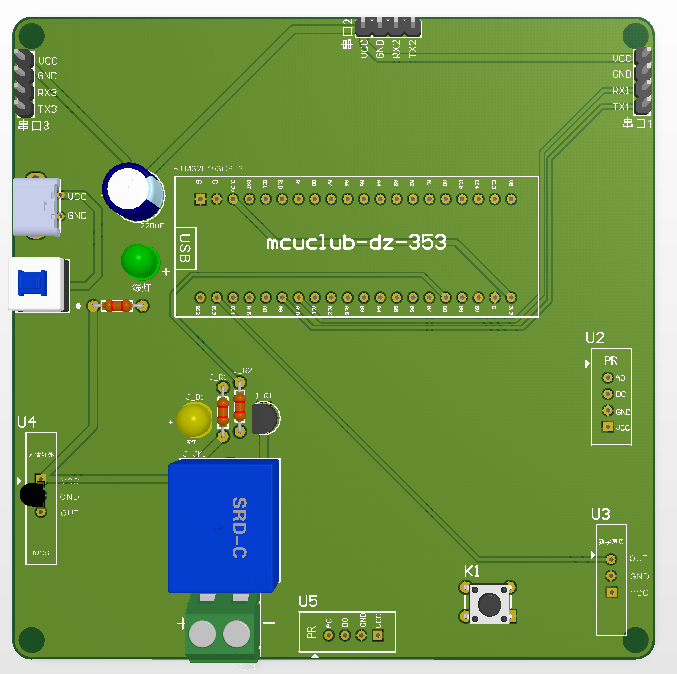

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分声音监测模块获取当前环境是否有人；第二部分是光照强度监测模块，通过该模块获取当前的光照强度；第三部分是人体热释电监测模块，通过该模块监测当前是否有人；第四部分是按键模块，通过该模块控制灯的开关；第五部分是供电模块，通过该模块可给整个系统进行供电。输出通过继电器控制照明灯的开关。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

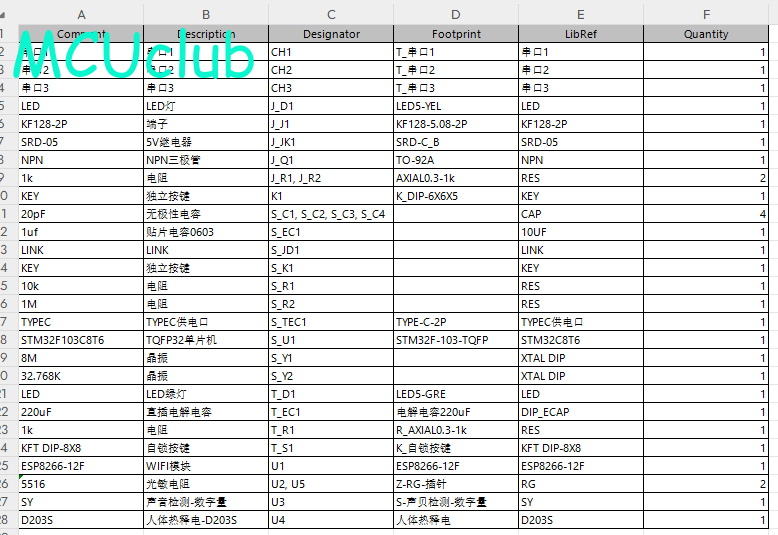

硬件清单：
