设计简介：
单片机类型：STC89C52
具体功能：
1、通过4个按键分别控制卧室，楼道，厨卫，客厅灯的开关
2、通过两个人体热释电感应模块配合光照传感器控制庭院、过道灯的开关
3、通过1个总开关可关闭所有灯
4、通过三个按键可设置卧室灯的关灯时间
5、通过LCD1602显示六个灯的状态及卧室灯的定时时间
资料预览

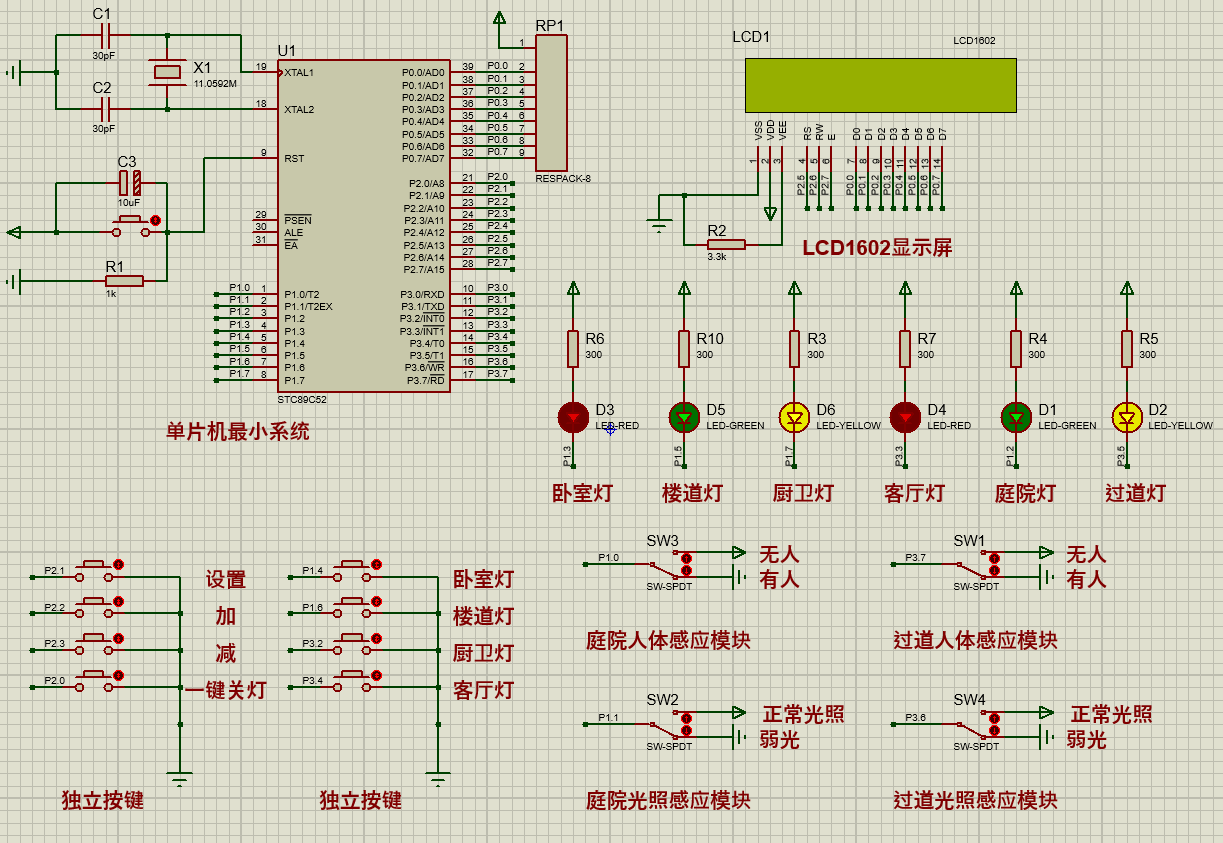

仿真图：
总体仿真资料：
原理图：

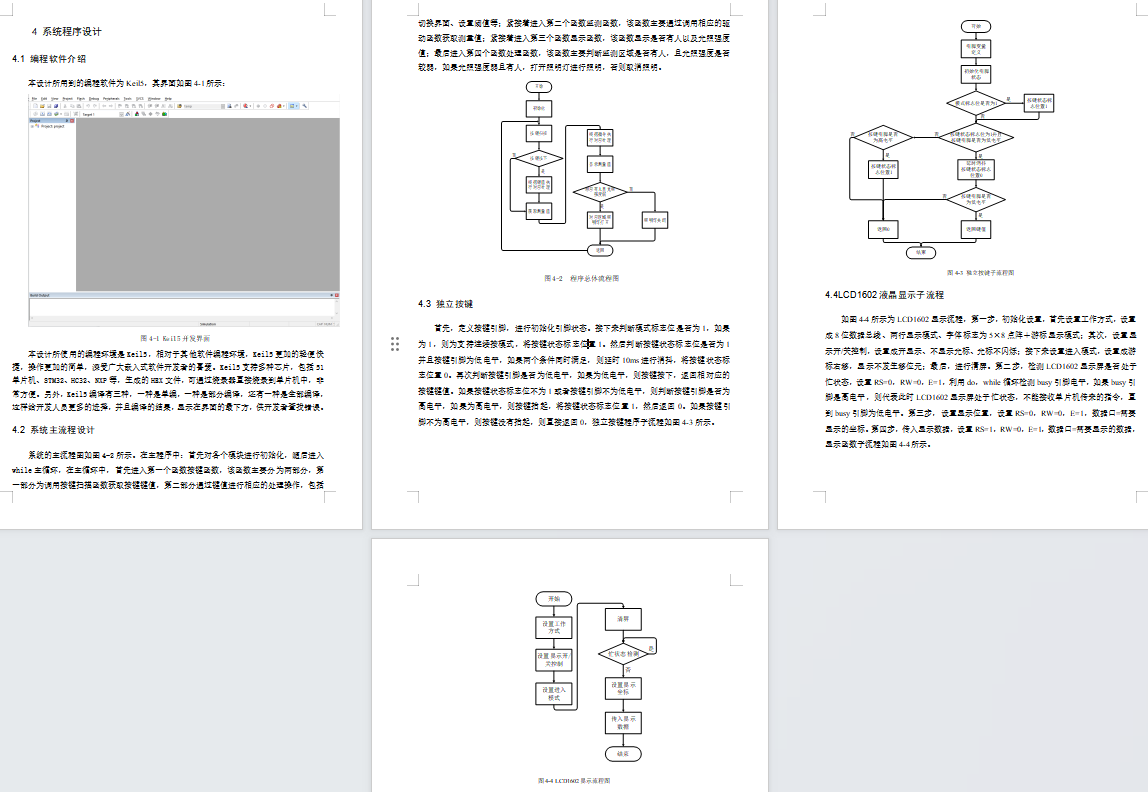

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是光敏检测模块，通过该模块检测当前的光照强度；第二部分是人体热释电感应模块，通过该模块监测是否有人；第三部分是按键模块，通过1个总开关可关闭所有灯，通过3个按键可设置卧室灯的关灯时间，通过4个按键分别控制卧室，楼道，厨卫，客厅灯的开关；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块显示六个灯的状态及卧室灯的定时时间；第二部分是照明灯模块，通过六个照明灯分别控制卧室、楼道、厨卫、客厅、庭院、过道的照明；具体系统框图如图3.1所示。

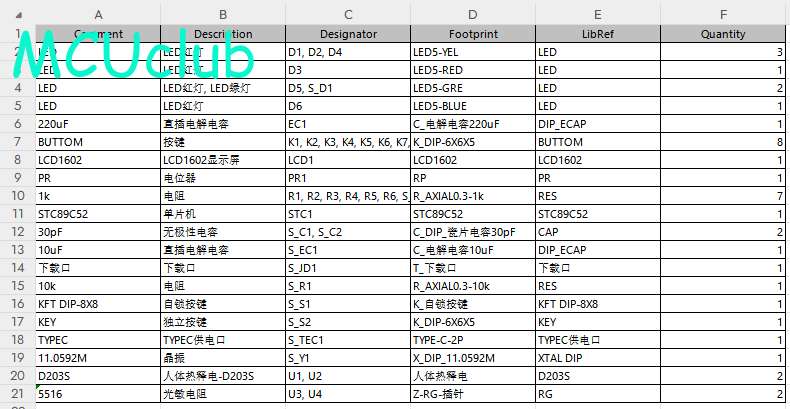

硬件清单：
