项目编号：mcuclub-dz-362
设计简介：
项目名：计分器（实物）
项目编号：mcuclub-dz-362
单片机类型：STM32F103C8T6
具体功能：
1、通过RTC同步时间，并可按键修正时间
2、通过两个按键控制开关（打开电源，屏幕亮起）、模式选择（选择比赛模式、日常模式）；通过三个按键设置RTC时间、比赛时间设置（调整时、分、秒）、启动（比赛倒计时和出杆计时开始）、暂停（比赛倒计时和出杆计时都暂停，使用时间和北京时间照常运行）；通过七个按键出杆（判定选手是否出杆）、球权交换、进局（本局比赛结束，按照当前球权在谁进行加分）、加1分、减1分、分数清零、复位（进入模式选择界面）
3、蜂鸣报警，在出杆倒计时10s时需要进行提示
4、语音提示模块，在出杆倒计时5s时需要进行倒计时读秒，在比赛结束后播放双方总比分
5、球权，在双方选手总比分两边各安装一个灯，哪个灯亮起则表示该选手出杆计时开始，该选手可以击球，出杆结束后如果该局比赛没有结束，则球权交换到另一方选手，开始出杆倒计时；如果出杆后该局比赛结束，则顺势给该选手加分，如此循环往复
6、在日常模式比赛结束后，根据使用时间来显示所需支付金额
资料预览
实物图：
总体实物资料：

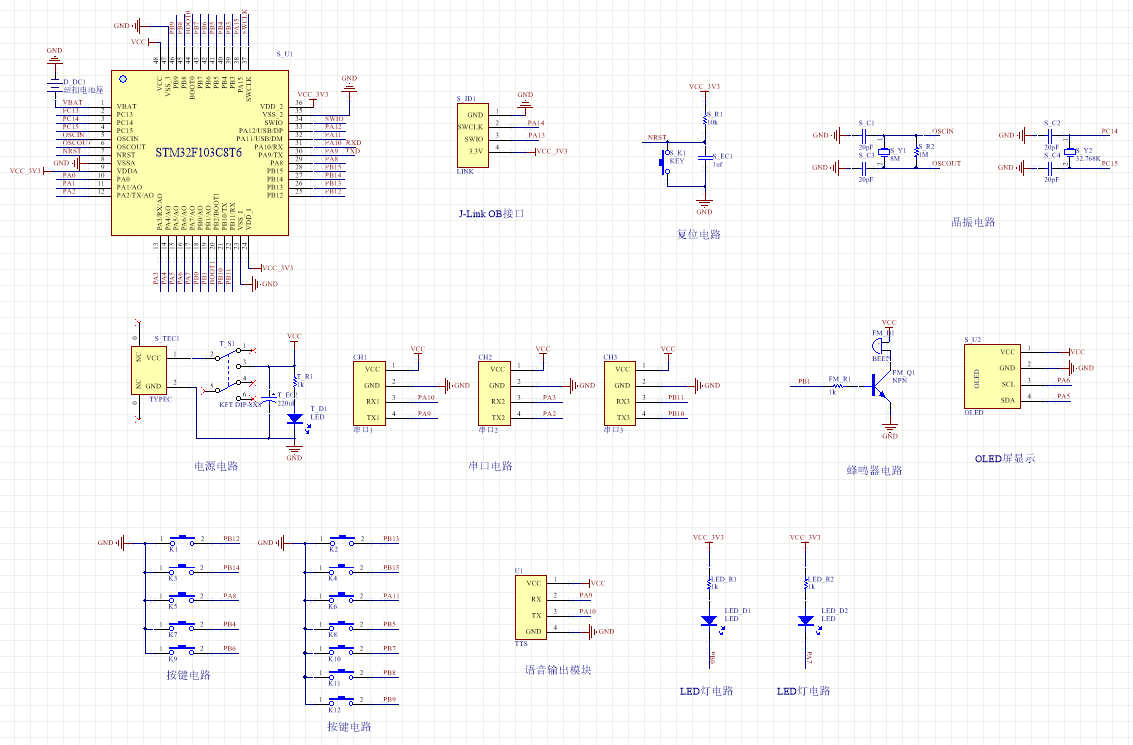

原理图：

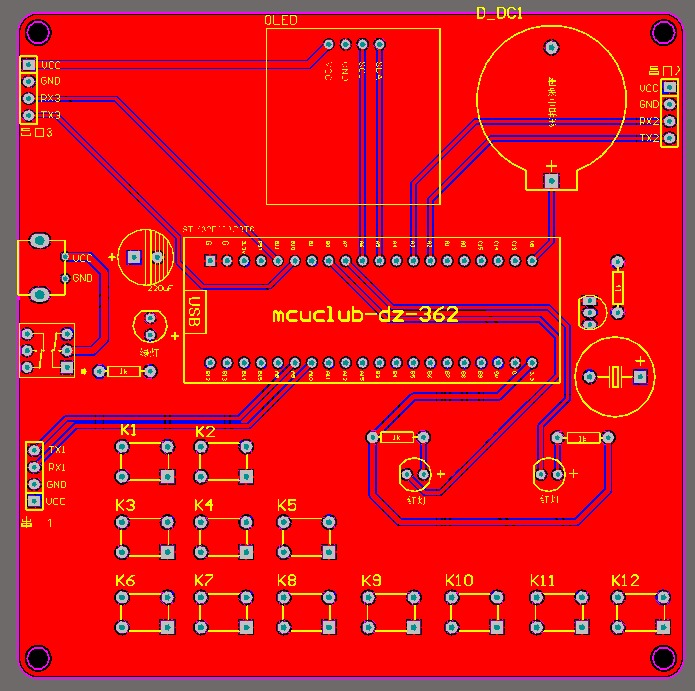

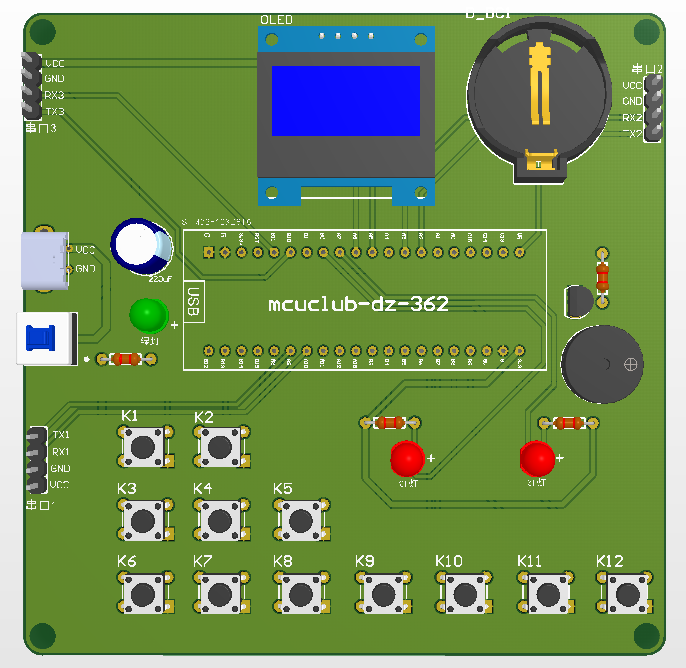

PCB：

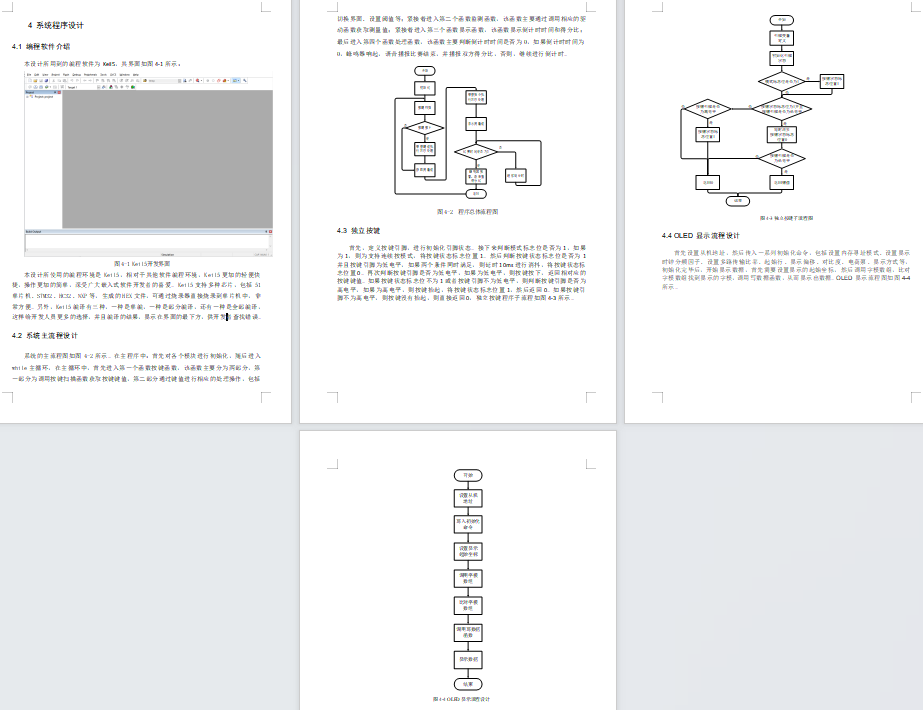

软件设计流程：

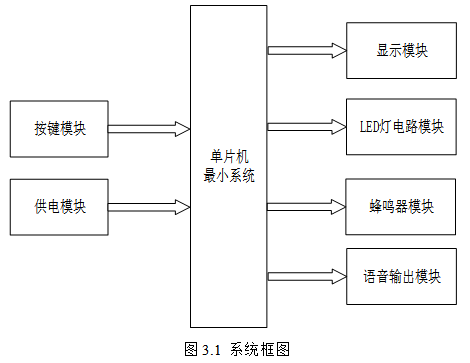

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由两部分组成，第一部分是按键模块，通过两个按键控制开关（打开电源，屏幕亮起）、模式选择（选择比赛模式、日常模式），通过三个按键设置RTC时间、比赛时间设置（调整时、分、秒）、启动（比赛倒计时和出杆计时开始）、暂停（比赛倒计时和出杆计时都暂停，使用时间和北京时间照常运行）；通过七个按键出杆（判定选手是否出杆）、球权交换、进局（本局比赛结束，按照当前球权在谁进行加分）、加1分、减1分、分数清零、复位（进入模式选择界面）；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示倒计时时间以及双方得分比；第二部分是LED灯电路模块，通过两个LED灯表示球权，哪个灯亮起则表示该选手出杆计时开始，该选手可以击球；第三部分是蜂鸣器报警模块，在出杆倒计时10s时，进行蜂鸣器报警。第四部分是语音输出模块，通过该模块进行语音播报，当出杆倒计时5s时，需要进行倒计时读秒，在比赛结束后播放双方总比分。具体系统框图如图3.1所示。

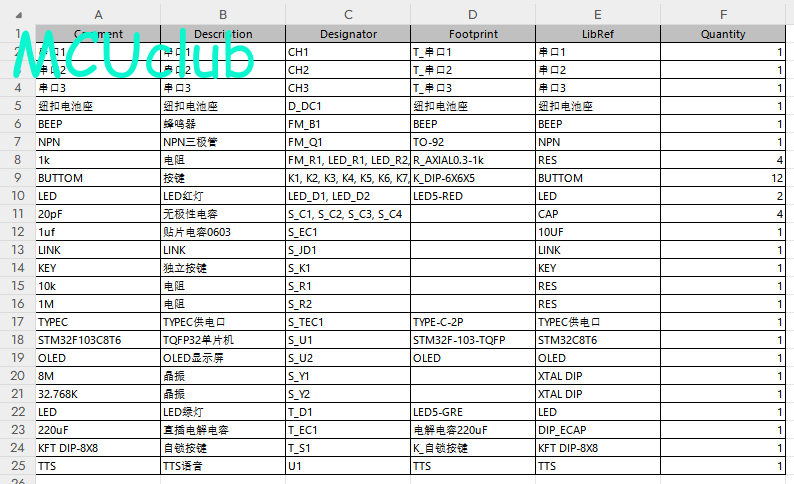

硬件清单：
