设计简介：
项目名：防火防盗
项目编号：mcuclub-dz-368
单片机：STC89C52
功能简介：
1、通过火焰传感器检测是否发生明火，如果发生，声光报警
2、通过MQ-2检测烟雾浓度，如果烟雾值大于设置的最大值，声光报警
3、通过MQ-5检测当前可燃气体浓度，如果气体浓度大于设置最大值，声光报警
4、通过DS18B20检测温度值，如果温度值大于设置的最大值，声光报警
5、通过人体人体热释电模块监测监控区域是否有人，当有人，并且布防时，则声光警报
6、通过按键可以设置各阈值、手动控制布防撤防
7、通过显示屏显示数据
8、当检测到明火时，通过GSM发送“发生火灾”短信；当烟雾值大于设置的最大值时，通过GSM发送“烟雾过高”短信；当气体浓度大于设置最大值时，通过GSM发送“可燃气体泄露”短信；当温度值大于设置的最大值时，通过GSM发送“温度过高”短信；当布防时，检测到有人，通过GSM发送“有人闯入”短信
资料预览
仿真图：
总体仿真资料：
原理图：

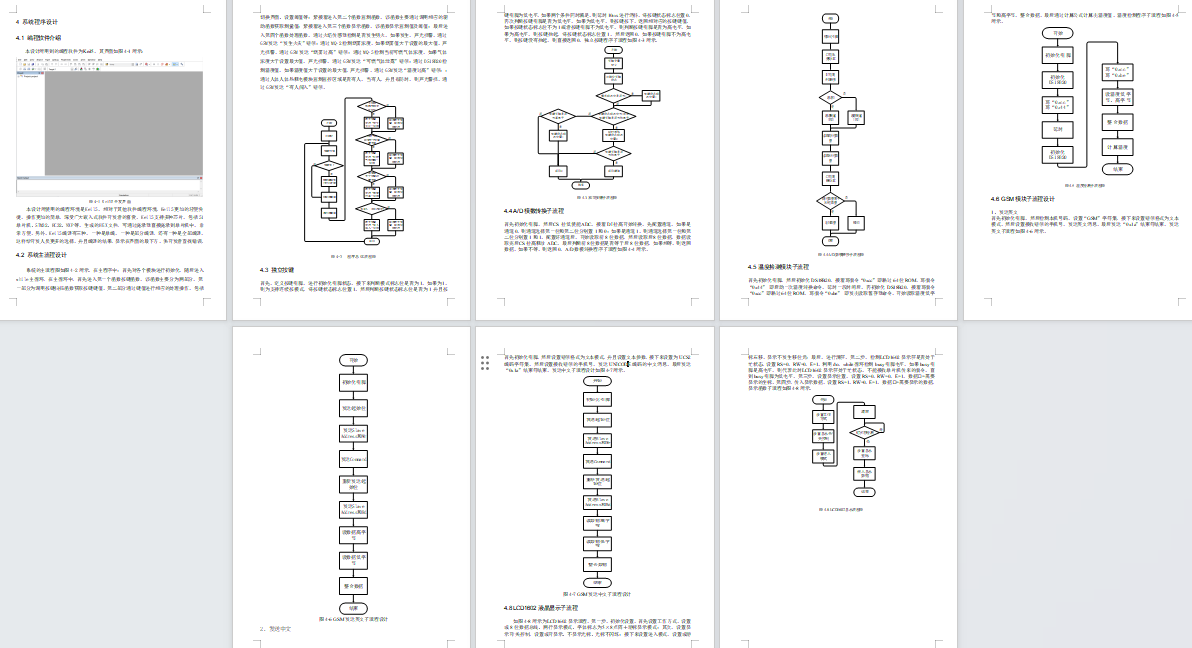

软件设计流程：

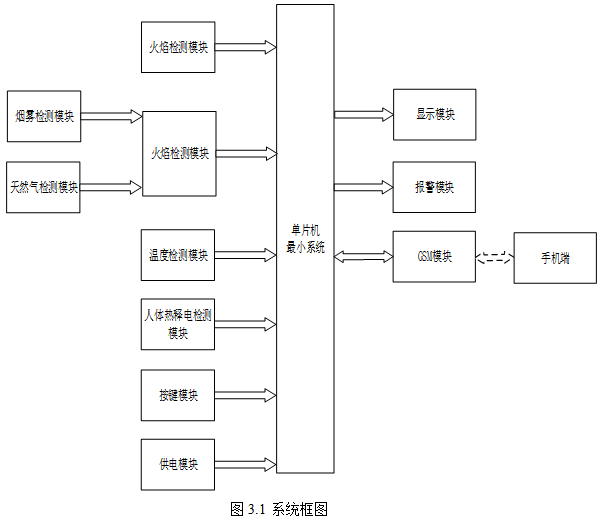

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是火焰监测模块，通过该模块监测是否发生火灾；第二部分是烟雾监测模块，通过该模块监测当前烟雾浓度；第三部分是天然气监测模块，通过该模块监测当前的天然气浓度；第四部分是温度监测模块，通过该模块监测当前环境温度；第五部分是人体热释电监测模块，通过该模块监测当前是否有人；第六部分是按键模块，通过该模块可以切换界面、设置阈值等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，GSM既可以作为输入也可以作为输出，此次设计作为输出使用，模块既作为输入又作为输出，当检测到明火时，通过GSM发送“发生火灾”短信；当烟雾值大于设置的最大值时，通过GSM发送“烟雾过高”短信；当气体浓度大于设置最大值时，通过GSM发送“可燃气体泄露”短信；当温度值大于设置的最大值时，通过GSM发送“温度过高”短信；当布防时，检测到有人，通过GSM发送“有人闯入”短信。具体系统框图如图3.1所示。
硬件清单：
