项目编号：mcuclub-dz-366
设计简介：
项目名：环境监测(实物)
项目编号：mcuclub-dz-366
单片机：STM32F103C8T6
功能简介：
1、通过DHT11检测温湿度，温湿度不在设置的上下值之间，进行声光报警
2、通过SGP30检测CO2浓度，CO2浓度大于设置最大值，进行声光报警
3、通过GP2Y10检测PM2.5浓度，PM2.5浓度大于设置最大值，进行声光报警
4、通过光敏电阻检测光照值，光照大于设置最大值，进行声光报警
5、通过噪声检测模块检测噪声值，噪声大于设置最大值，进行声光报警
6、通过按键设置各阈值
7、通过OLED显示测量数据
8、通过WIFI模块，将数据发送到手机端，手机端可设置各阈值
资料预览
实物图：
总体实物资料：
原理图：

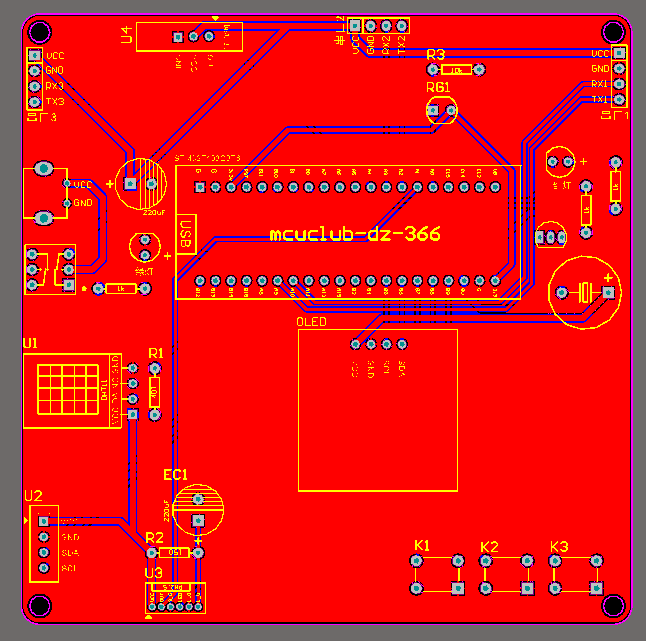

PCB：

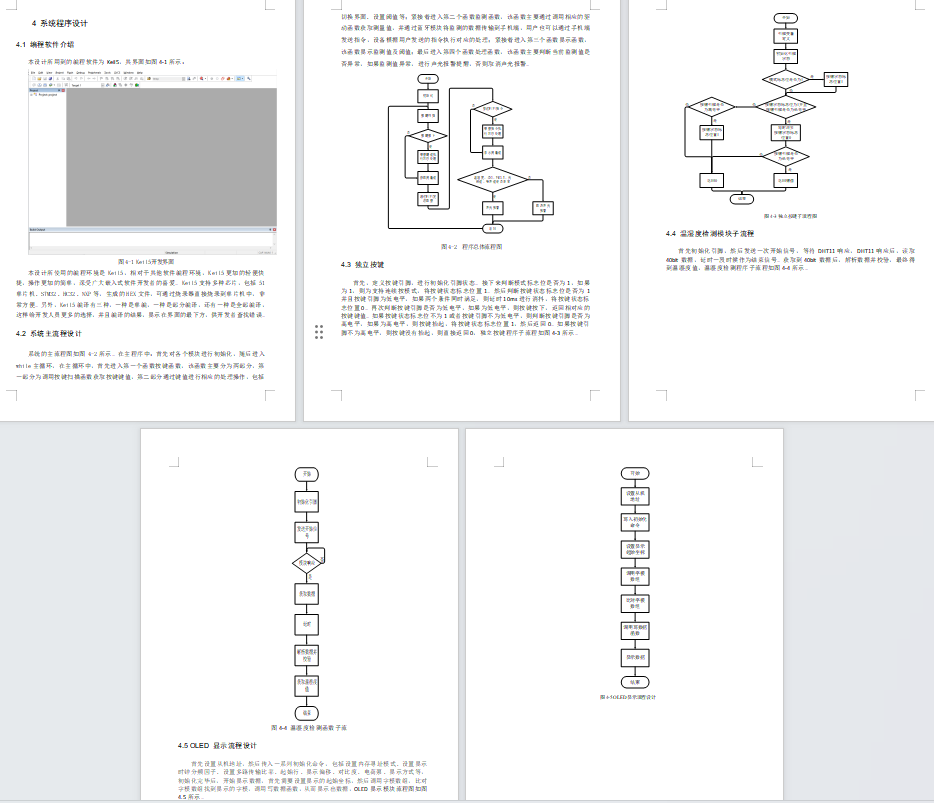

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由气部分组成，第一部分是温湿度检测模块，通过DHT11检测温湿度；第二部分是CO2浓度监测模块，通过SGP30检测CO2浓度；第三部分是PM2.5浓度监测模块，通过GP2Y10检测PM2.5浓度；第四部分是光照强度监测模块，通过光敏电阻检测光照值；第五部分是声音监测模块，通过噪声检测模块检测噪声值；第六部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
硬件清单：
