设计简介：
项目名：发酵检测
项目编号：mcuclub-fz-031
单片机类型：STC89C52
具体功能：
1、通过DS18B20测量温度值，当温度值不在设置的上下限，进行相应的加热或制冷
2、通过氧气传感器（电位器配合ADC0832模拟检测氧气）检测氧气含量，当氧气含量低于设置最小值，进行充氧
3、通过按键设置各阈值
4、通过LCD1602显示数据
资料预览

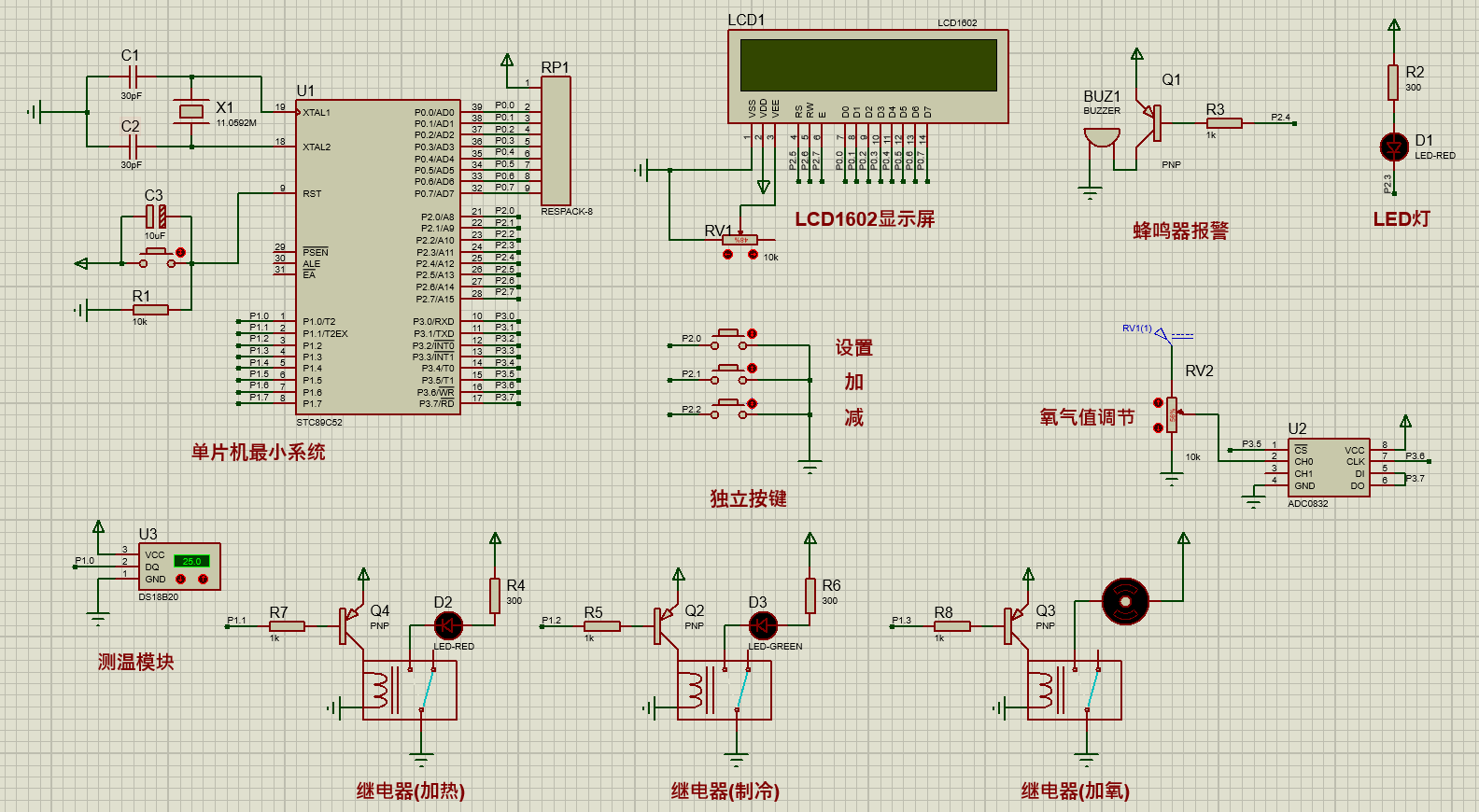

仿真图：
总体仿真资料：

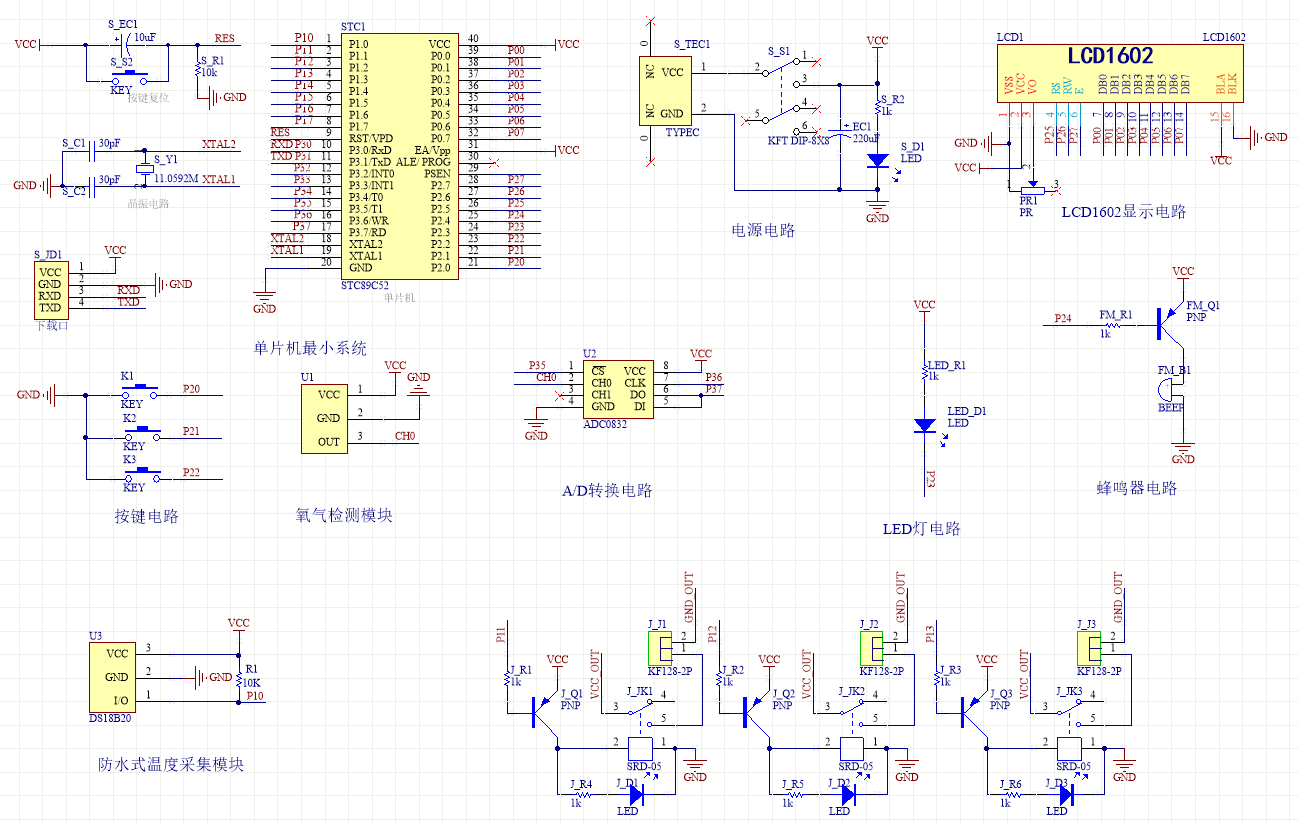

原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是水温检测模块，通过该模块检测当前的水温；第二部分是氧气检测模块，通过该模块检测当前的氧气浓度，将检测的数据通过A/D模数转换模块转换后传输到单片机；第三部分是按键模块，通过该模块可以切换界面、设置阈值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制加热制冷、充氧；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。具体系统框图如图3.1所示。
硬件清单：
