项目编号:mcuclub-044
设计简介:
项目名:基于单片机的防火防盗(仿真)的设计
项目编号:fz-044
单片机:STC89C52
功能简介:
1、通过4*4的矩阵键盘可输入密码、重置密码
2、通过AT24C02存储密码,实现掉电保存密码
3、通过人体热释电感应模块识别是否有人,有人时,自动亮黄灯照亮键盘,输入密码正确亮绿灯错误亮红灯,当输入密码错误次数大于等于3次,进行声光报警,并通过GSM发送“Someone broke into”
4、通过MQ-2检测烟雾值,当烟雾值大于设置最大值,进行声光报警,并通过GSM发送“Excessive smoke concentration”
5、通过DS18B20检测温度值,当温度值大于设置最大值,进行声光报警,并通过GSM发送“Temperature alarm”
6、通过LCD1602显示输入的密码(*号表示,防止被偷看),显示烟雾值、温度值
资料预览

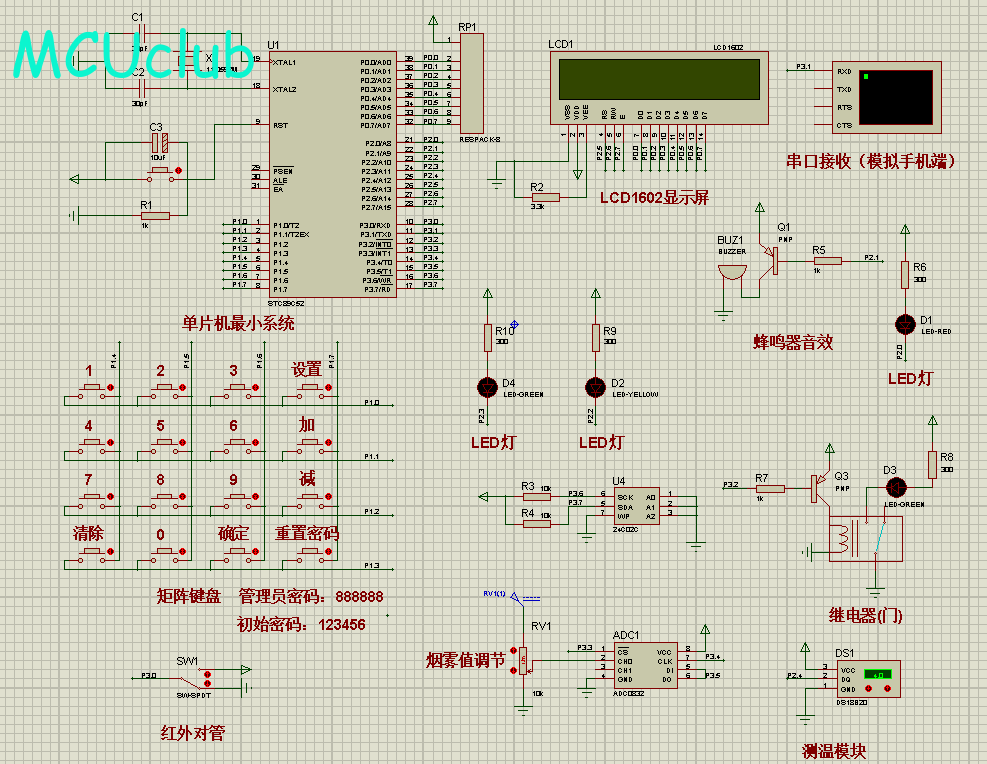

仿真图:

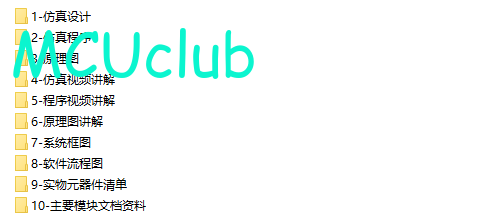

总体仿真资料:

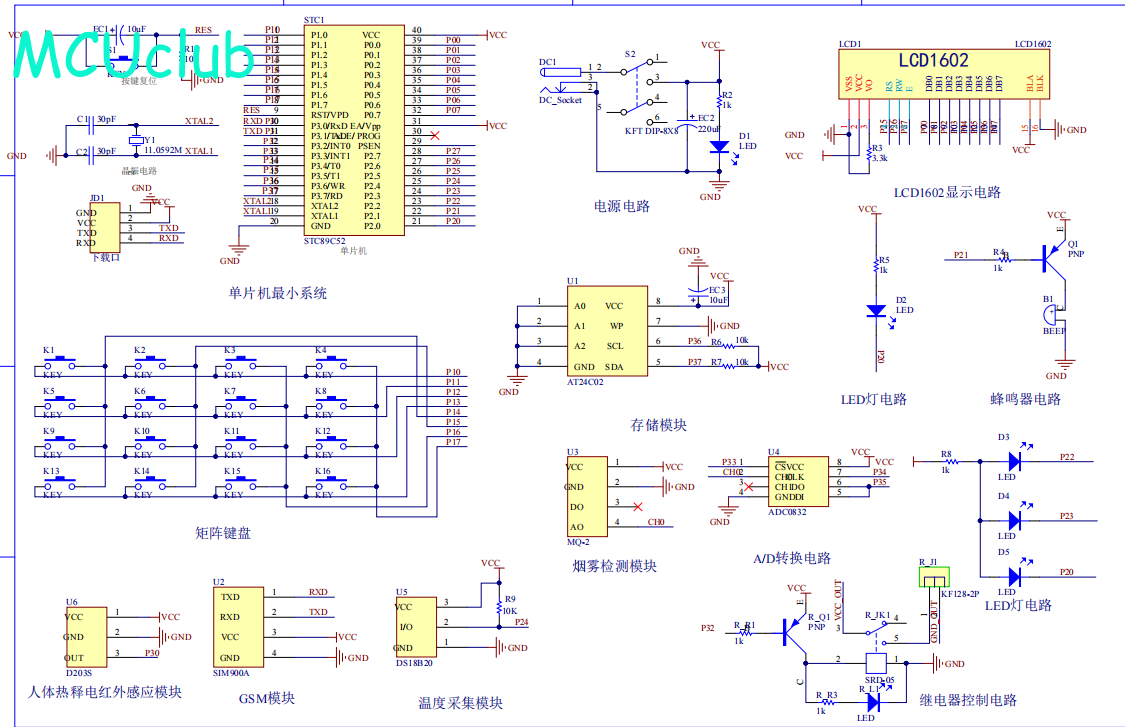

原理图:

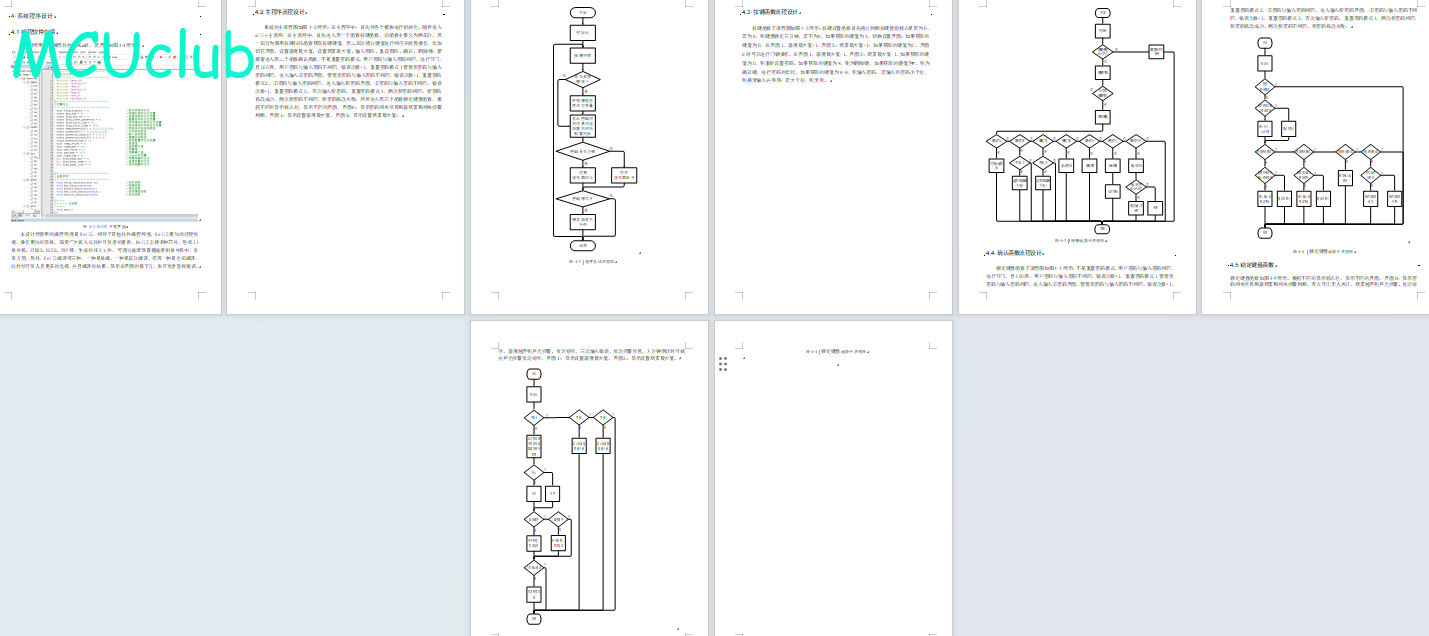

软件设计流程:

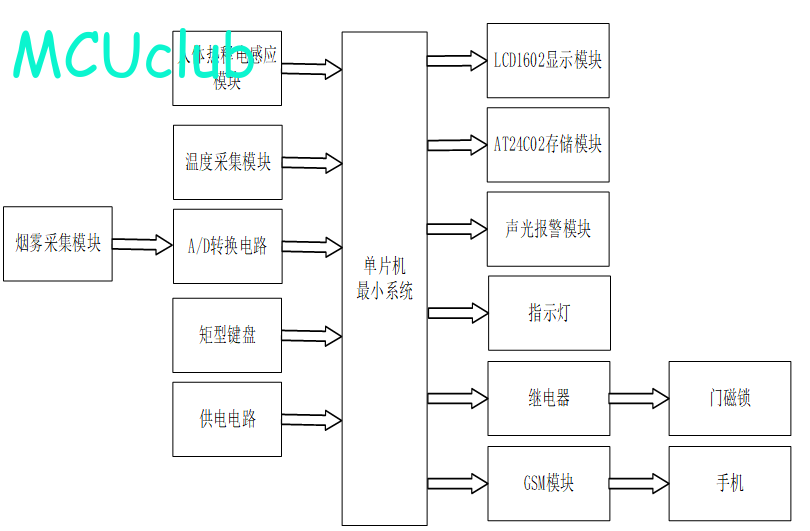

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成防火防盗的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是人体热释电检测模块,通过该模块检测是否有人,第二部分是温度检测模块,通过该模块检测当前的温度;第三部分是烟雾检测模块和A/D模数转换电路构成,检测环境中的烟雾浓度;第四部分4*4矩型键盘,通过该键盘可切换界面、设置温度及其烟雾的最大值、输入密码、修改密码等;第五部分是供电电路,给整个系统进行供电。输出由六部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示输入密码、密码错误、门开、重置密码成功、锁定时间及其当前的温度、烟雾浓度等等;第二部分是AT24C02存储模块,将用户设置的密码存储在该模块中,实现修改密码掉电保存;第四部分是声光报警模块,当检测到烟雾或者温度大于用户设置的最大值进行声光报警;第五部分是LED,当密码输入正确时,灯亮;第六部分时是继电器控制门磁锁,模拟开门;第七部分是GSM模块和手机进行连接,当检测到烟雾火使温度大于用户设置的最大值,给用户发送短信。

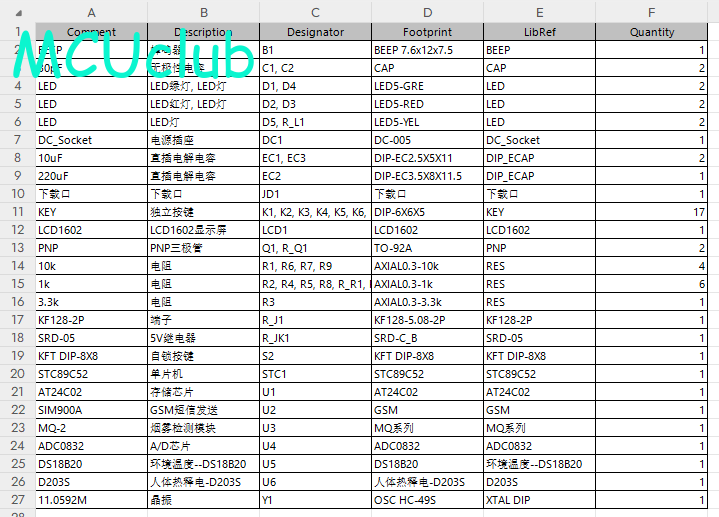

硬件清单:
