项目编号：mcuclub-044
设计简介：
项目名：基于单片机的温湿度（实物+仿真 ）的设计
单片机：STC89C52
功能简介：
1、通过DHT11温湿度模块检测当前温湿度，如果高于或低于设置温度上下限值时，加热、制冷、加湿、除湿分别打开。
2、通过按键进入设置界面调整上限限值。
3、通过LCD1602显示屏显示温湿度值和设置限值。
4、通过个继电器，控制加湿器，可以进行定时加湿多久，通过一个按键启动
5、可以切换模式（手动自动），手动模式下，温湿度异常，蜂鸣器报警，手动控制加热、制冷、加湿、除湿
资料预览

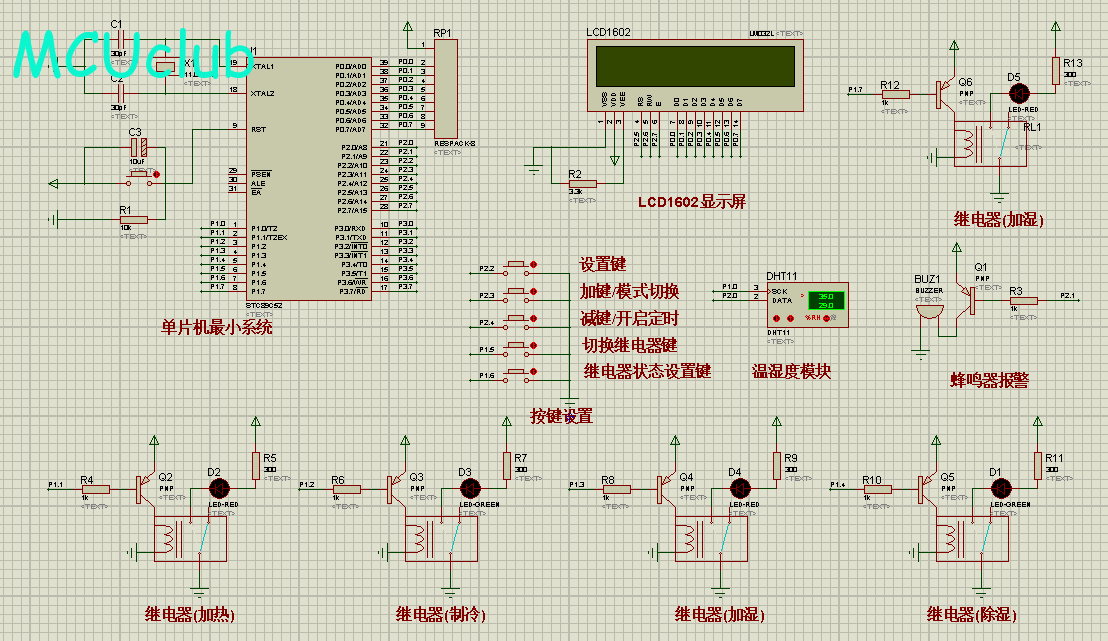

仿真图：

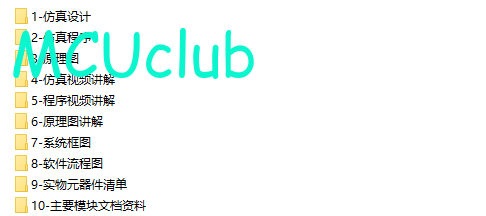

总体仿真资料：

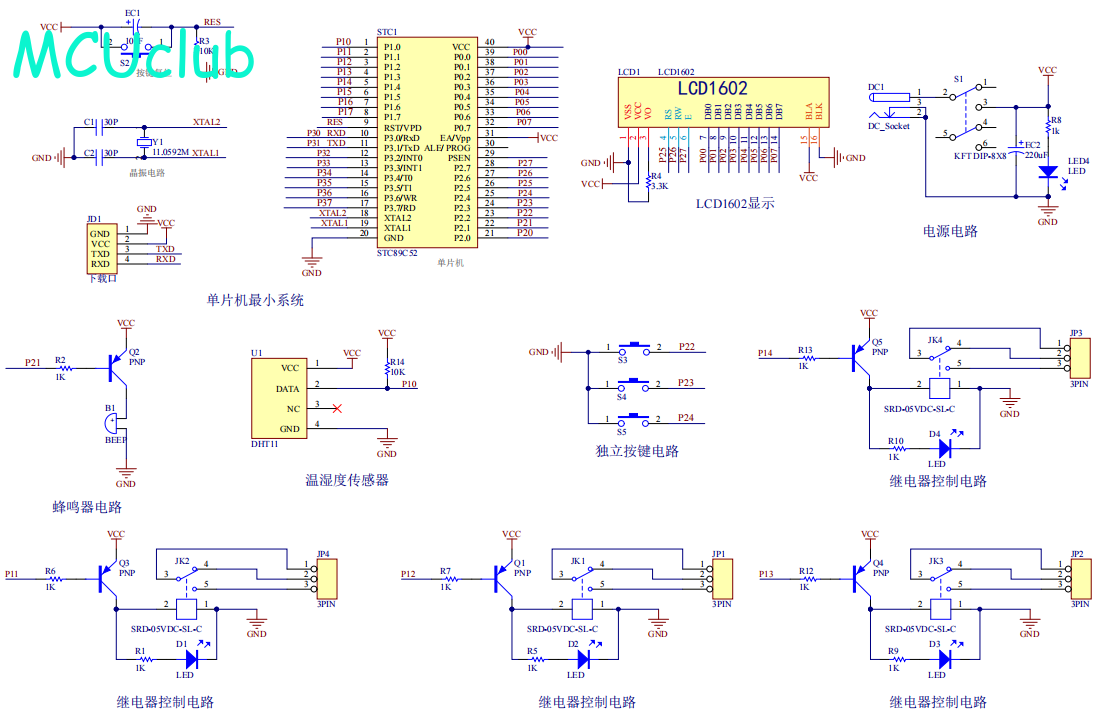

原理图：

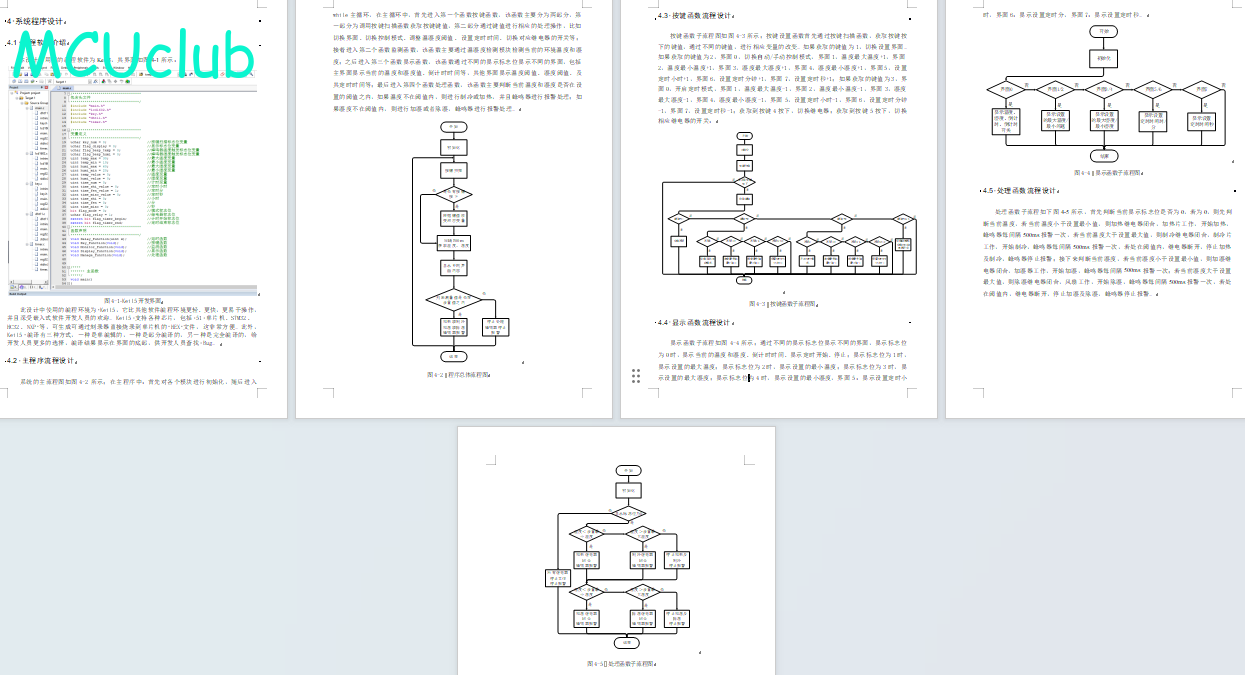

软件设计流程：

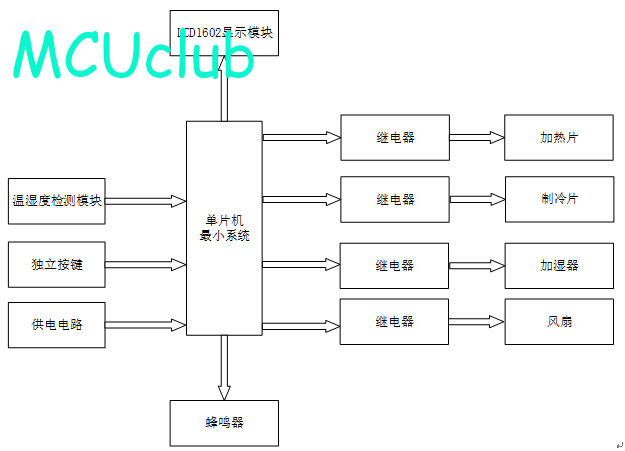

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成温湿度控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是DHT11温湿度检测模块，通过该模块可检测当前的温湿度值；第二部分是独立按键，通过三个独立按键切换界面和设置温湿度阈值；第三部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是LCD1602显示模块,通过该模块可以显示当前温度、湿度、设置的温湿度阈值等；第二部分是继电器控制加热片，当温度小于设置最小值时，加热继电器闭合，加热片工作，进行加热；第三部分是继电器控制制冷片，当温度大于设置最大值时，制冷继电器闭合，制冷片工作，进行制冷；第四部分是继电器控制加湿器，当湿度小于设置的最小值时，加湿继电器闭合，加湿器工作，进行加湿；第五部分是继电器控制风扇，当湿度大于设置的最大值时，除湿继电器闭合，风扇工作，进行除湿；第六部分是蜂鸣器，温湿度不在设置的阈值之内时，蜂鸣器每隔500ms报警一次。

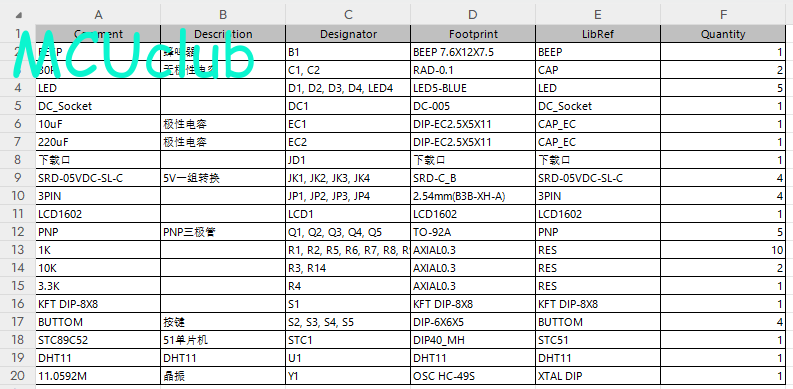

硬件清单：
