项目编号：mcuclub-hj-007-3
51单片机实物设计简介：
单片机类型：STC89C52
具体功能：
1、通过MS1100检测甲醛值，超过设置最大值进行声光报警，并开启风扇和净化器
2、通过MQ-135检测甲苯值，超过设置最大值进行声光报警，并开启风扇和净化器
3、通过按键设置各上限值，可以手动控制风扇和净化器、切换模式
4、通过显示屏显示数据
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制风扇和净化器、切换模式
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

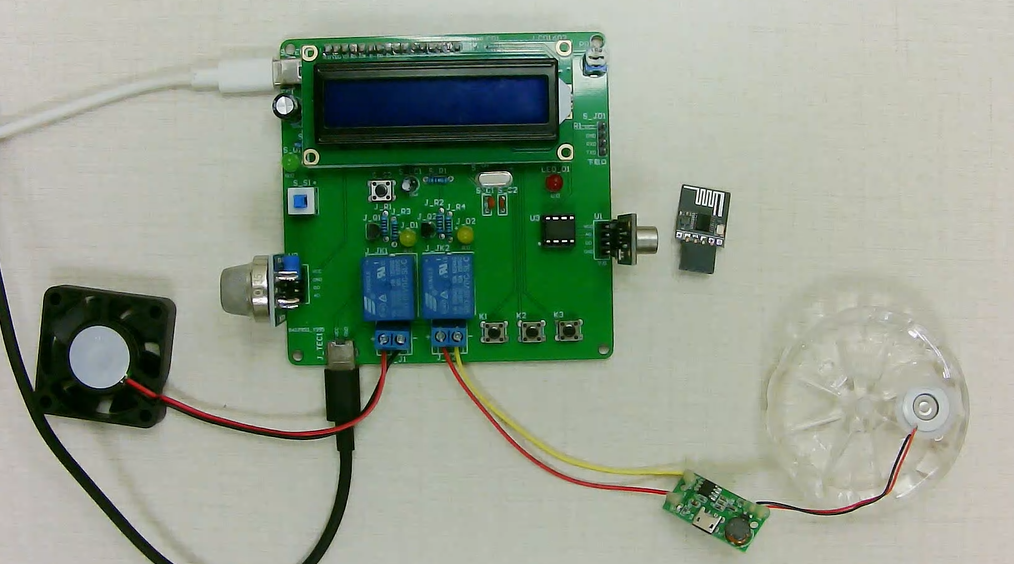

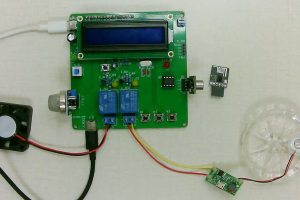

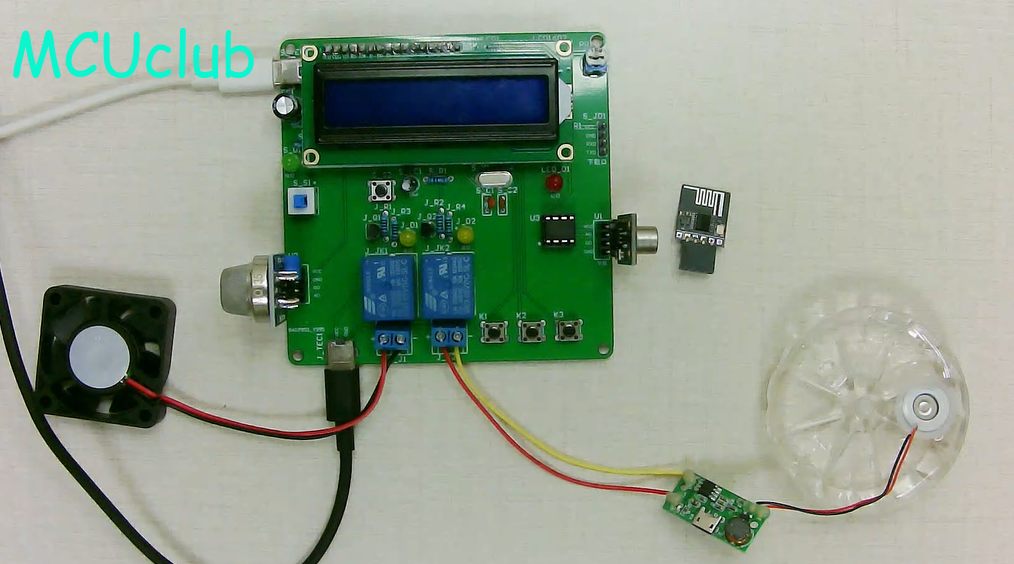

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

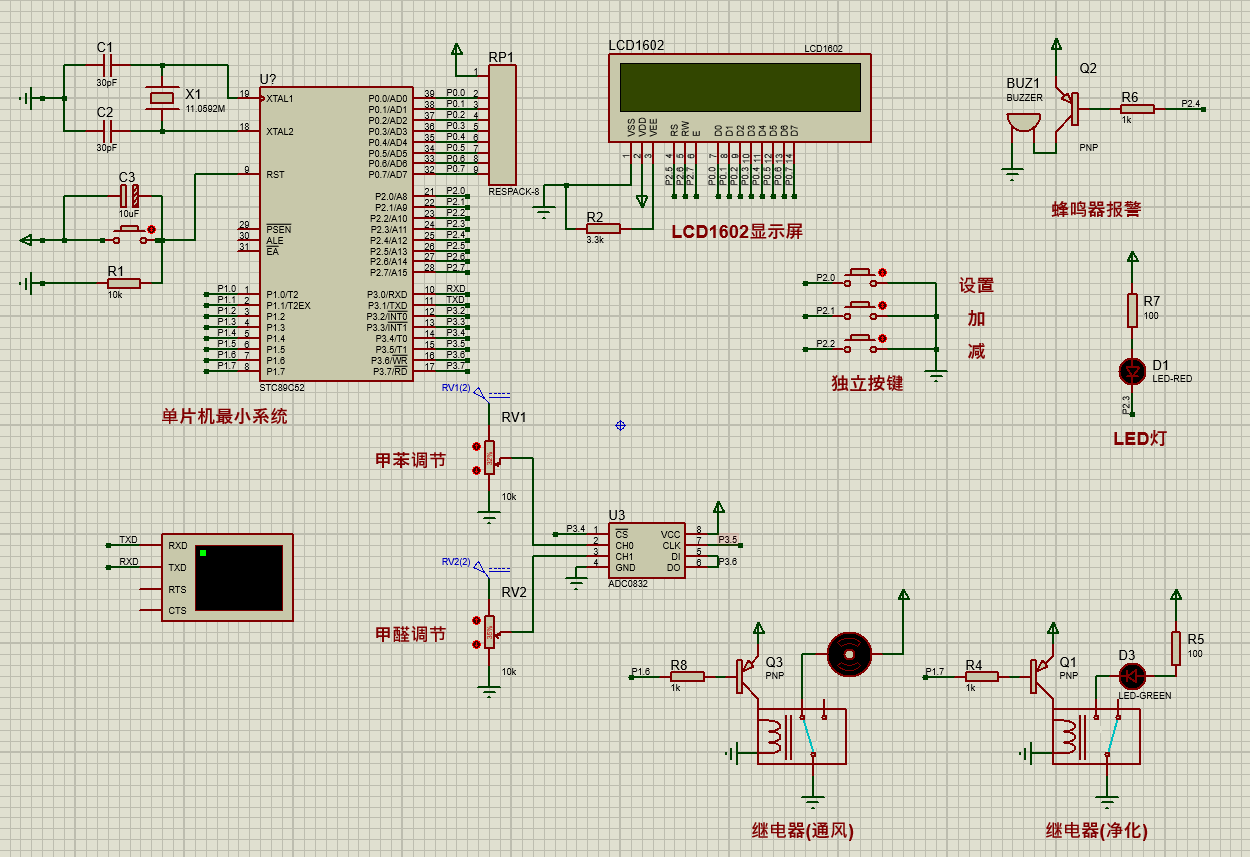

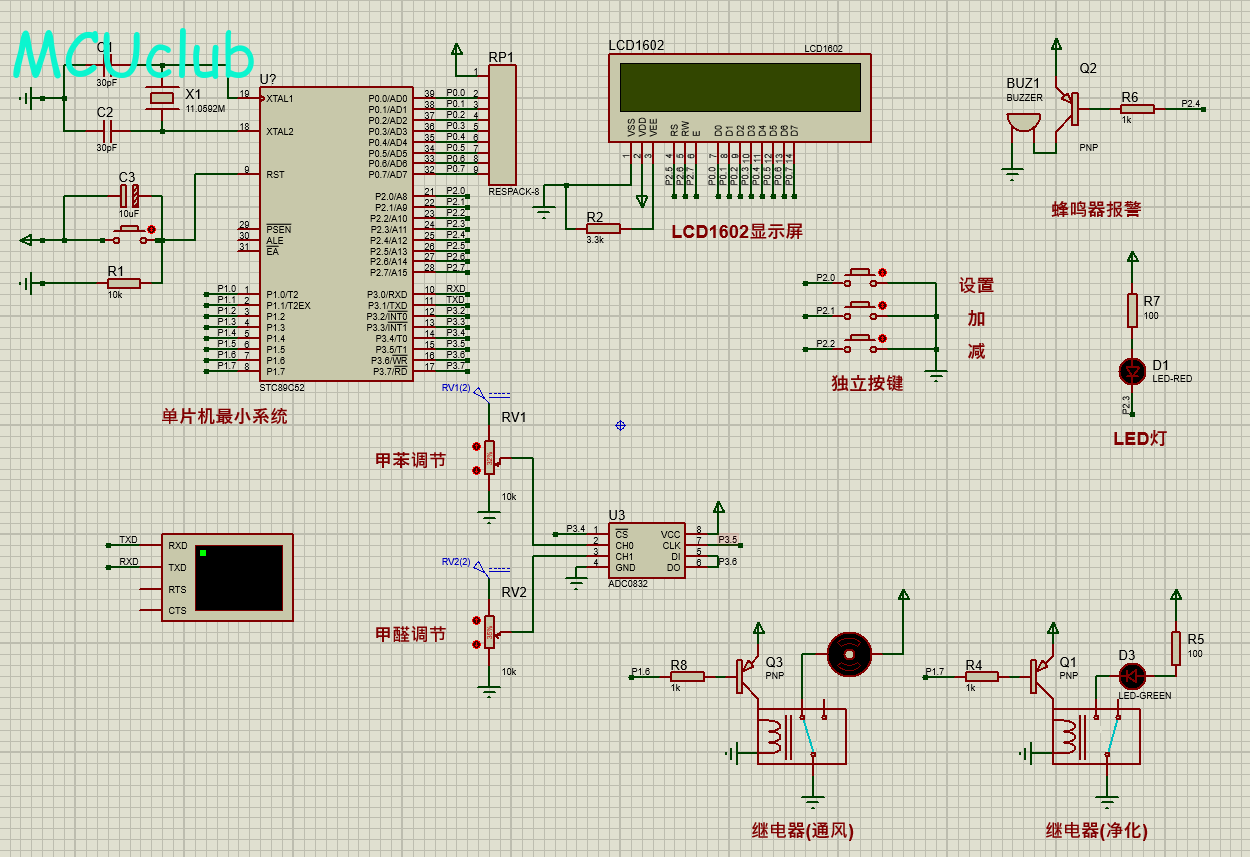

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

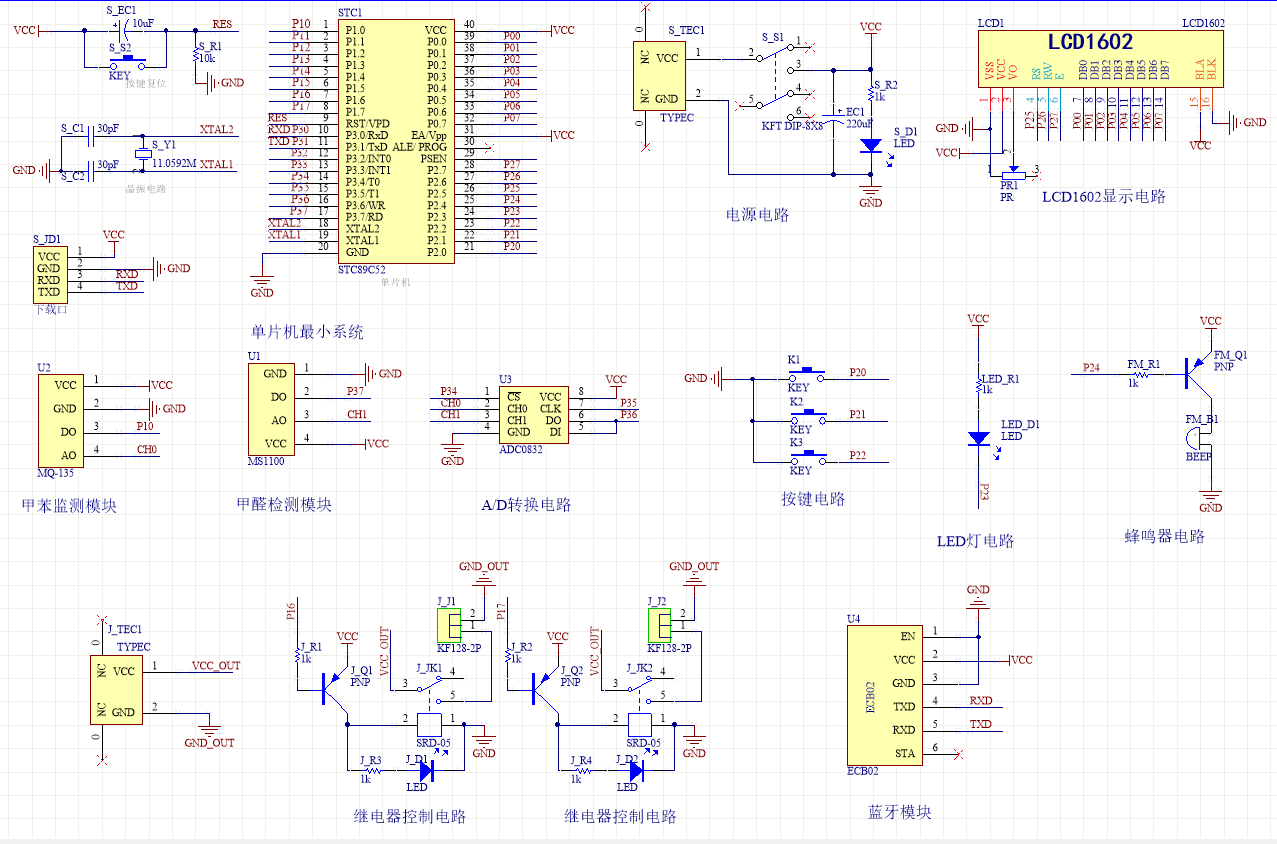

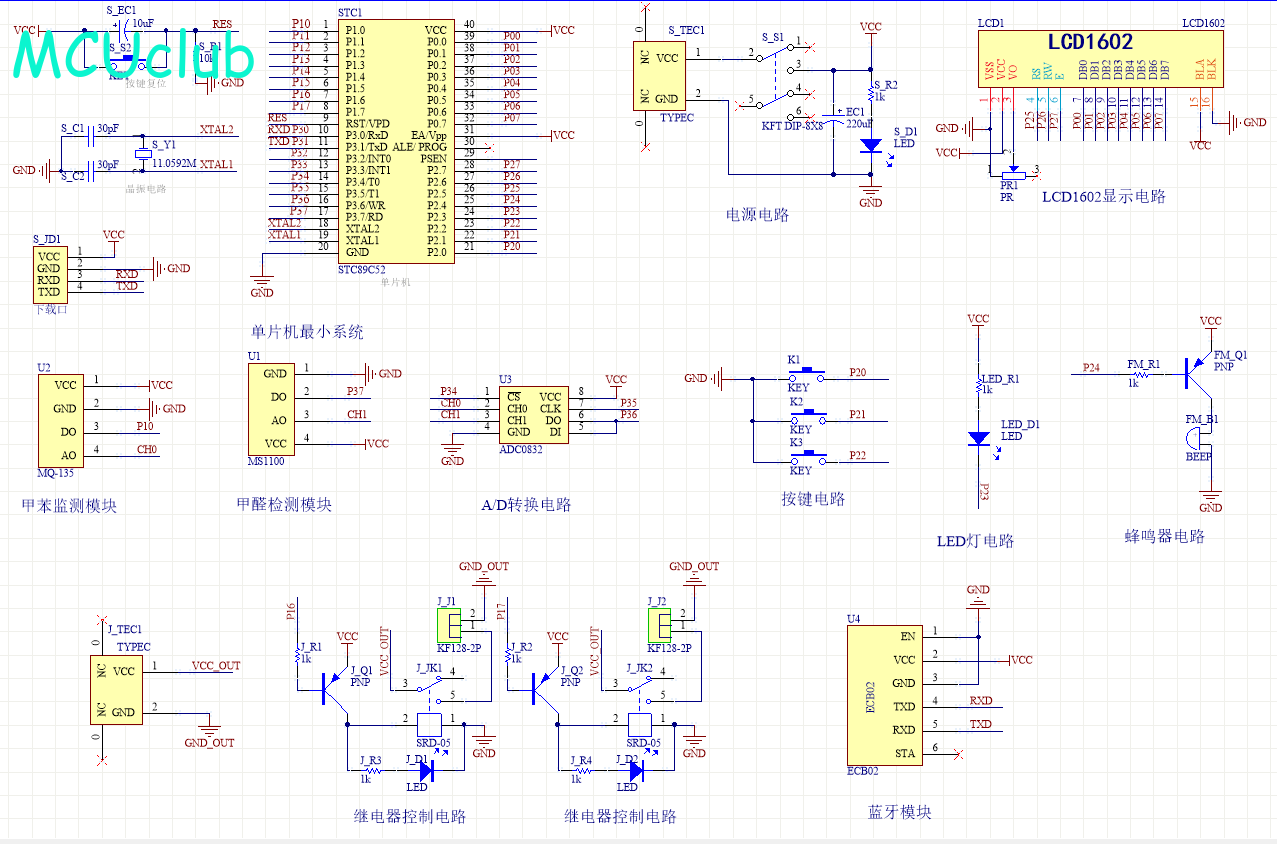

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

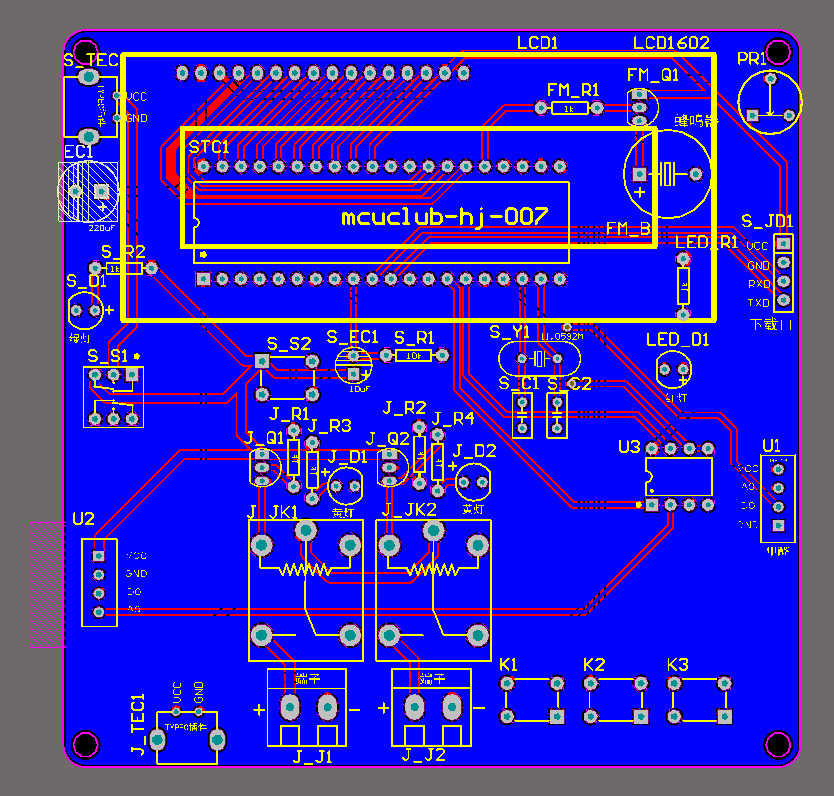

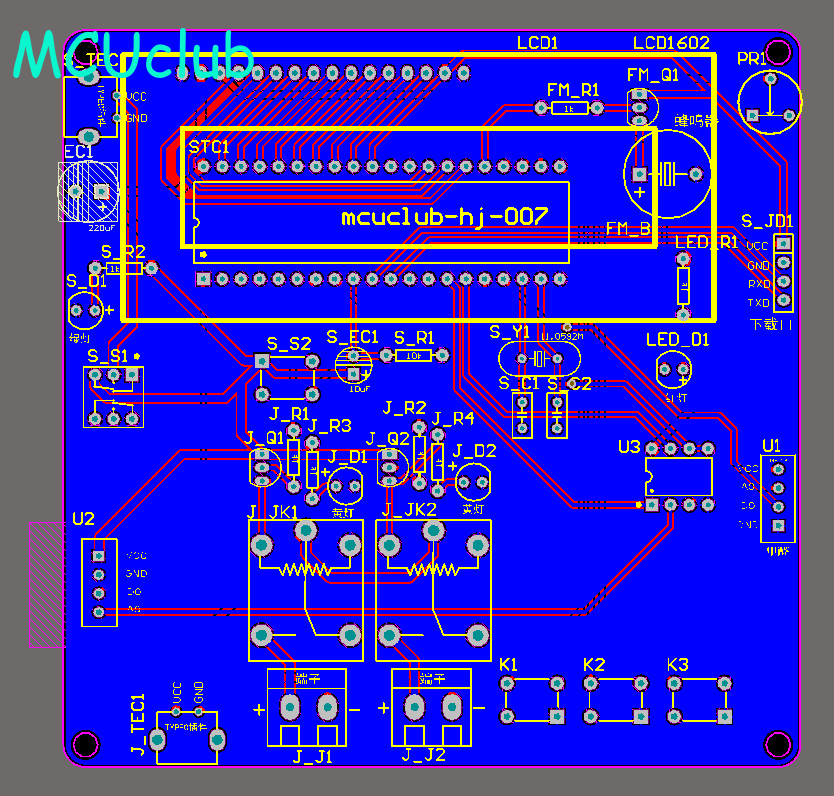

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

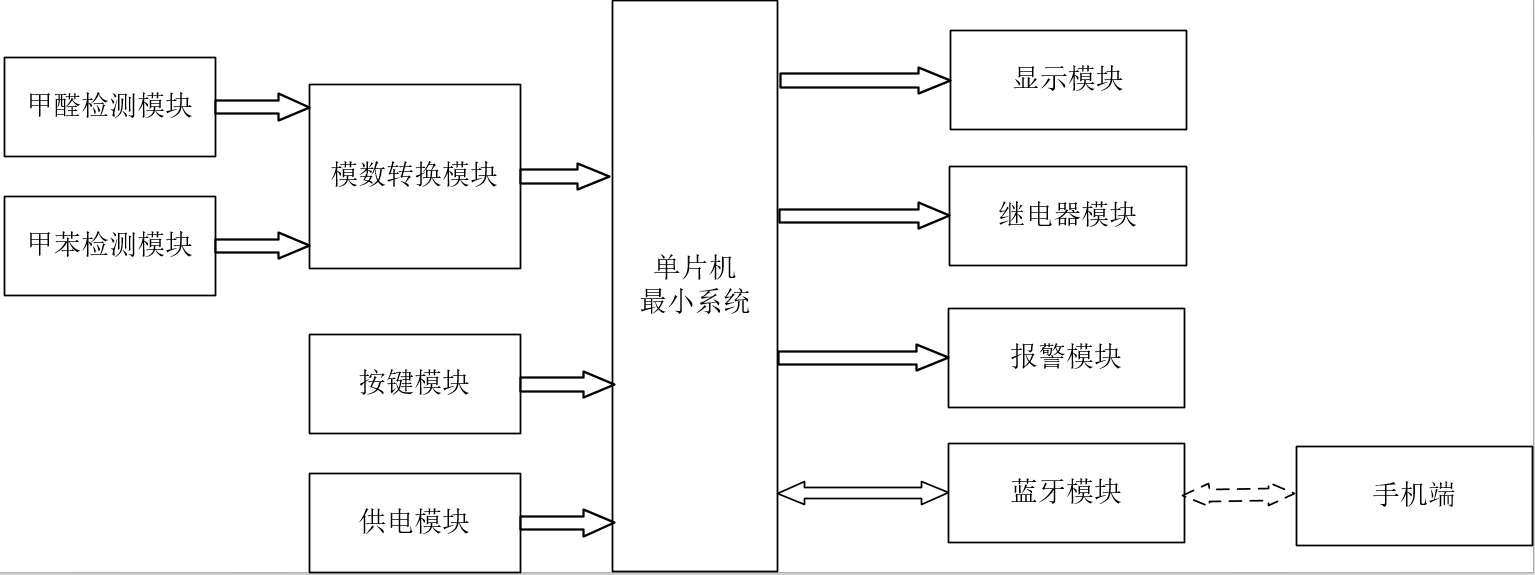

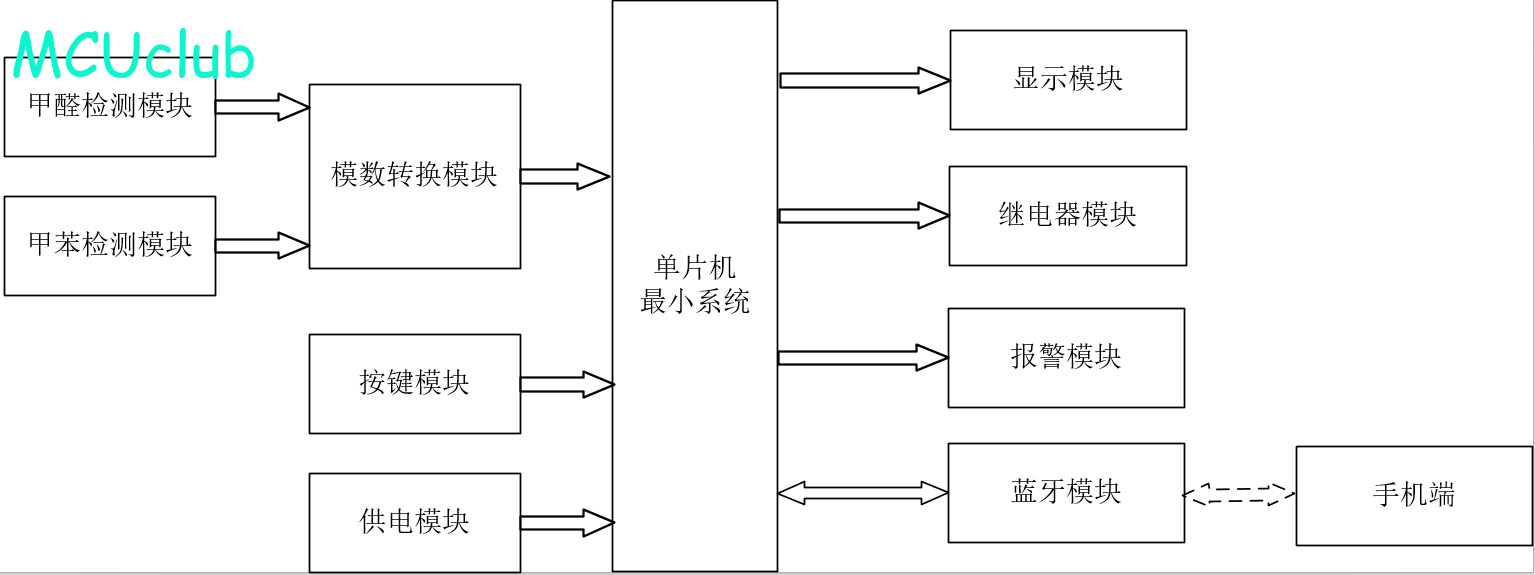

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
开题报告
下图为开题报告整体框架模板，基本上所有项目的开题报告格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
设计说明书
总字数：18000+
摘 要
随着国内的经济发展的加快，人们的生活水平在不断提高，房间装修也变得多种多 样，装饰装修材料中所含的污染物也越来越多，挥发到空气里的有害物质严重危害着人们的健康，所以在新房装修完入住之前要进行室内空气质量的检测。室内空气中主要污染物为甲醛、苯系物、TVOC 等有机类挥发化合物，而甲醛是最主要的有害物质之一，它主要来自装修中所用到的复合板材、乳胶漆等装修材料里，此次设计为了解决这个问题，设计一款空气质量检测系统，该系统分为软件设计和硬件设计，硬件设计包括：MS1100检测环境中的甲醛浓度，MQ-135检测甲苯的浓度，LCD1602将检测的数据进行显示，当检测到气体的浓度异常时，进行声光报警，并控制风扇和净化器的工作，使得空气中的环境处于正常的范围，蓝牙监测模块，将监测的数据传输到用户手机上，用户也可以通过手机远程控制通风或者净化器的工作，及其控制模式的切换；软件设计，此次设计采用Kil5作为此次设计的程序编程软件；通过软件和硬件配合使用，经过调试，此次设计可以准确检测环境中的甲苯、甲醛浓度，并及时控制外设进行处理，使得这些参数处于正常的范围之内，此外，此次设计还增加了远程监测和控制系统，用户可以远程接收监测的设计和远程对其进行控制；此次设计可以解决当前用户由于不及时了解当前环境中的空气参数进行实时监测，导致人们的生命安全和财产安全受到损失。
关键词：单片机；甲醛检测；甲苯检测；通风；净化器；蓝牙
Abstract
With the acceleration of domestic economic development, people’s living standards in the continuous improvement of room decoration has become a variety of samples, decoration materials contain more and more pollutants, volatilized into the air harmful substances seriously harm people’s health, so in the new house decoration before moving in to carry out indoor air quality detection. The main pollutants in indoor air are formaldehyde, benzene series, TVOC and other organic volatile compounds, and formaldehyde is one of the most harmful substances, it mainly comes from the decoration materials used in the composite board, latex paint and so on. In order to solve this problem, the design of an air quality detection system, the system is divided into software design and hardware design. Hardware design includes: MS1100 detects the concentration of formaldehyde in the environment, MQ-135 detects the concentration of toluene, and LCD1602 displays the detected data. When abnormal gas concentration is detected, sound and light alarm is carried out, and the fan and purifier are controlled to make the environment in the air within the normal range. Bluetooth monitoring module transmits the monitored data to the user’s mobile phone. Users can also remotely control the work of ventilation or purifier and switch the control mode through their mobile phones. Software design. Kil5 is used as the programming software for this design. Through the use of software and hardware, after debugging, the design can accurately detect the concentration of toluene and formaldehyde in the environment, and timely control the peripheral processing, so that these parameters are in the normal range, in addition, the design also adds a remote monitoring and control system, users can receive the design of remote monitoring and remote control; This design can solve the problem that the current users do not timely understand the air parameters in the current environment for real-time monitoring, resulting in the loss of people’s life and property safety.
Keywords:MCU; Formaldehyde detection; Toluene detection; Ventilation; Purifier; bluetooth
目录
摘要
Abstract
第一章 绪论
1.1 选题背景及实际意义
1.2 国内外研究现状
1.3本论文研究目标与框架
第二章 系统设计方案
2.1整体设计方案
2.2主要元器件选择
2.2.1主控芯片选择
2.2.2显示方案选择
2.2.3 MQ-135甲苯监测模块方案选择
2.2.4 甲醛检测模块方案选择
第三章硬件设计
3.1单片机最小系统
3.1.1主控模块电路
3.1.2复位电路
3.1.3电源电路
3.1.4下载电路
3.2 MQ-135甲苯监测模块电路
3.3 甲醛检测模块电路
3.4 LCD1602液晶显示模块电路
3.5 报警模块电路
3.6 按键模块电路
3.7 继电器控制电路
3.8 蓝牙模块电路
第四章软件设计
4.1 编程软件介绍
4.2 系统主流程设计
4.3 A/D模数转换子流程
4.4 独立按键
4.5 LCD1602液晶显示子流程
4.6 蓝牙模块子流程
第五章 仿真测试
5.1 仿真总体设计
5.2 甲苯监测仿真测试
5.3 甲醛气体监测仿真测试
5.4 蓝牙测控仿真测试
第六章 实物测试
6.1 实物总体设计
6.2 甲苯监测实物测试
6.3 甲醛气体监测实物测试
6.4 蓝牙测控实物测试
第七章 结论
参考文献
致谢
附录
附录1：原理图
附录2：PCB
附录2：主程序
购买后可查看具体内容！
答辩PPT
下图为答辩PPT整体框架模板，基本上所有项目的答辩PPT格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
