项目编号：mcuclub-cl-014
STM32单片机实物设计简介：
单片机类型：STM32F103C8T6
具体功能：
1、有东西南北四个方向，每个方向都有一个两位数码管和三个LED灯（红绿黄）
2、可以按键设置各方向上的总时间
3、可以按键控制某个方向常绿，以达到疏通救火车消防车道路
4、通过4对分离式红外对射管测四个方向上的车流量，从而自动调整绿灯时间
5、通过四个红外对射管检测行人是否闯红灯，如果闯红灯，则蜂鸣器报警
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

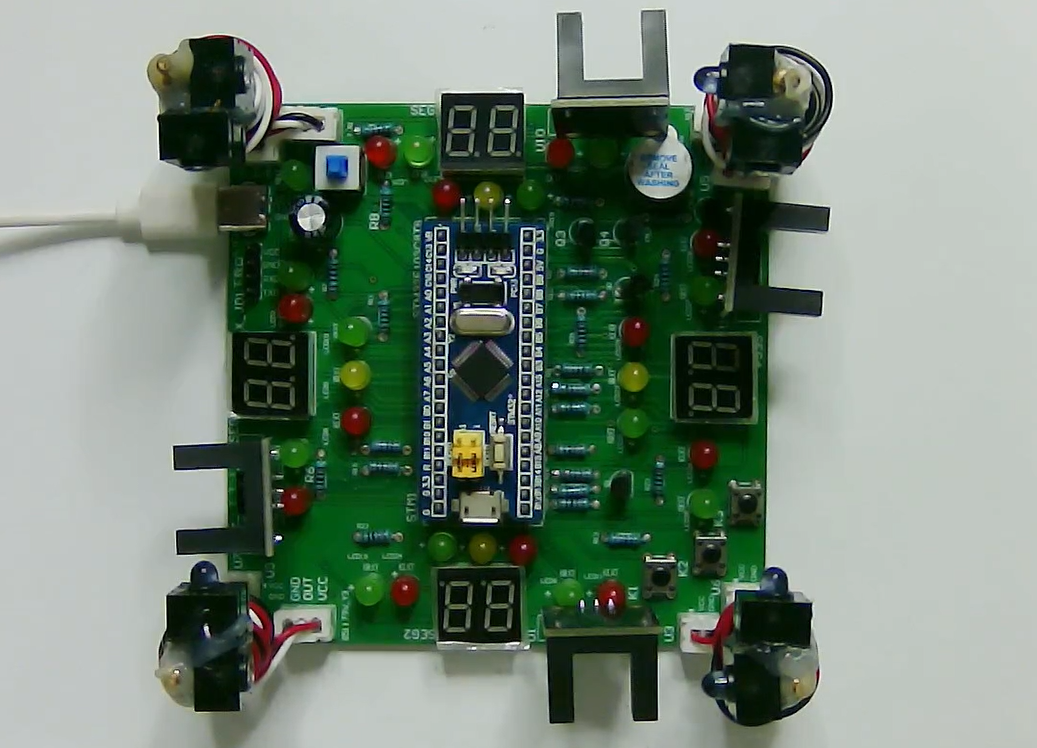

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

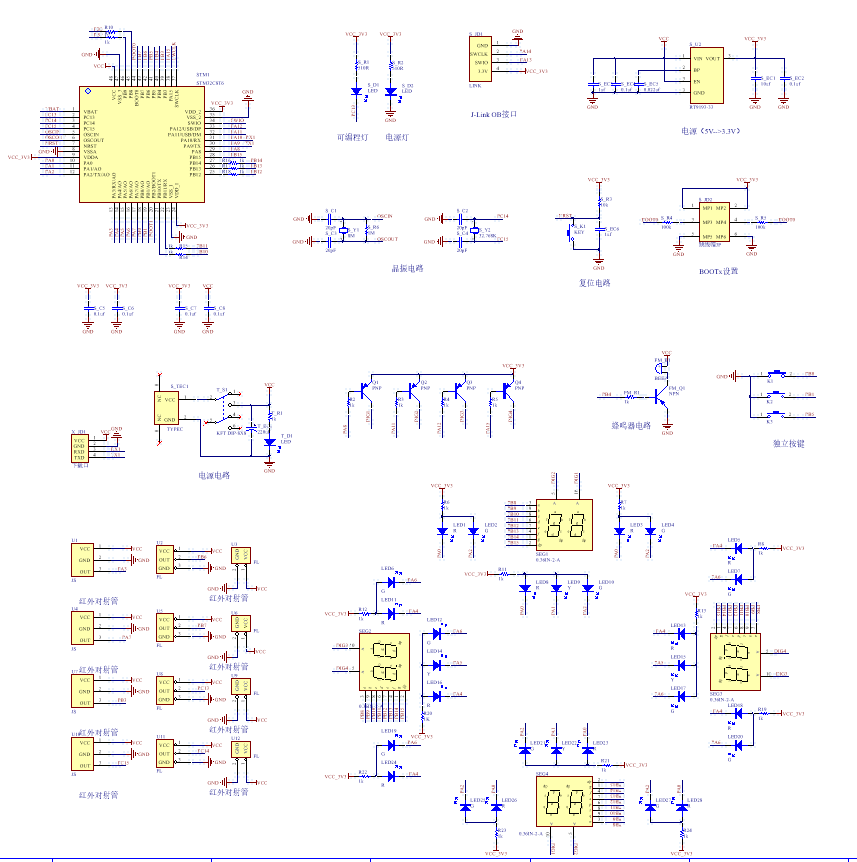

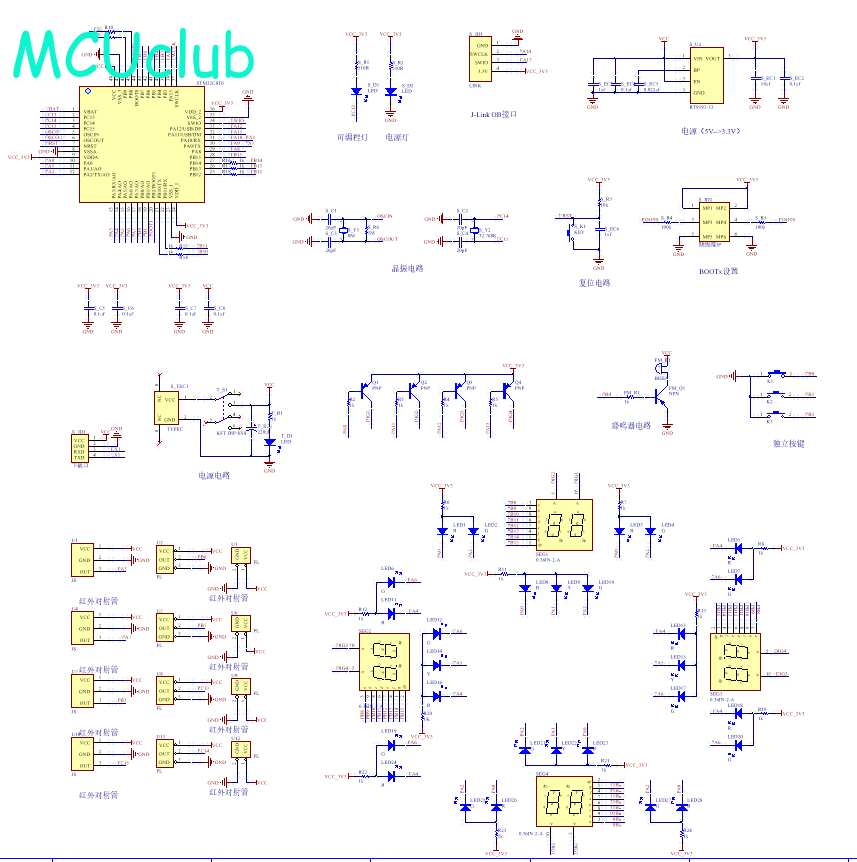

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

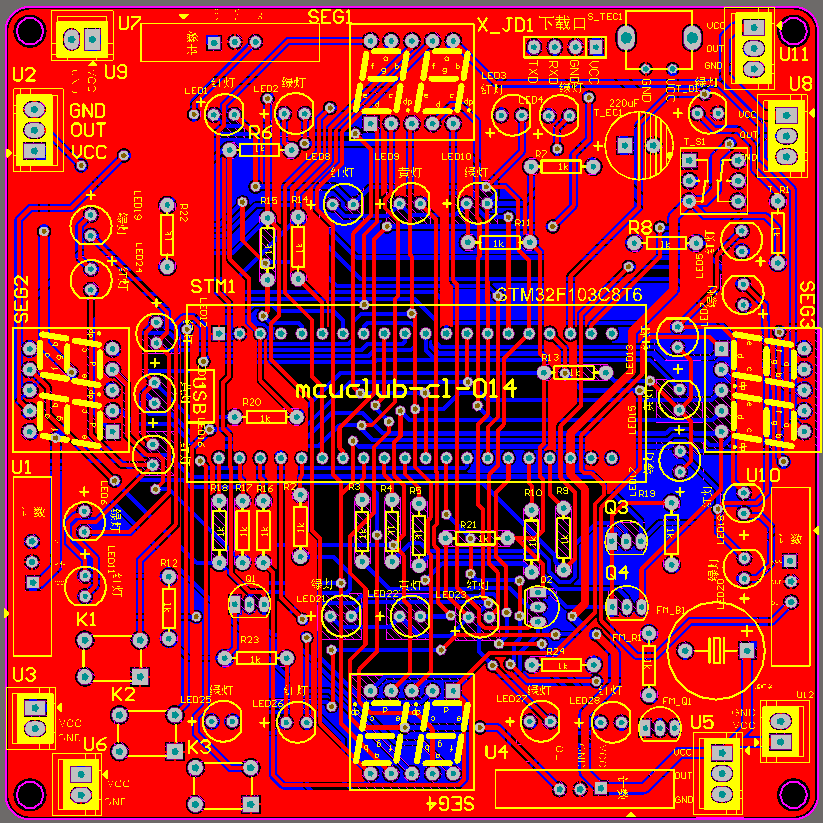

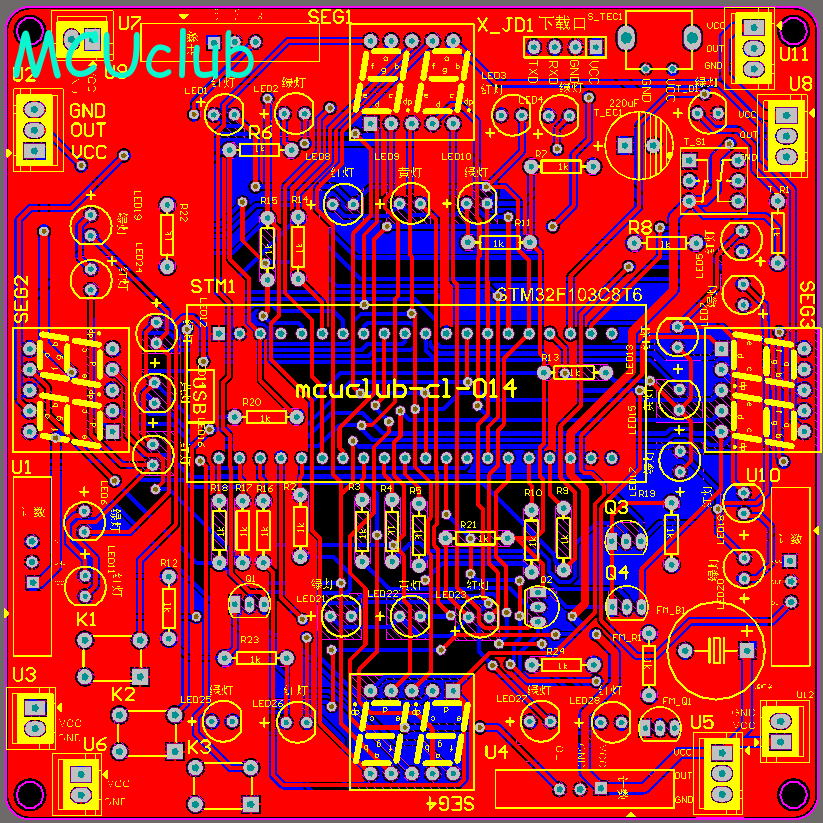

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

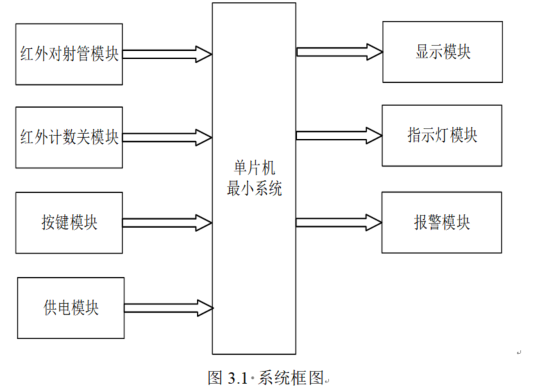

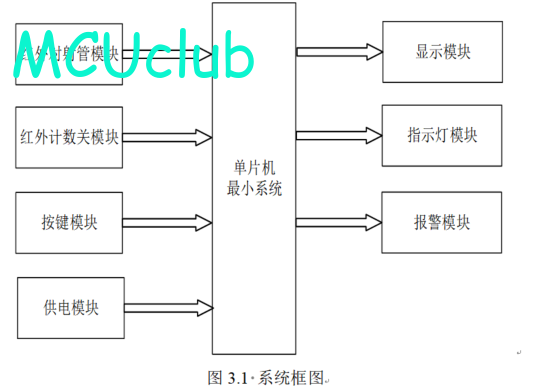

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

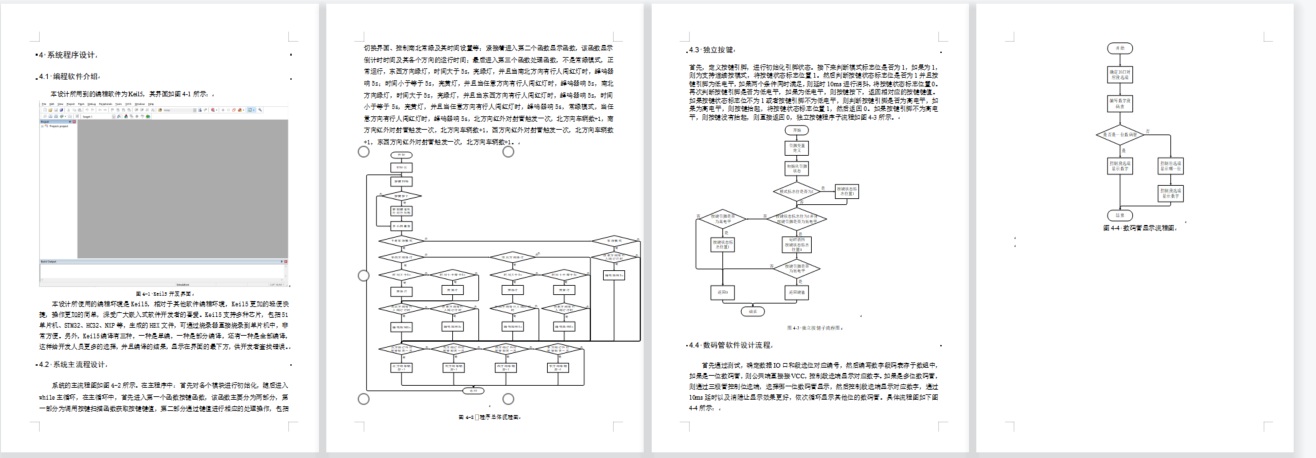

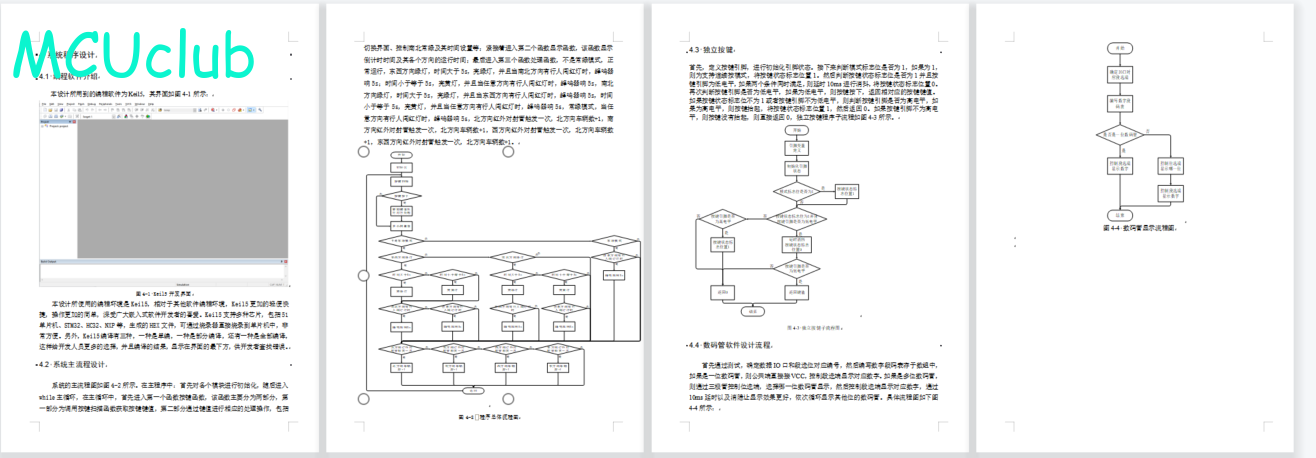

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
开题报告
下图为开题报告整体框架模板，基本上所有项目的开题报告格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
设计说明书
总字数：15000+
摘 要
此次设计的交通线系统，可以实现对当前交通通行的智能控制，解决当前交通拥挤的问题；此次设计通过单片机设计，通过四个数码管放置在东南西北四个方向，给不同方向通行的用户显示时间进行提醒；该方向进行通行时，采用绿灯进行显示，该方向上的驾驶员和行人可以进行通过在通行倒计时5秒内，进行黄灯点亮进行提示，时间结束切换点亮的通行位置；管理人员可以手动设置通行的间隔时间，按下设置键进入南北方向通行设置时间，通过加键和减键可以对时间进行设置，再次按下设置键进入东西方向时间设置的界面，再次按下设置键，返回测量界面；在测量界面交通管理人员可以通过设置按键按下进入该方向常绿的界面，该功能主要解决当前当出现紧急情况时，使得紧急车辆可以快速进行通过；除此之外，此次设计在四个方向放置四个红外对射管，对当前该方向上，需要通行的车辆进行检测，该方向通行的时间为车辆数×5s，使得该方向的车辆可以进行通过，防止出现，当前方向出现需要通行大量的车辆时，通行时间较短，而车辆较少的一方，其占用大量的时间。此次设计的交通灯，其成本较低，维护较为简单，且能够满足当前用户的需求。
关键词:交通灯；自动测控；手动控制；数码管
Abstract
The design of the traffic line system, can achieve the current traffic flow of intelligent control, to solve the current traffic congestion problem; The design through the single-chip design, through the four digital tube placed in the southeast and northwest four directions, to the user in different directions to display the time to remind; When passing in this direction, the green light will be used to display. Drivers and pedestrians in this direction can be prompted by lighting the yellow light within 5 seconds of passing countdown, and switch the lit traffic position when the time is over. The manager can manually set the passage interval, press the set button to enter the north-south direction of the passage setting time, by adding and subtraction to set the time, press the set button again to enter the east-west direction of the time setting interface, press the set button again to return to the measurement interface; In the measurement interface, traffic management personnel can enter the evergreen interface by setting the button. This function mainly solves the current emergency situation, so that emergency vehicles can quickly pass through. In addition, this design in four directions to place four infrared correlation tube, the current, the direction need to traffic vehicle detection, the direction of the passage of time for the vehicle number x 5 s, makes the direction of the vehicle can be passed, prevent, there was a need to pass a large number of vehicles the current direction, transit time is shorter, and less traffic on one side, It takes a lot of time. The design of the traffic light, its cost is low, maintenance is relatively simple, and can meet the needs of the current user.
Key words: traffic lights; Automatic measurement and control; Manual control; Digital tube
目 录
第1章 绪论
1.1 选题背景及实际意义
1.2 国内外研究现状
1.2.1 交通信号控制系统在国外的研究现状
1.2.2 交通信号控制系统在国内的研究现状
1.3 本论文研究目标
第2章 系统设计方案
2.1 主要元器件选择
2.1.1 主控芯片方案选择
2.1.2 显示模块方案选择
2.1.3 按键模块方案选择
2.2 整体设计方案
第3章 硬件设计
3.1 单片机最小系统
3.1.1 主控模块电路
3.1.2 晶振电路
3.1.3 复位电路
3.1.4 电源电路
3.1.5 下载电路
3.2 红外对管电路
3.3 显示模块电路
3.4 按键模块电路
3.5蜂鸣器报警模块
第4章 系统程序设计
4 系统程序设计
4.1 编程软件介绍
4.2 系统主流程设计
4.3 独立按键
4.4 数码管软件设计流程
第5章 实物测试
5.1 实物调试部分
5.1 整体实物测试电路图
5.2 红绿灯正常运行实物测试
5.3 手动设置通行时间实物测试
5.4 紧急情况控制该方向交通灯常绿实物测试
5.5 车流量控制红绿灯通行时间实物测试
结论
参 考 文 献
附录
附录1：原理图
附录2：PCB
附录3：主程序
购买后可查看具体内容！
答辩PPT
下图为答辩PPT整体框架模板，基本上所有项目的答辩PPT格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
