项目编号：mcuclub-jj-006
STM32单片机WIFI版实物设计简介：
单片机类型：STM32F103C8T6
具体功能：
1、通过4*4的矩阵键盘中的0-9为数字键，*为删除键，#为确定键，A为重置密码键，B为一键还原密码键，C为添加指纹，D为删除指纹
2、重置密码过程：管理员密码–>旧密码–>新密码–>再次新密码
3、一键还原：输入管理员密码，直接还原密码123456
4、添加指纹：输入管理员密码，再添加指纹
5、删除指纹：输入管理员密码，再删除指纹
6、通过AT24C02存储密码，实现掉电保存密码
7、当输入密码或指纹总错误次数大于等于3次，进行锁定键盘及指纹模块3分钟，在此期间，每按一次按键都会蜂鸣器报警
8、通过继电器控制门磁锁，模拟开门和关门
9、通过显示屏显示输入的密码（*号表示，防止被偷看），另外，输入密码可以前后加入扰乱码，只要包含正确密码即可
扩展功能：通过WIFI模块可手机端一键开锁
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

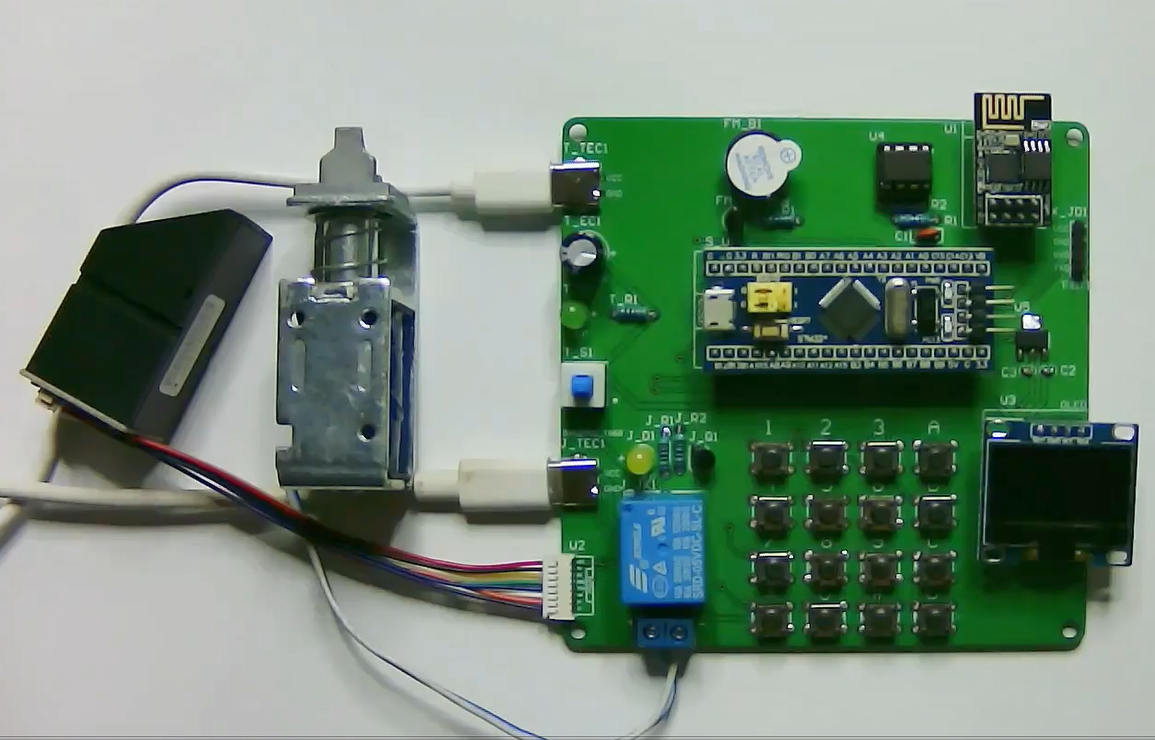

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

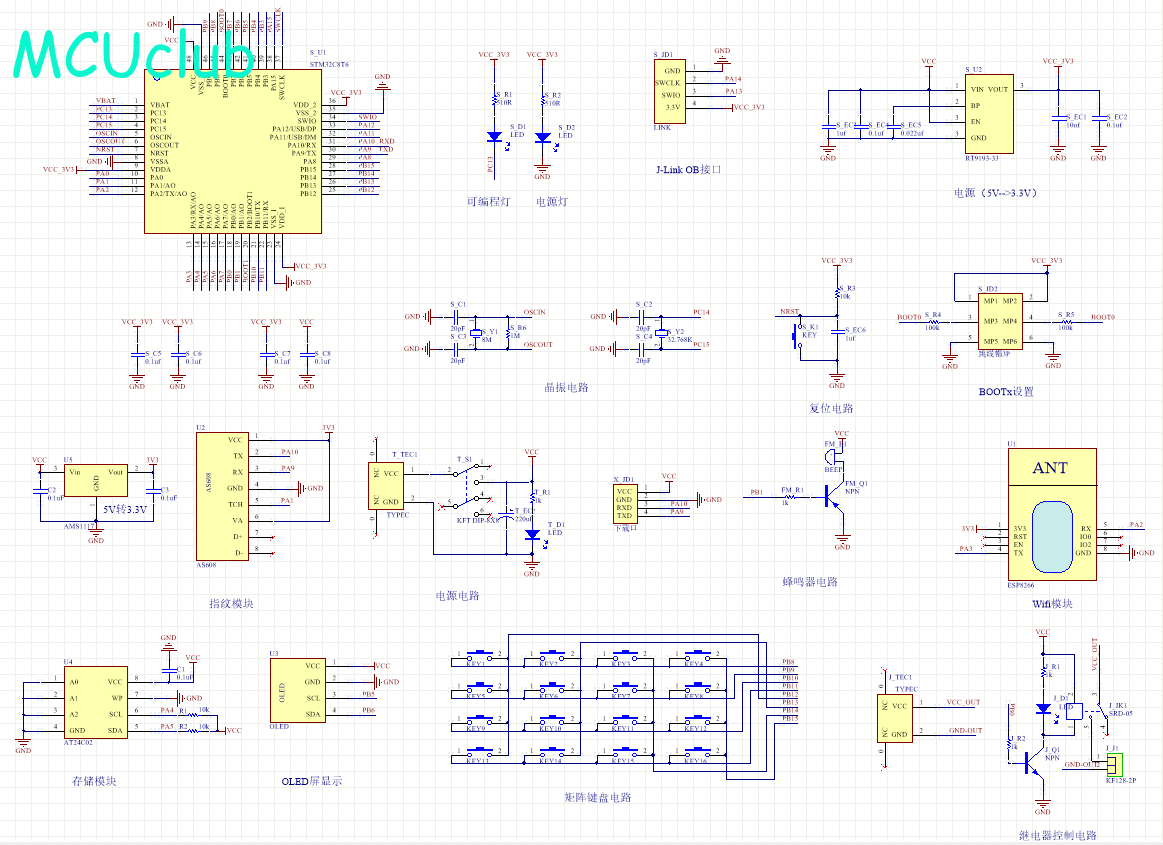

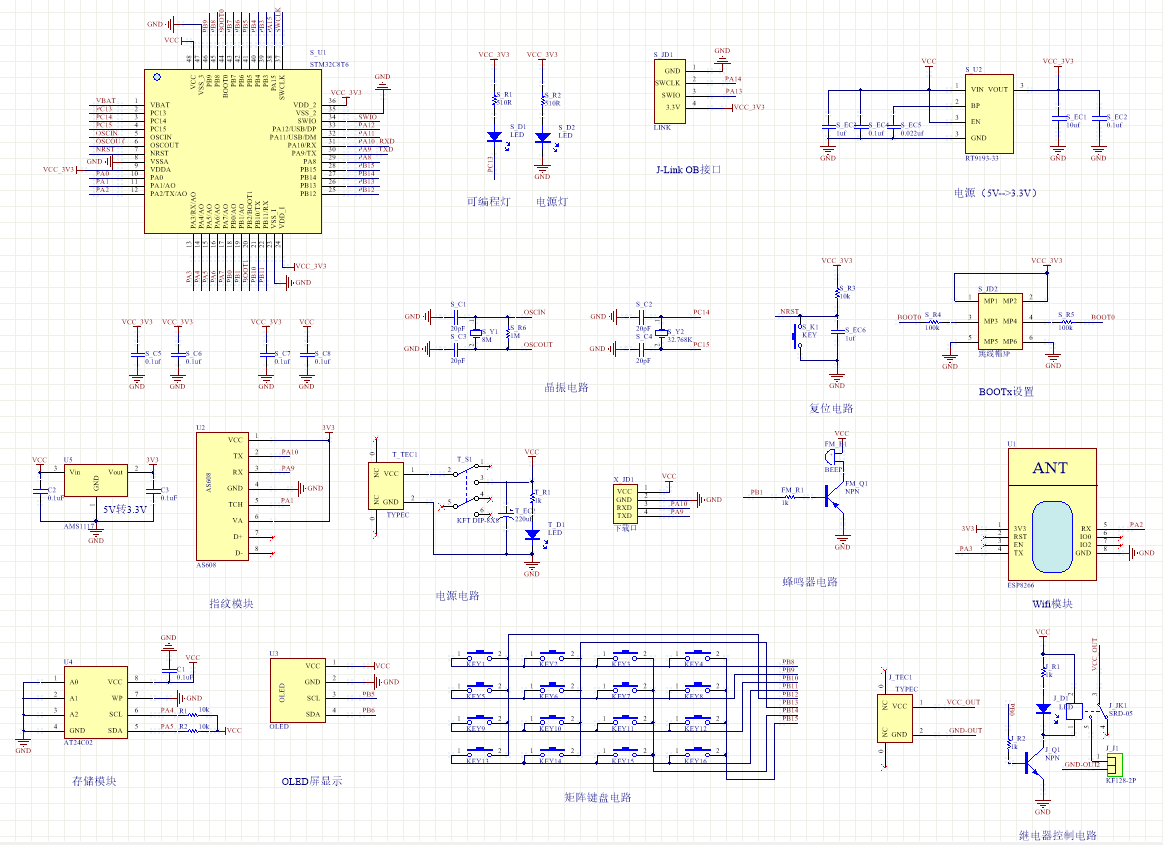

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

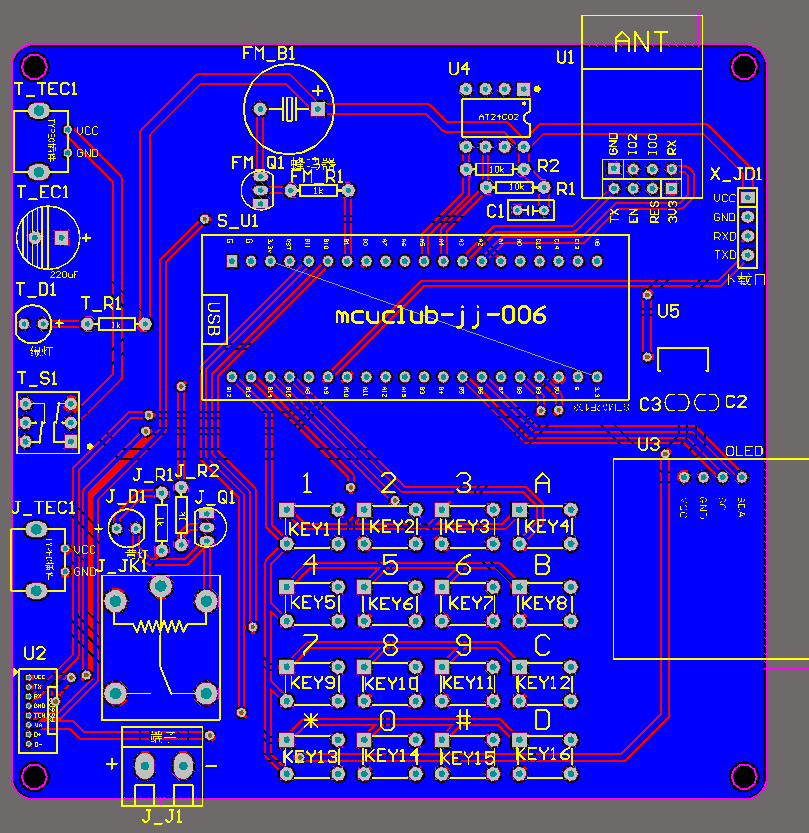

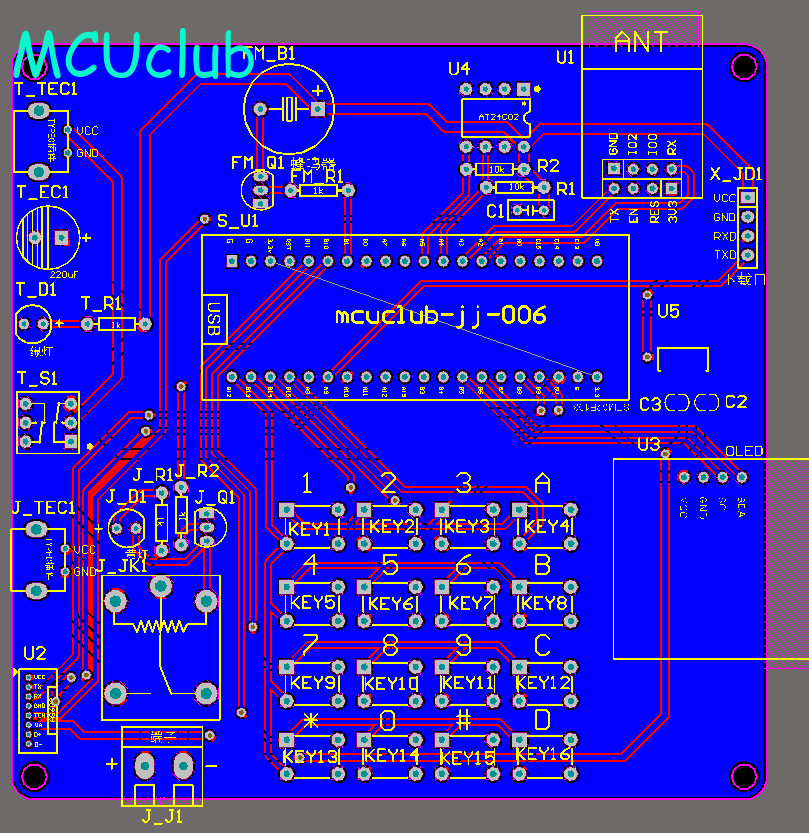

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

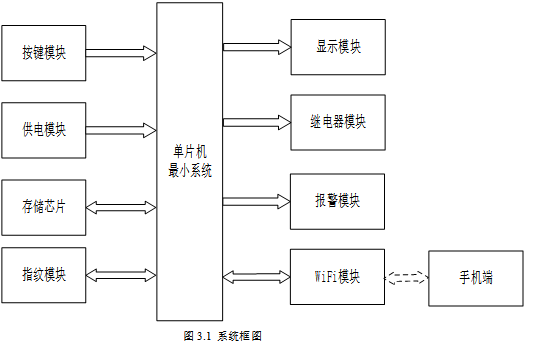

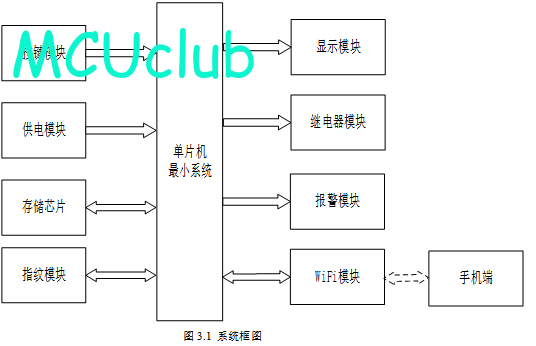

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

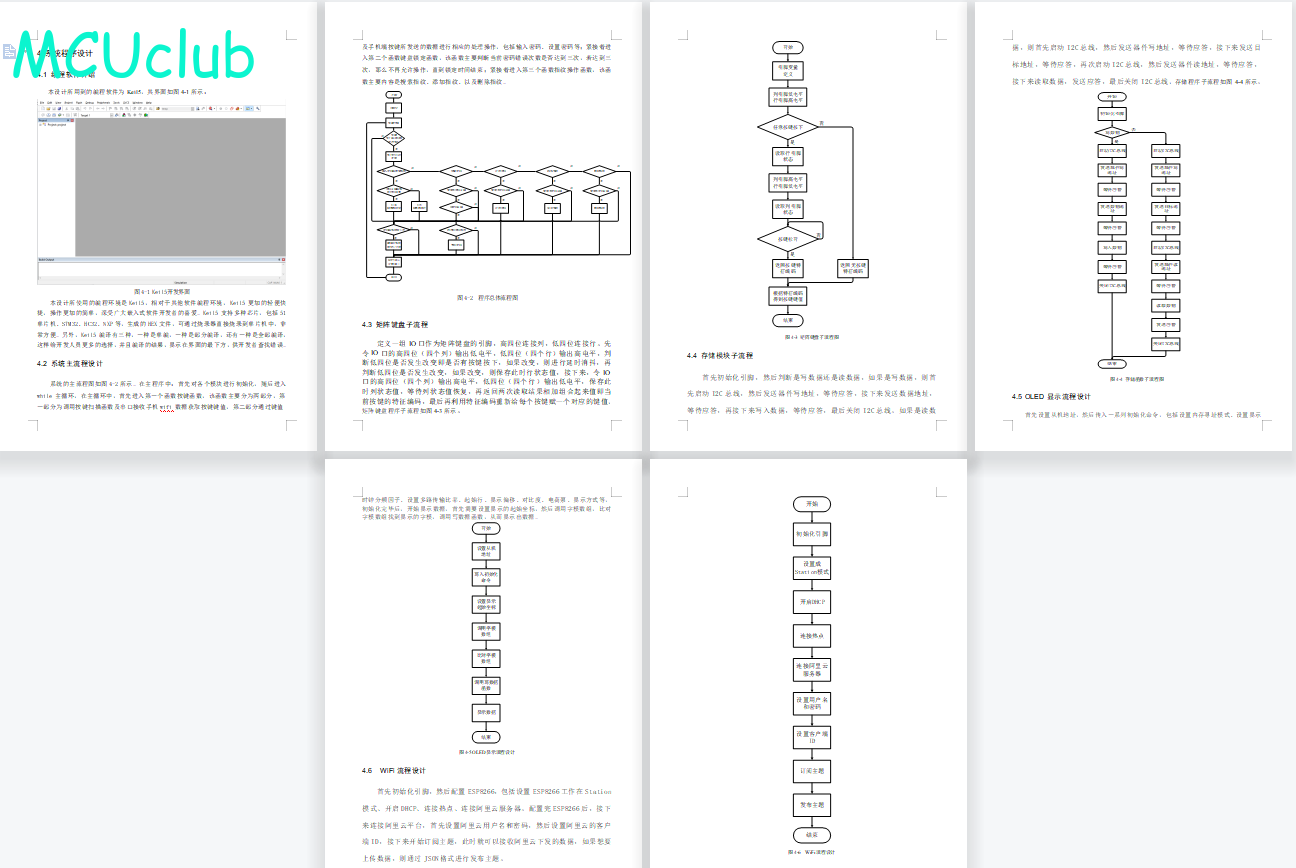

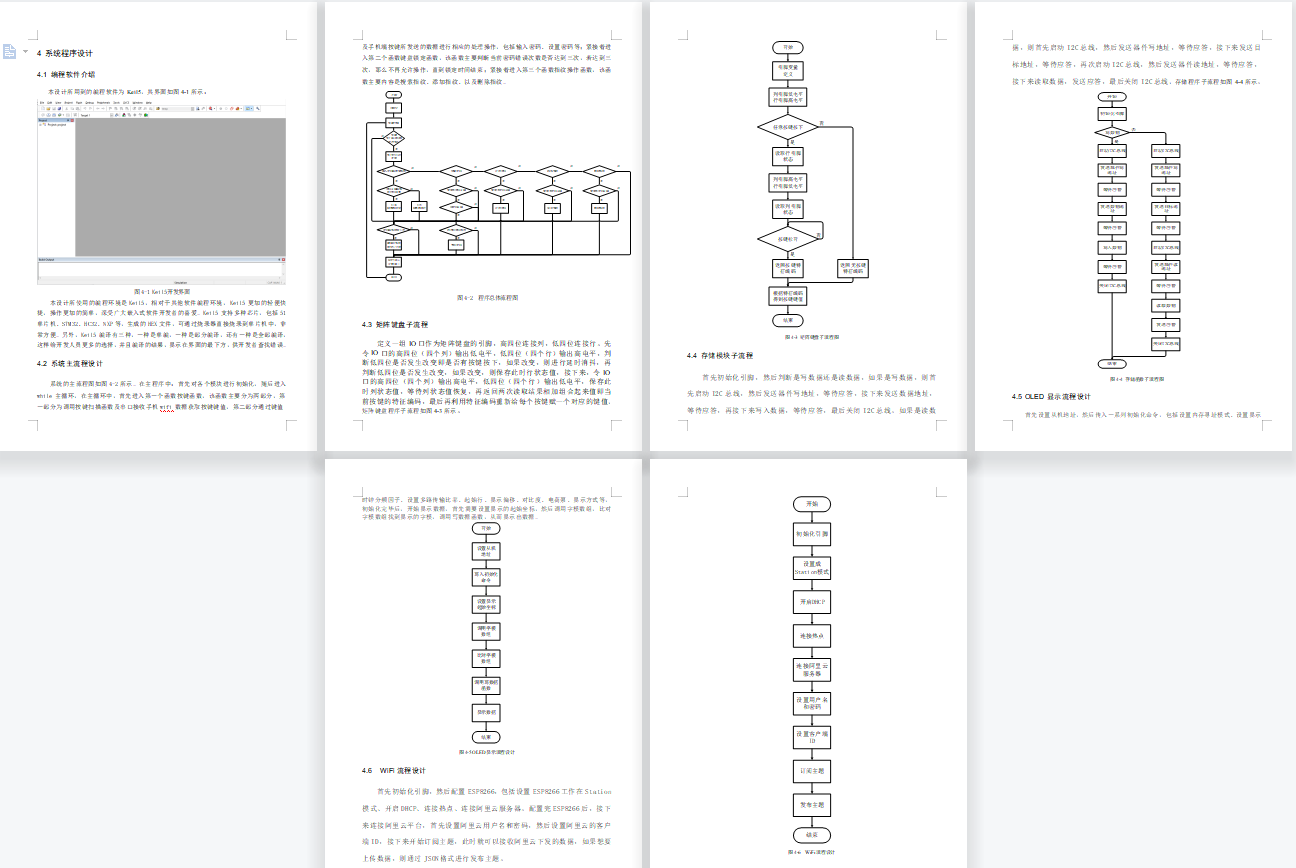

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
