项目编号：mcuclub-jj-011
51单片机实物设计简介：
单片机类型：STC89C52
具体功能：
1、通过DHT11获取湿度值，当湿度值低于设置最小值，则启动加湿器加湿，大于设置最大值，则停止加湿
2、通过液位检测模块检测加湿器中是否还有水，如果没有，则自动停止加湿、声光提醒
3、通过按键设置湿度上下限
4、通过显示屏显示测量值、手动加湿、切换模式
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制是否加湿、切换模式
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

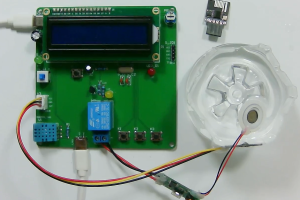

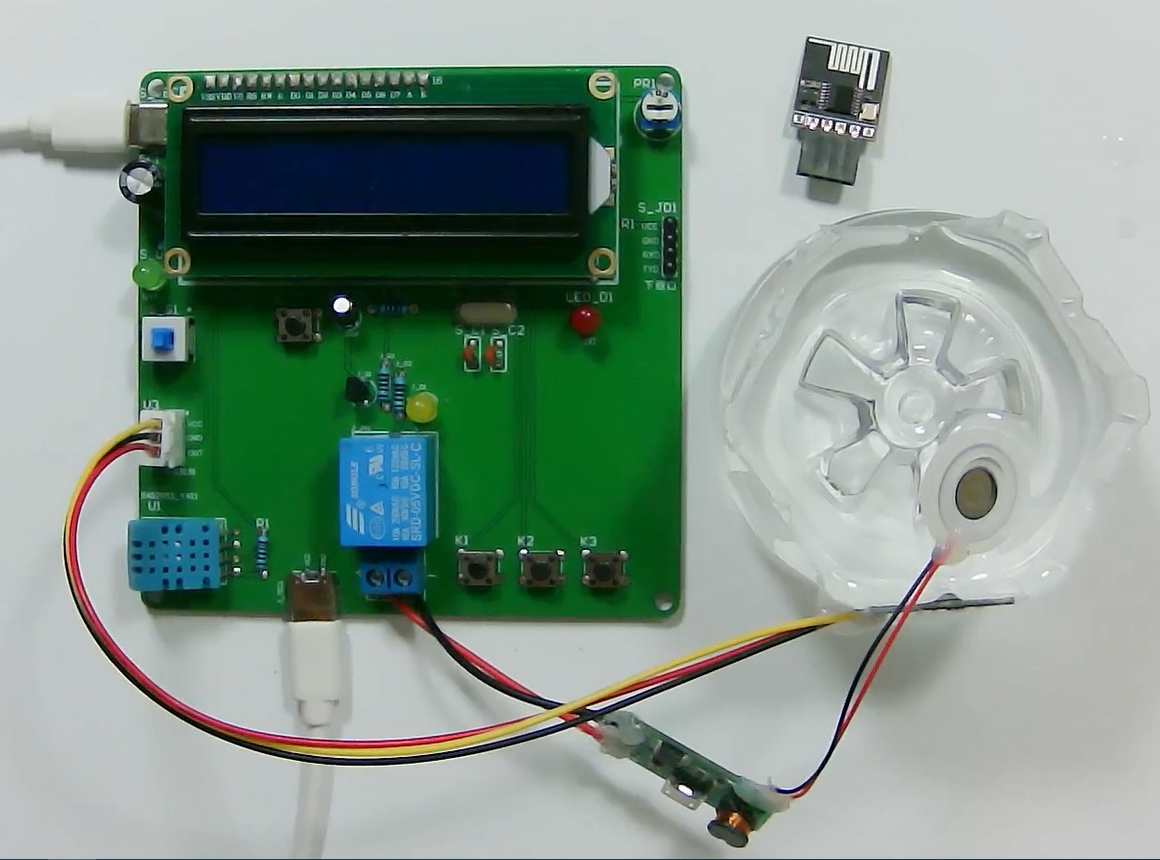

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

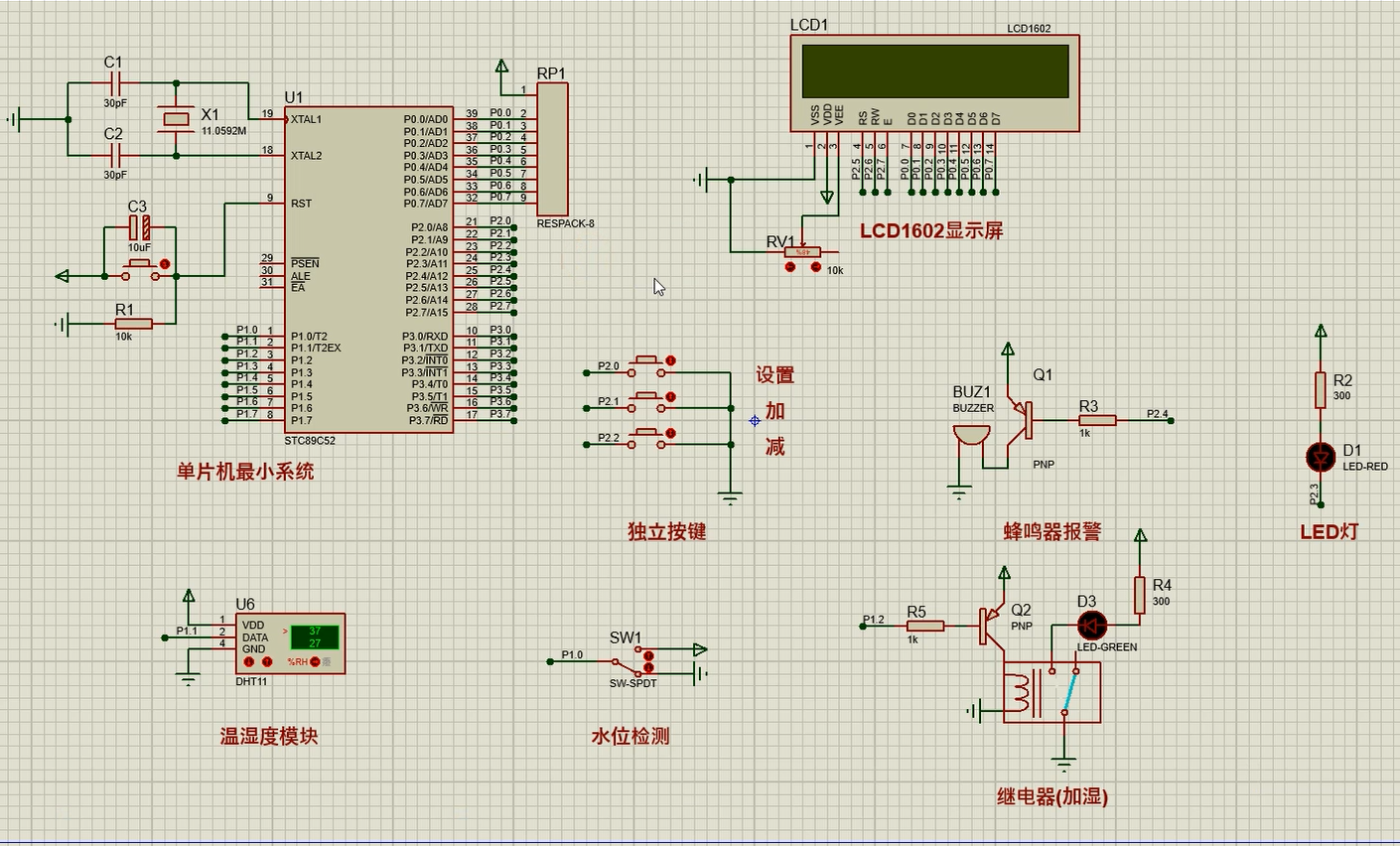

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样
原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

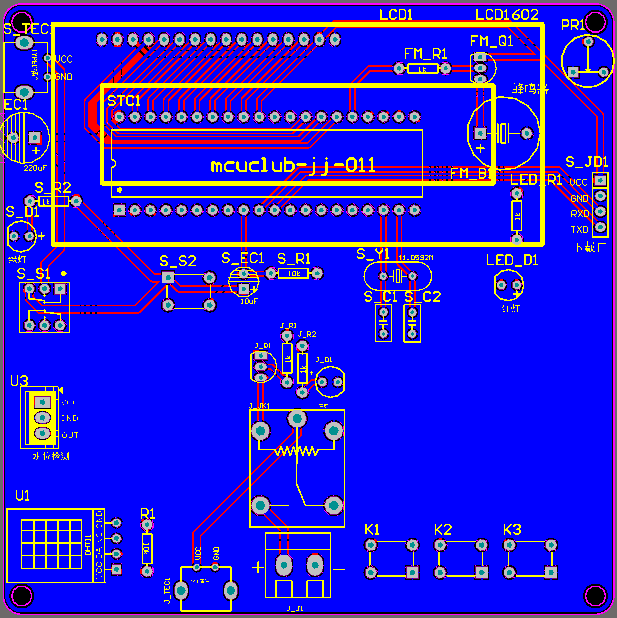

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。
系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

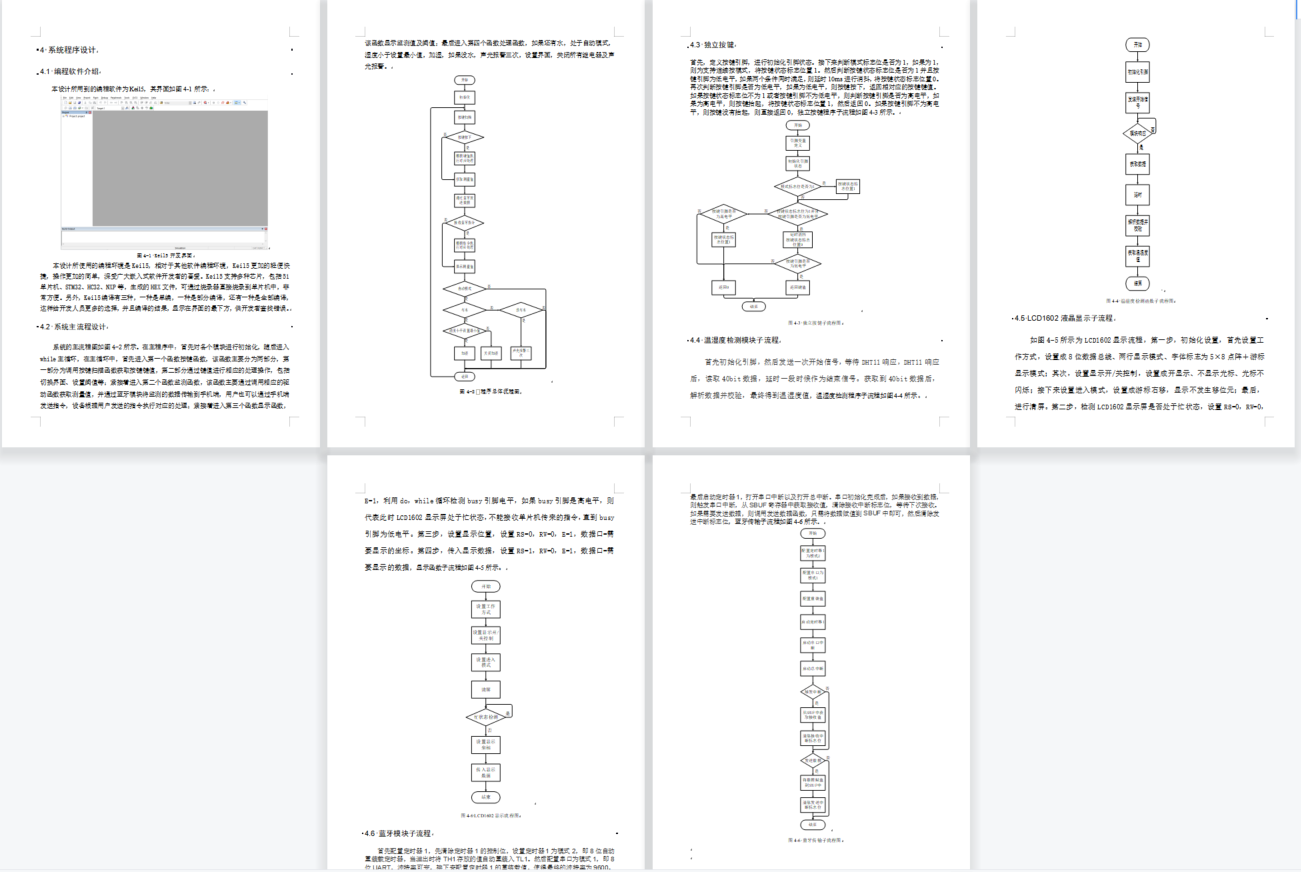

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
开题报告
下图为开题报告整体框架模板，基本上所有项目的开题报告格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
设计说明书
总字数：16000+
摘 要
随着科学技术的发展和生活水平的提高，加湿器开始引起人们的注意，加湿器随处可见并且发挥着极其重要的作用。但是，常规的加湿器只是简单地持续加湿,对湿度的调节能力差，容易过度加湿，并且缺乏对水位的检测管理，缺乏安全性。因此，需要设计一款智能加湿器来有效的调节控制加湿，当环境湿度偏低则开始加湿，达到设定的湿度时就停止加湿，总是把湿度控制在适宜的状态下。水位低时自动报警并且停止加湿，确保加湿的安全性。有效地防干烧和过度加湿，实现加湿器的智能化。目前市面上具有此类功能的加湿器还没有被广泛使用，因此将有良好的市场前景和开发价值。本次设计为基于单片机的智能加湿器系统，以STC89C52和温湿度传感器DHT11为设计核心，利用湿度传感器将温湿度信号进行采集并转换成数字信号，利用单片机进行数据分析和处理，实现智能开启和关闭加湿功能。外接辅助电路实现加湿器的防干烧以及室内相对湿度的实时显示功能。系统电路简单、读取方便、检测精度高，具有较高的可靠性和实用价值。
关键词：加湿器;STC89C52;DHT11；湿度传感器。
Abstract
With the development of science and technology and the improvement of living standards, humidifiers begin to attract people’s attention. Humidifiers can be seen everywhere and play an extremely important role. However, the conventional humidifier is simply continuous humidification, with poor humidity regulation ability, easy to over humidification, lack of detection and management of water level, and lack of safety. Therefore, it is necessary to design an intelligent humidifier to effectively regulate and control humidification. When the ambient humidity is low, humidification will start. When the set humidity is reached, humidification will stop, and the humidity will always be controlled in a suitable state. When the water level is low, it will automatically alarm and stop humidification to ensure the safety of humidification. Effectively prevent dry burning and excessive humidification, and realize the intellectualization of humidifier. At present, humidifiers with such functions on the market have not been widely used, so they will have a good market prospect and development value. This design is an intelligent humidifier system based on SCM. With STC89C52 and temperature and humidity sensor DHT11 as the design core, the humidity sensor is used to collect the temperature and humidity signals and convert them into digital signals, and the SCM is used to analyze and process the data, so as to realize the function of intelligent opening and closing humidification. The external auxiliary circuit can prevent the humidifier from dry burning and display the indoor relative humidity in real time. The system has simple circuit, convenient reading, high detection accuracy, high reliability and practical value.
Key words: humidifier; STC89C52; DHT11； Humidity sensor.
目 录
摘要
Abstract
第1章 绪论
1.1选题背景及实际意义
1.2国内外研究现状
1.3本论文研究目标与框架
1.3.1研究目标
1.3.2框架
第2章 系统设计方案
2.1 主要模块方案选择
2.1.1 主控芯片方案选择
2.1.2 显示模块方案选择
2.1.3 温湿度检测模块方案选择
2.2 整体设计方案
第3章 硬件设计
3.1单片机最小系统
3.1.1主控模块电路
3.1.2 晶振电路
3.1.3 复位电路
3.1.4 电源电路
3.1.5下载电路
3.2温湿度检测电路模块
3.3 水位监测模块
3.4显示电路模块
3.5 继电器电路模块
3.6 按键电路模块
3.7 声光报警电路模块
3.8蓝牙（ECB02）
第四章 系统程序设计
4.1 编程软件介绍
4.2 系统主流程设计
4.3 独立按键
4.4 温湿度检测模块子流程
4.5 LCD1602液晶显示子流程
购买后可查看具体内容！
答辩PPT
下图为答辩PPT整体框架模板，基本上所有项目的答辩PPT格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
