项目编号：mcuclub-jj-021
STM32单片机WIFI版实物设计简介：
单片机：STM32F103C8T6
功能简介：
1、通过DHT11检测碗柜内温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风
2、通过霍尔传感器检碗柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭
3、通过光敏电阻检测光照值，当光照值低于设置最小值且碗柜门打开，则LED照明灯自动打开
4、通过按键设置各阈值
5、通过显示屏显示测量值
扩展功能：通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制加热、通风、消毒、照明以及模式切换
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

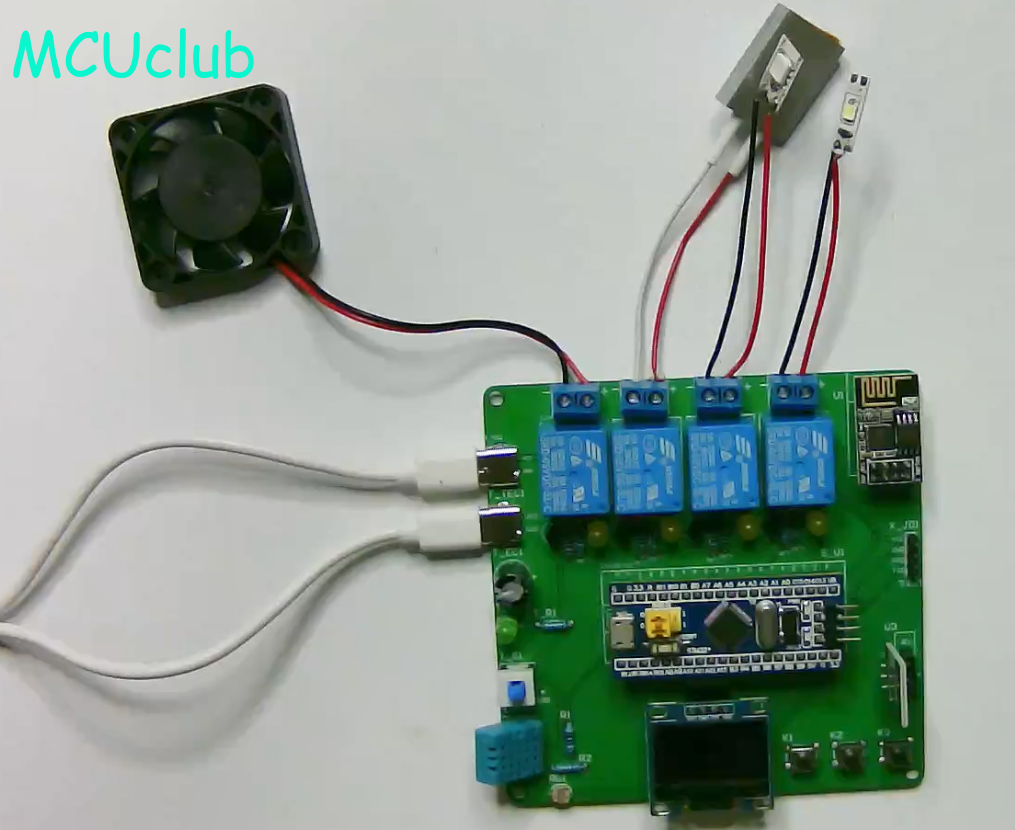

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

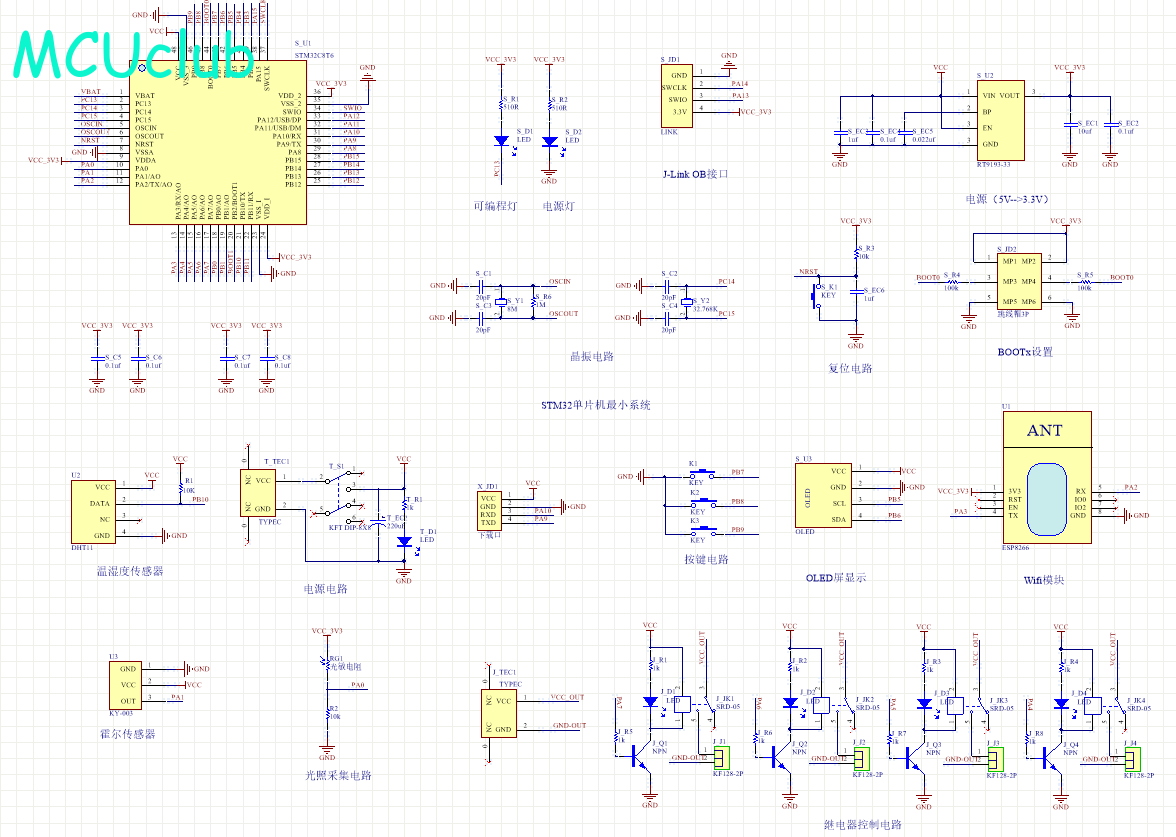

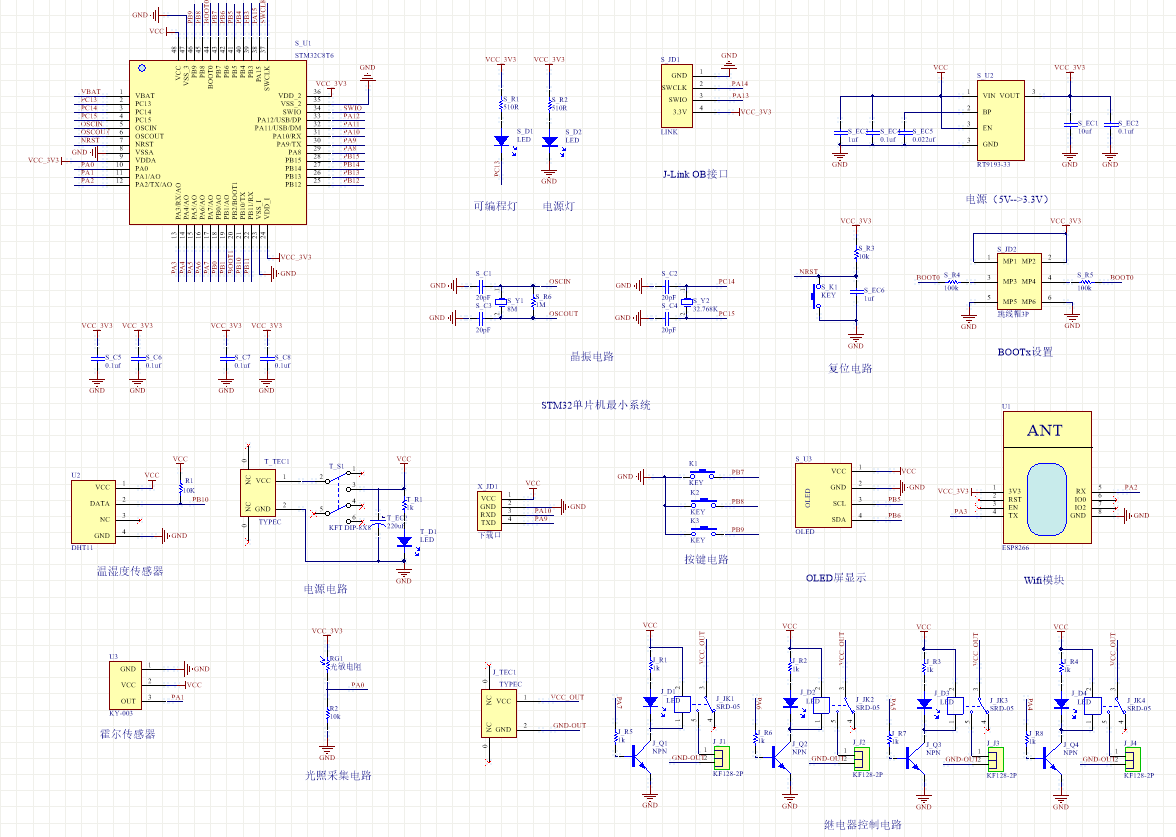

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

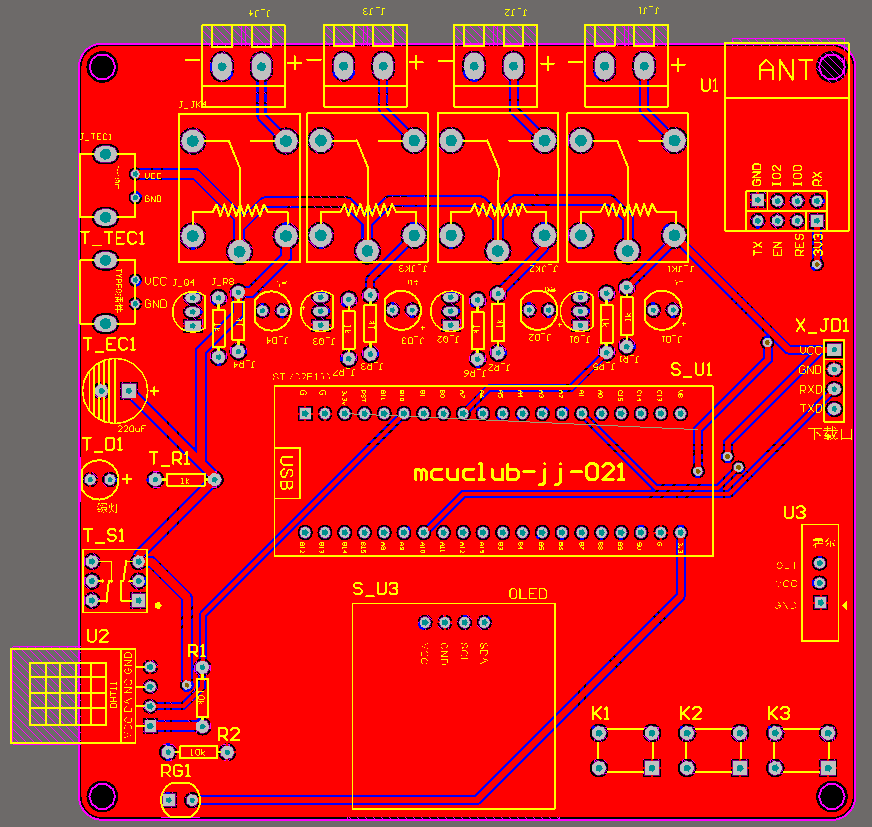

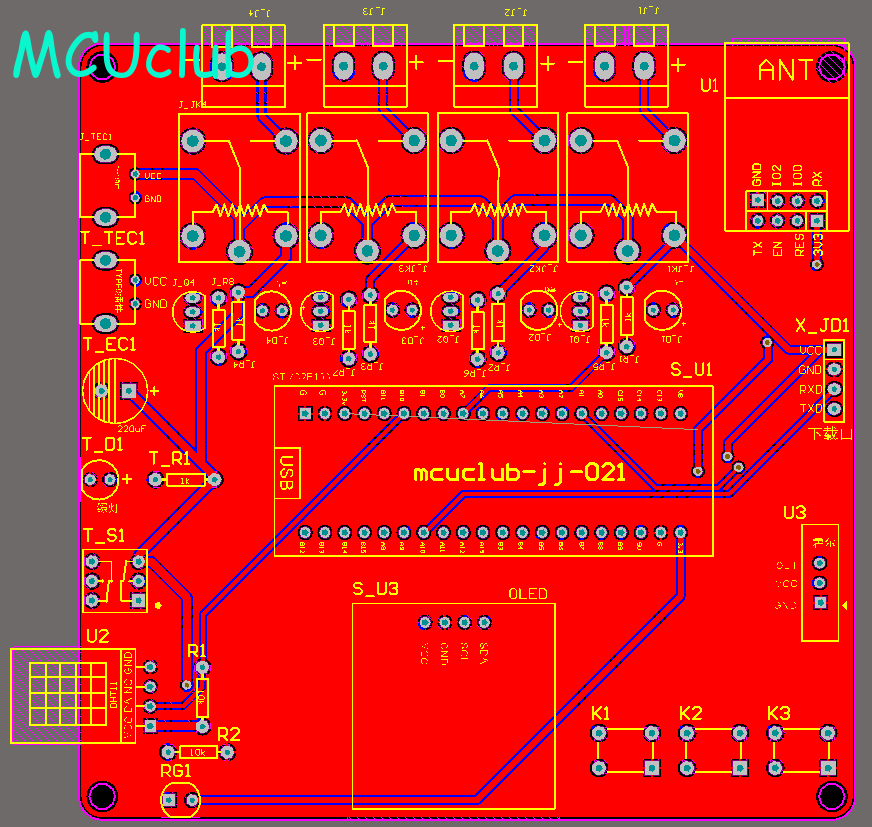

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

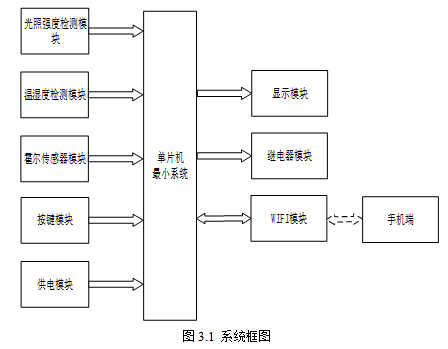

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

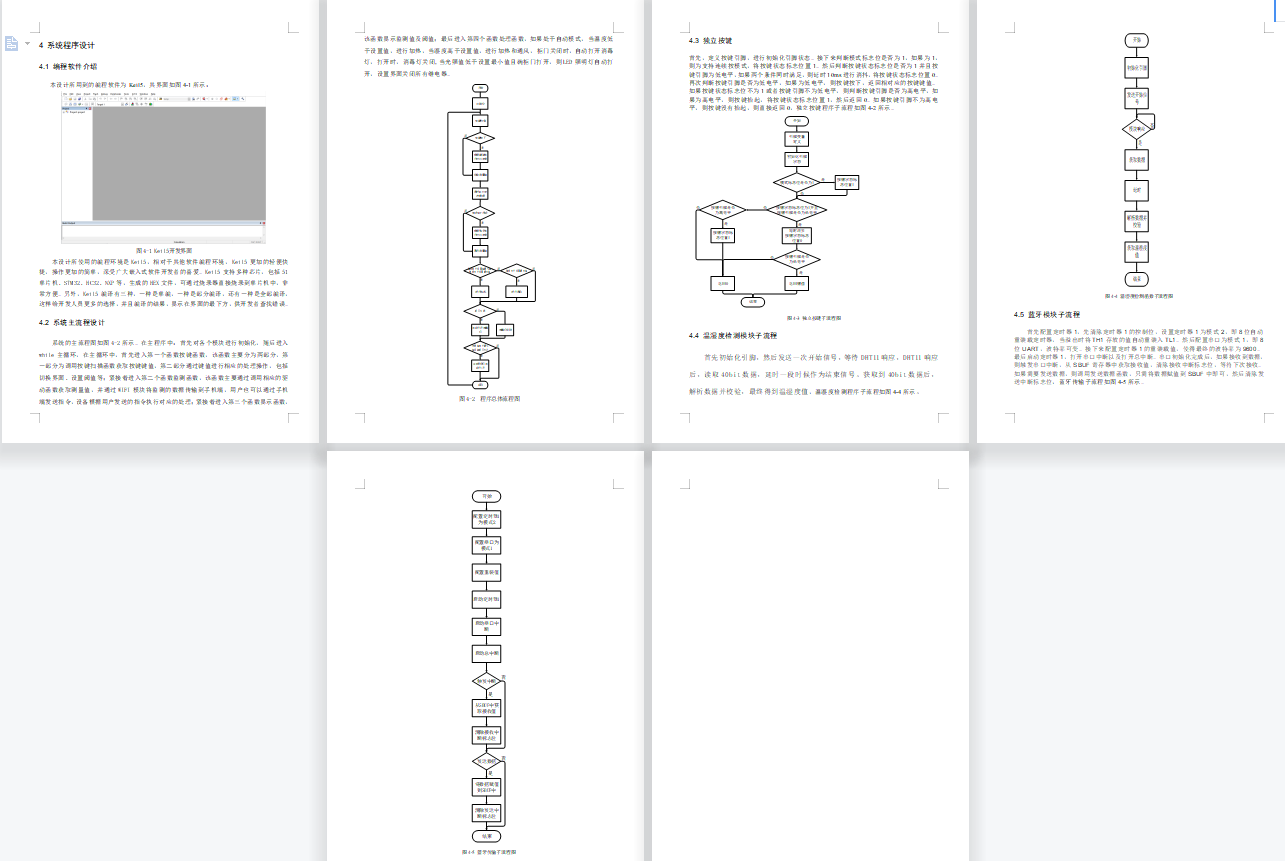

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
购买后可查看具体内容！
