项目编号：mcuclub-dz-1121
功能介绍：
项目名：基于单片机的智能洗衣机设计
项目编号
单片机：STM32F103C8T6
功能简介：
1、通过DS18B20 温度检测模块，用于检测洗衣机内的水温，继电器控制加热；
2、通过HX711 压力传感器，通过该模块检测洗衣机内的重量；
3、通过水位传感器，用于检测洗衣机内的水位；
4、通过独立按键模块，切换清洗模式；
5、通过该模块语音控制洗衣机的工作模式。
6、OLED 显示屏，显示水温、水位、重量和洗衣机的工作模式等；
7、舵机用于模拟洗衣机的放水阀；
8、通过两个继电器分开控制加热、吹风
9‘、通过 MX1508 驱动直流电机，模拟洗衣机的转动；
11、当洗衣结束后时，声光报警提醒
清洗模式：
大物件清洗：洗衣机加水开始工作，洗衣机加水开始工作，20s后停止，进行甩干；
浸泡洗：洗衣机加水，测量水位大于最大值停止，洗衣机开始工作，20s后自动甩干；
智能洗：根据重量设置水位、时间，结束后自动甩干
桶自洁：温度加热到达60摄氏度，桶自洁模式开始
高温煮洗：温度达到60摄氏度，洗衣机自动加水，10s后自动甩干

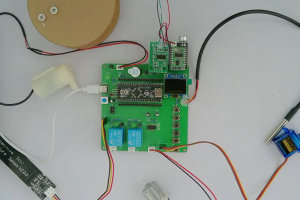

实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
