项目编号：mcuclub-dz-460
功能介绍：
项目名：基于单片机的停车场车位引导
项目编号：mcuclub-dz-460
单片机类型：STM32F103C8T6
具体功能：
1、通过光电传感器检测车辆是否驶入停车场，如果停车场还有车位，则自动抬杆（舵机模拟），并显示“欢迎光临“（最后一行），如果车位满了，不抬杆，则显示“车位已满”（最后一行）
2、通过4个红外避障模块检测车位上是否有车，如果有车，则对应的红色LED亮，如果没车，则对应的绿色LED灯亮，如果有车进入停车场，则没有车的车位绿色LED灯闪烁，实现车位引导
3、当车停在停车位后，开始进行计时收费，计时时长不足1小时按一小时计算，收费5元，超过一小时，每小时加收3元，50元封顶。所有费用标准可按键设置
4、当车驶出车位，通过另一个光电传感器检测车辆是否到出口，如果到出口，通过对应按键按下模拟缴费成功，此时出口处杆子抬起（舵机模拟），检测到车辆驶出后，自动落下
5、通过OLED显示不同界面：第一界面（第一行显示“停车导航系统”，第二行显示“占用车位：*”，第三行显示“剩余车位：*”）；第二界面（第一行显示“车位1费用：**”，第二行显示“车位2费用：**”，第三行显示“车位3费用：**”，第三行显示“车位4费用：**”）；第三界面（第一行显示“总收入”，第二行显示“***”）；界面切换使用按键2和按键3

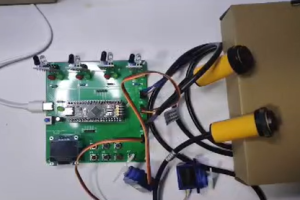

实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
