项目编号：hz-0193
STM32单片机设计简介：
单片机类型：STM32F103C8T6
1、通过超声波模块检测前方是否有障碍物，如果有，则蜂鸣器报警提醒
2、通过液体检测模块检测前方是否有水坑，如果有，则蜂鸣器报警提醒
3、通过MPU6050检测老人是否跌倒，如果跌倒，在10s内老人自己起来，则不向路人呼救，如果超过10s，则通过语音播报模块向路人呼救“我起不来了，请帮我一下”，如果超过20s还没起来，则通过4G模块，向家人发送经纬度信息呼救
4、通过GPS实时定位盲人位置
5、通过DS1302时钟获取时间，并支持整点报时功能，也可通过按键启动播报当前时间，通过可通过按键修正时间，在按键修正时，通过语音提示
6、通过光照检测模块检测光照值，光照过低时，自动打开警示灯，并语音提醒“当前光线较暗，已为您打开警示灯”
7、家人可发送短信“P”，获取盲人经纬度信息
8、通过按键可一键向家人求救
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

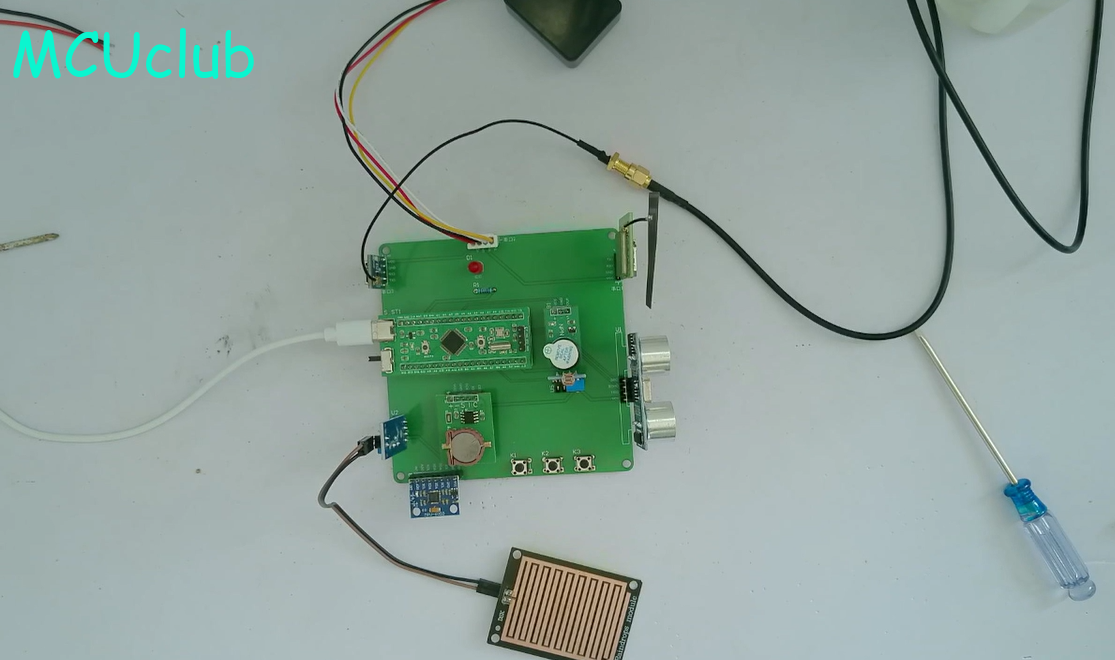

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C
电子版仿真资料预览

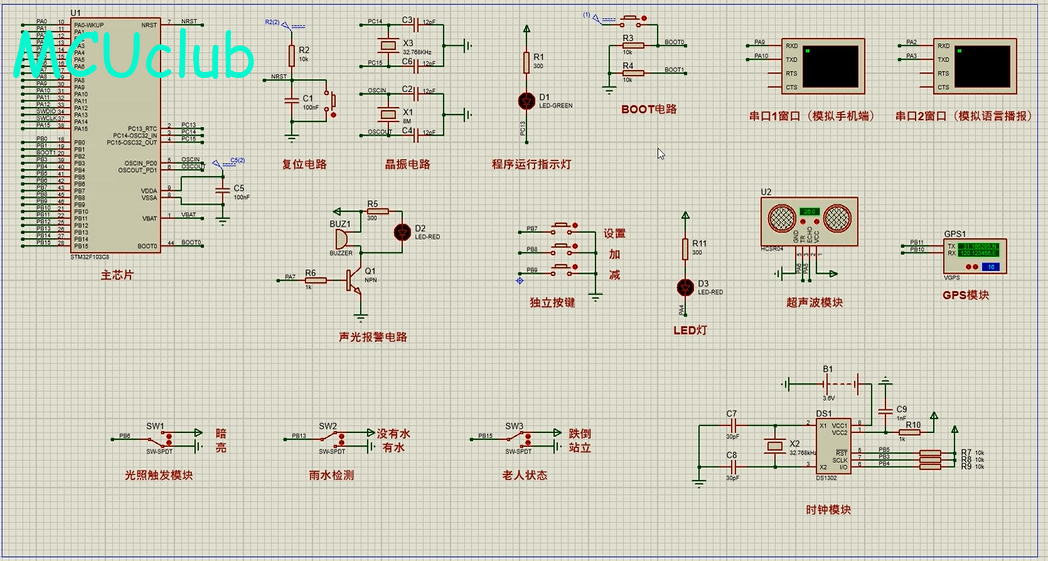

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

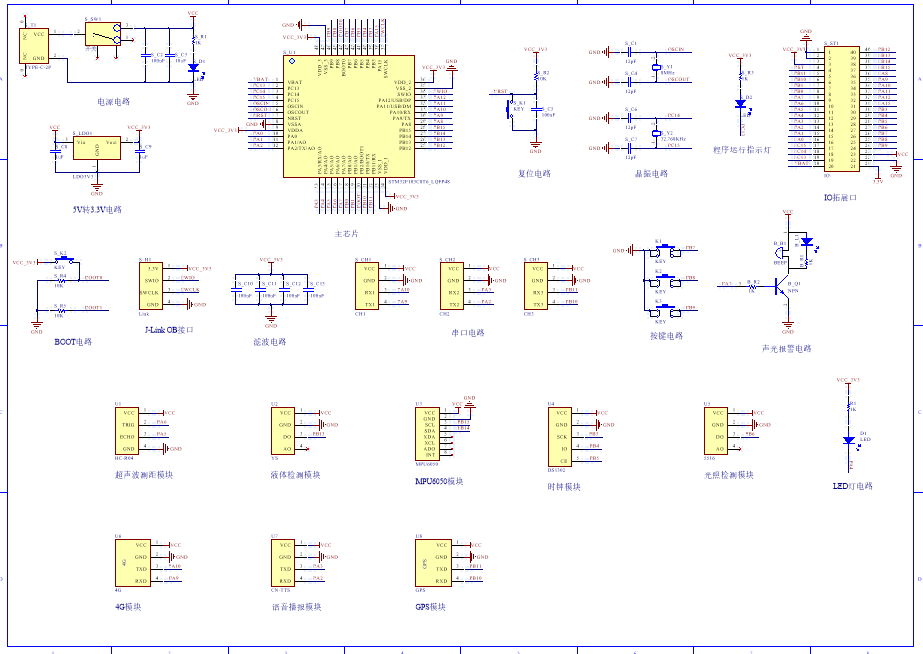

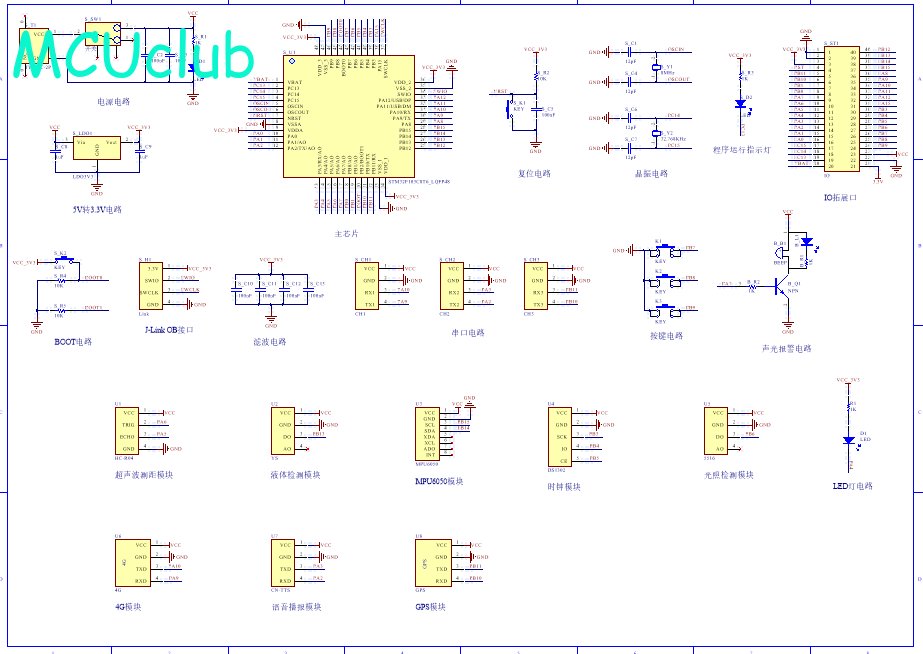

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

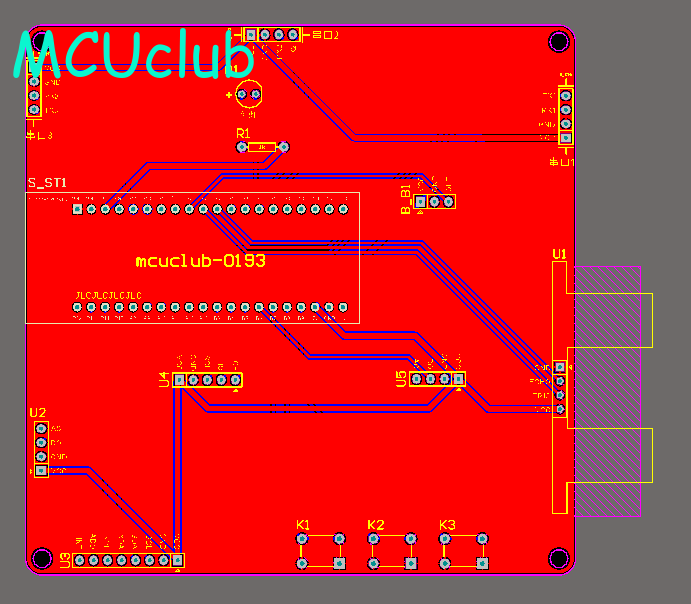

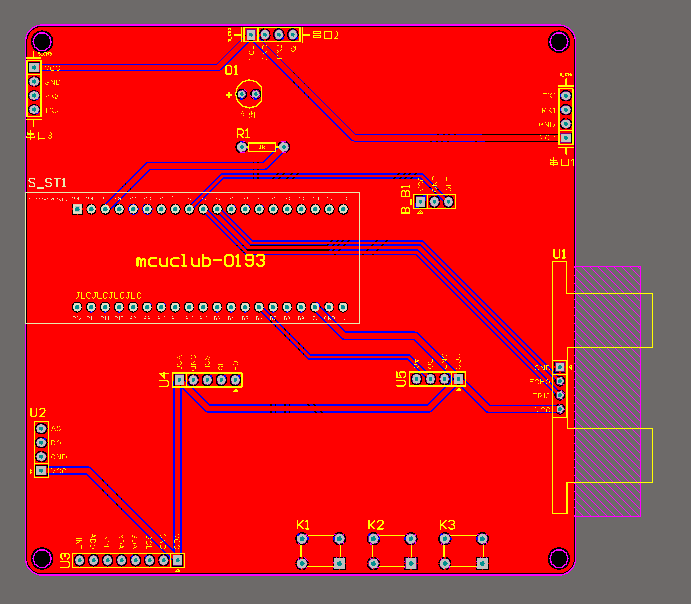

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

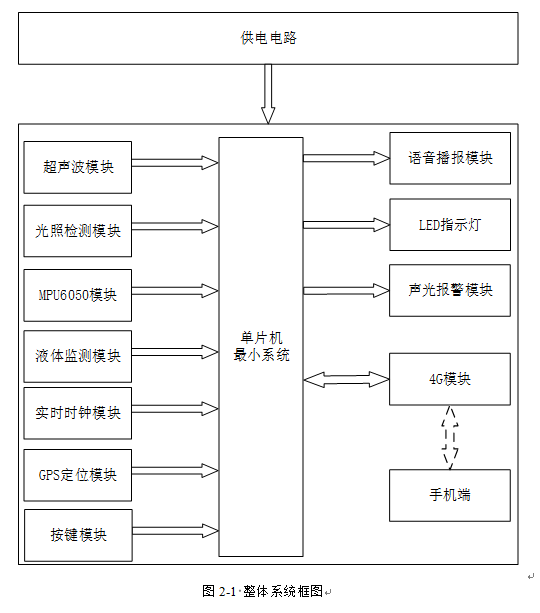

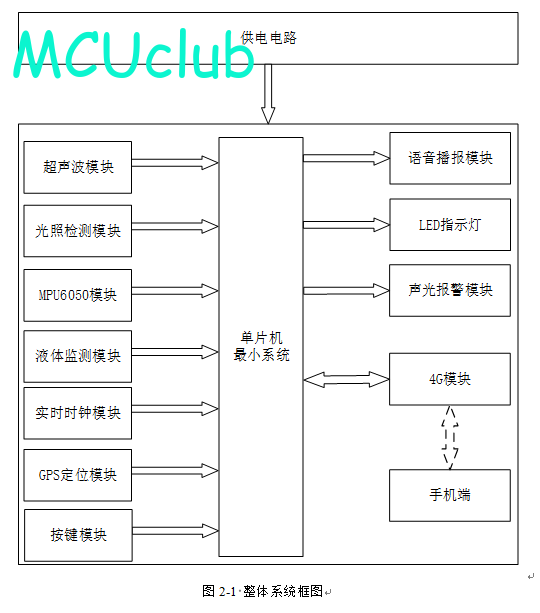

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

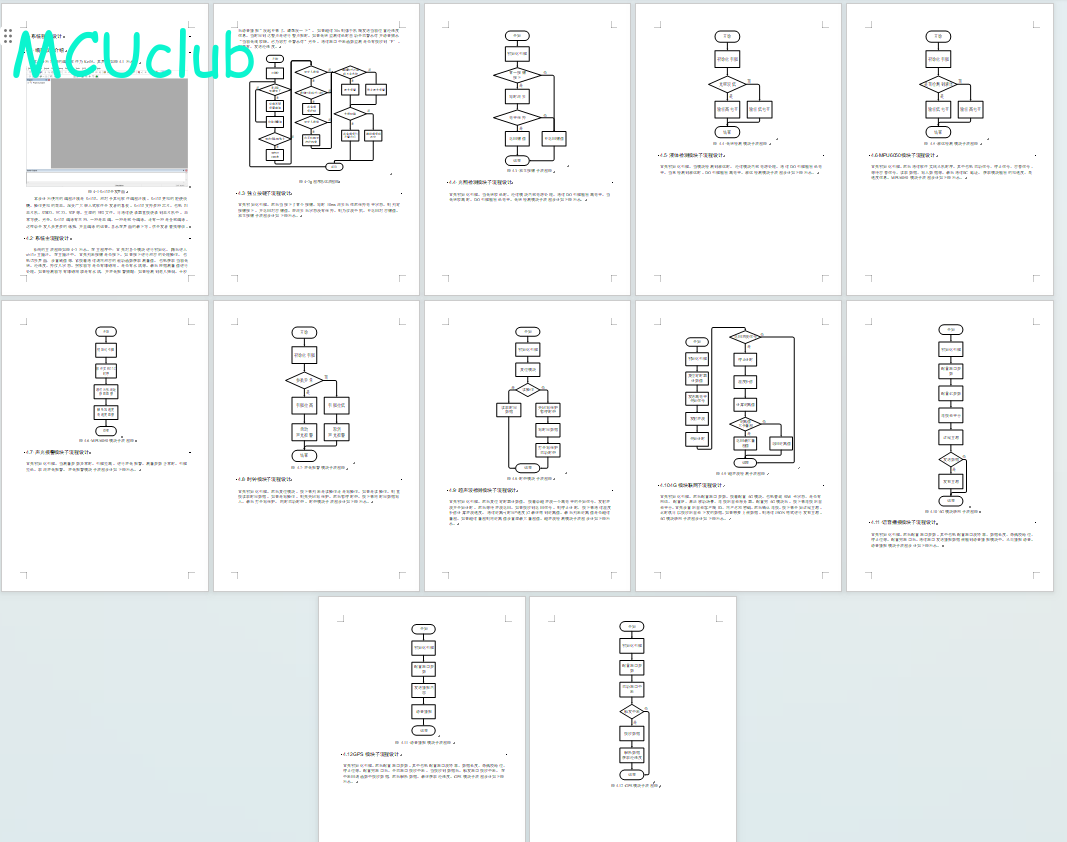

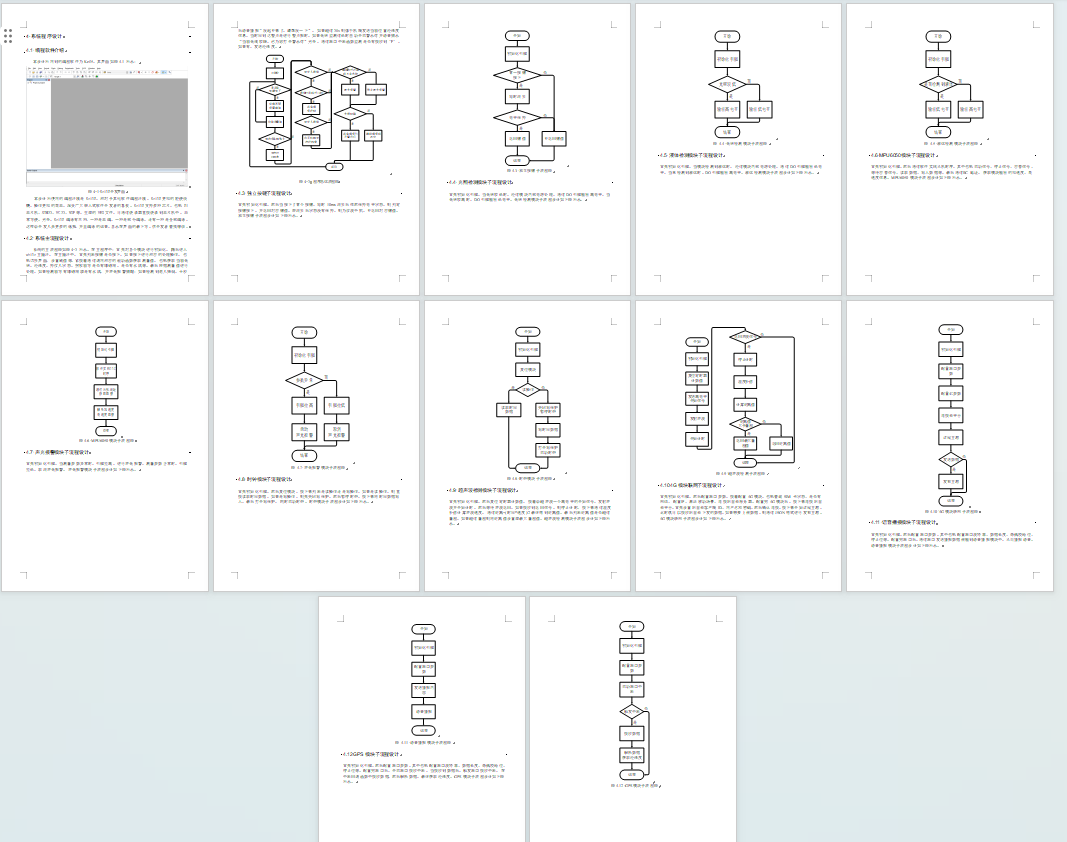

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
