项目编号：mcuclub-fz-314
功能介绍：
单片机类型：STM32F103C8T6
具体功能：
1、通过按键调节书桌高度与角度；
2、通过超声波检测台灯到人的距离；
3、通过光敏电阻检测光照值；
4、通过按键可设置各阈值，手动调节灯亮度、切换模式；
5、通过OLED显示屏显示测量值；
6、通过DHT11检测温湿度值；
7、通过WIFI模块将数据传输到手机端；
当距离值小于设置最大值，则证明有人在台灯前，此时如果光照小于设置最大值，则打开灯光，在最大值和最小值之间，根据光照值自动调节光亮度，当小于设置最小值，则调整为最大亮度；
当距离值小于设置最小值，则坐姿有问题，通过语音模块提醒“请注意坐姿”；
当有人时，开始计时，计时达到设置时间，通过语音模块提醒“请注意休息”，且控制书桌下降；
当温度高于设置最大值，开启风扇进行降温，当温度小于最小值，开启加热；
当湿度大于最大值，开启通风；
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版仿真资料预览

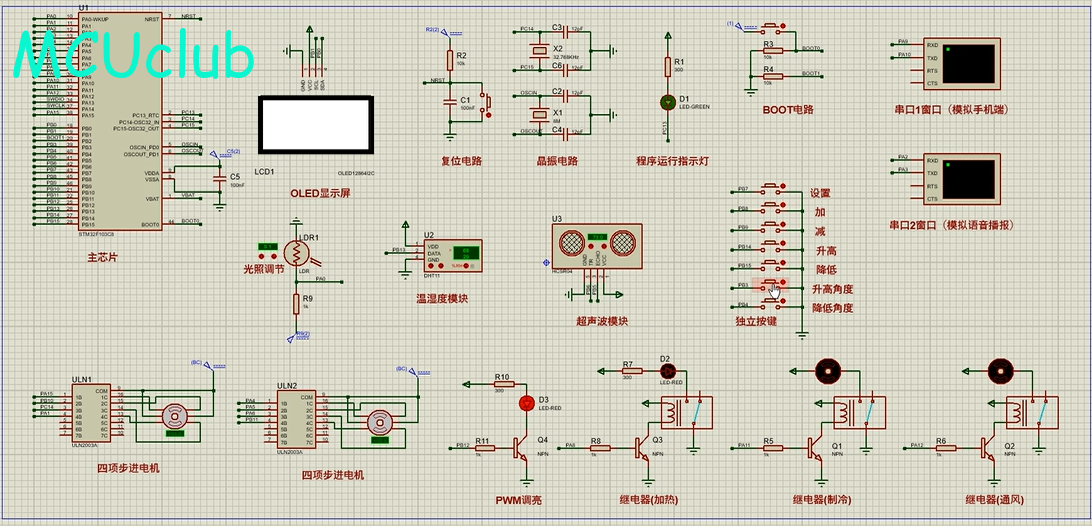

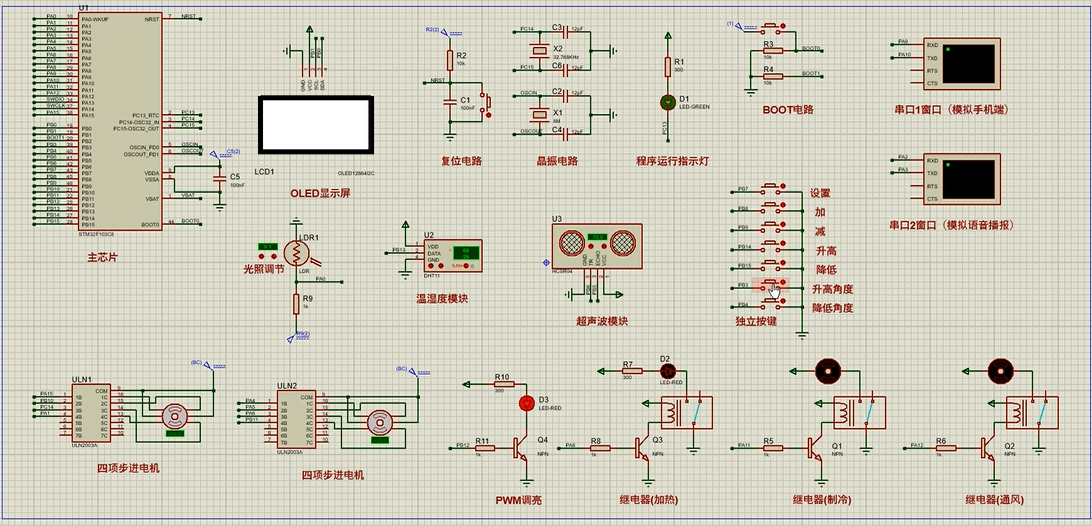

仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

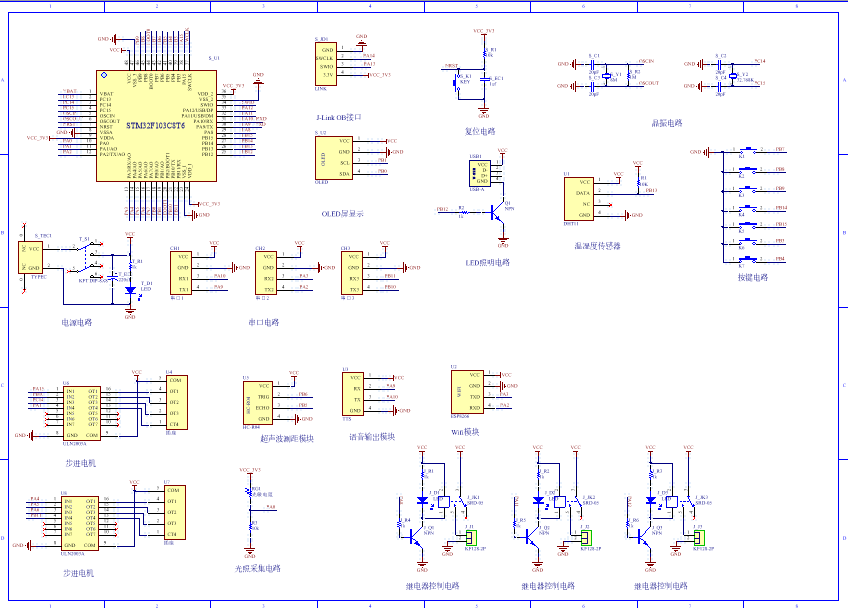

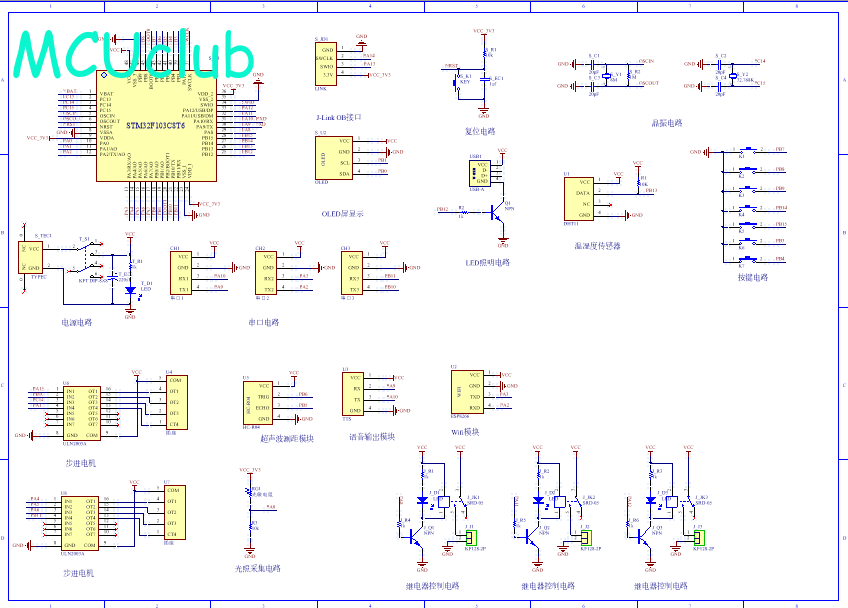

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图。另外，仿真资料中不提供PCB源文件，只有实物资料中才有。

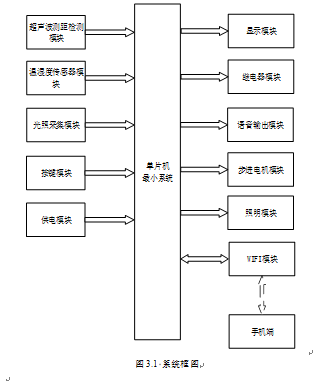

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

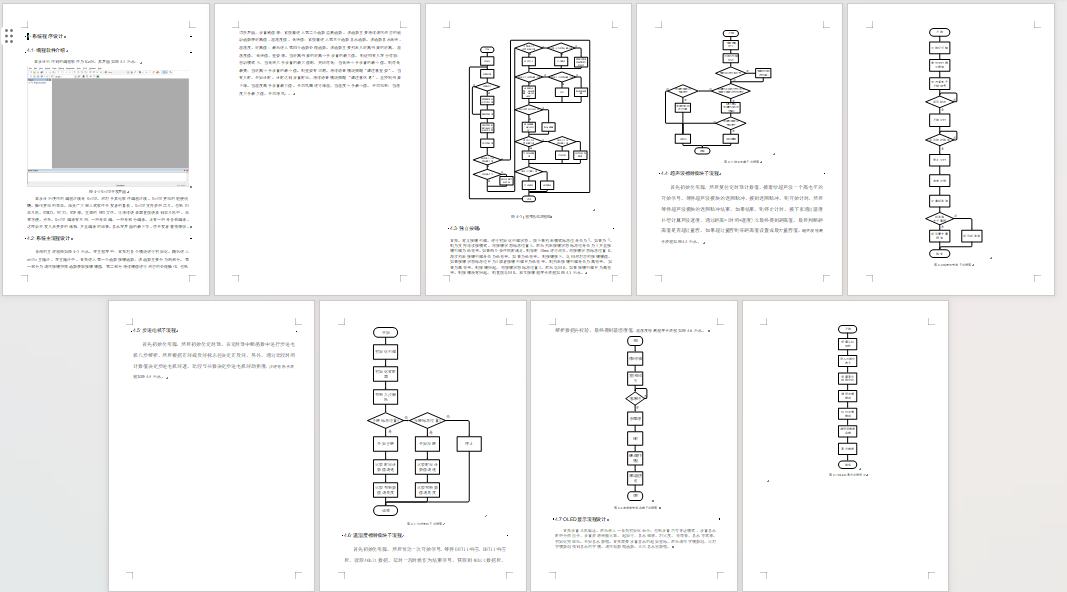

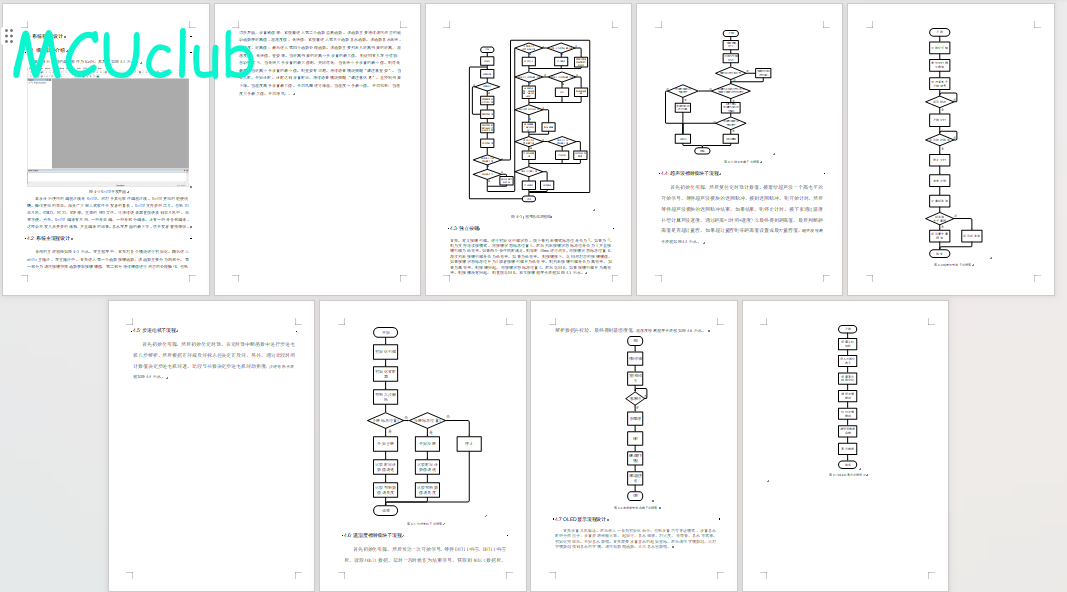

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
