项目编号：mcuclub-444
实物链接：点击跳转
仿真链接：点击跳转
开题报告链接：点击跳转
设计简介：
项目名：基于单片机的智能鞋柜的设计
单片机：STC89C52
功能简介：
1、通过DHT11检测鞋柜内湿度，湿度过高时，启动加热片进行除湿
2、通过MQ-135检测鞋柜内氨气，过高时启动紫外线杀菌
3、通过霍尔传感器检测检测鞋柜门是否打开，打开后，自动打开照明，并关闭紫外线杀菌
4、通过按键设置湿度最大、最小值、氨气最大值
5、通过LCD1602显示各测量值
资料预览
效果图：
总体实物资料：

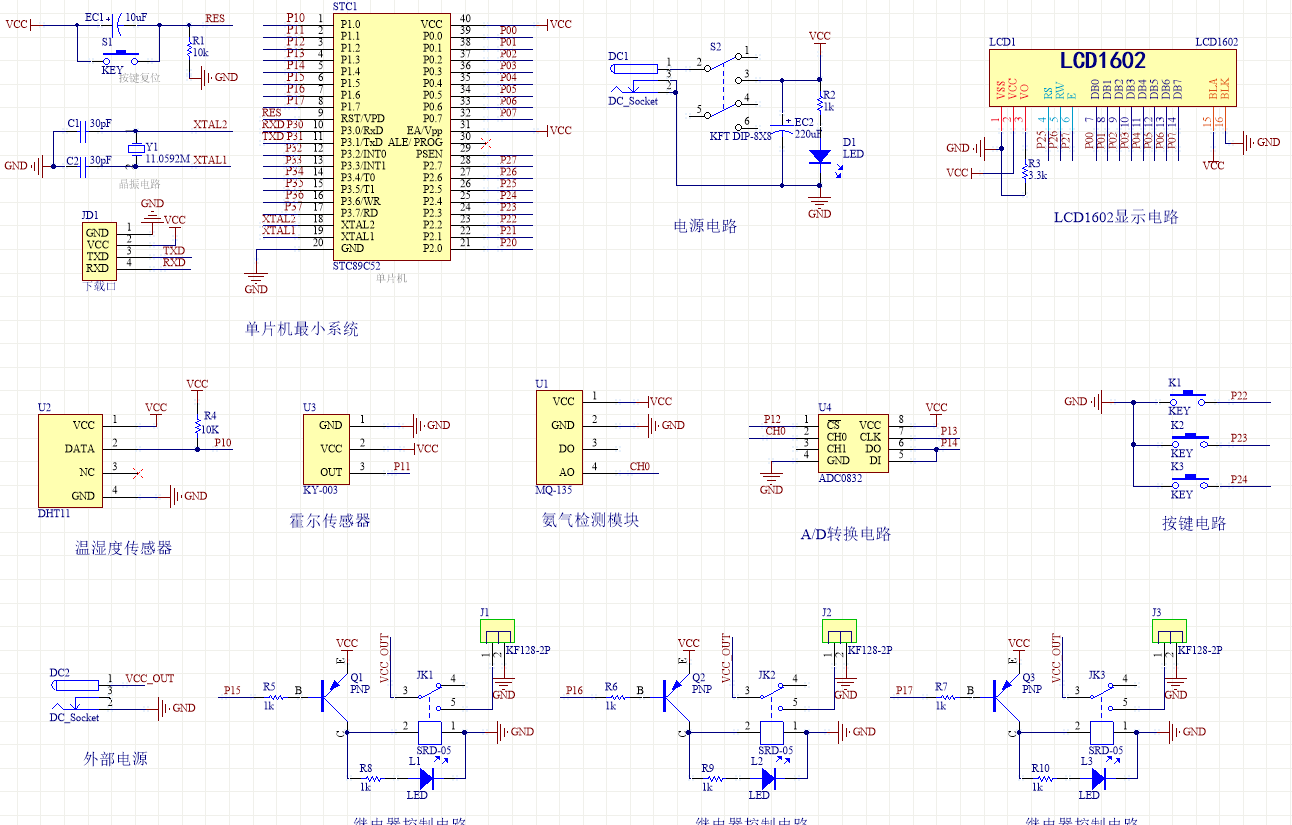

原理图：

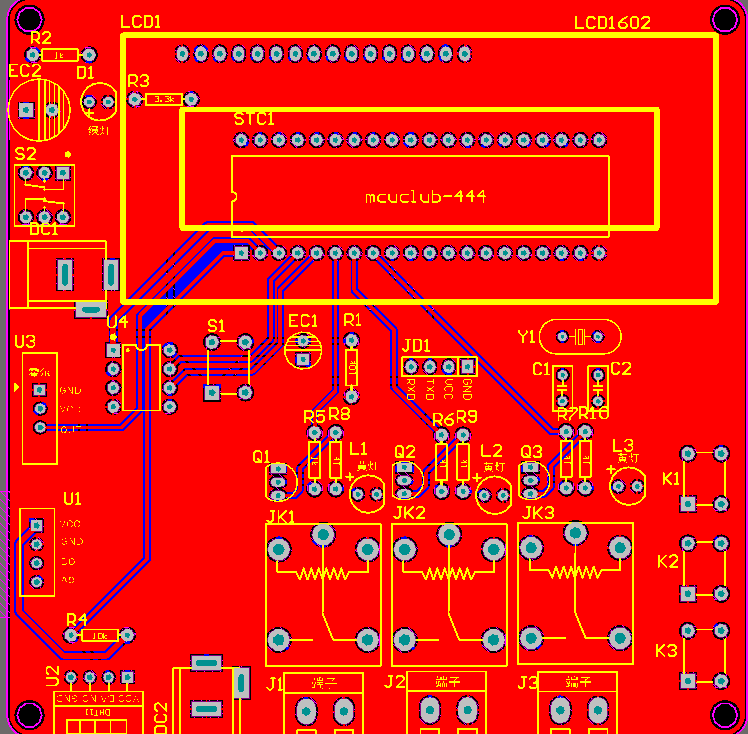

PCB:

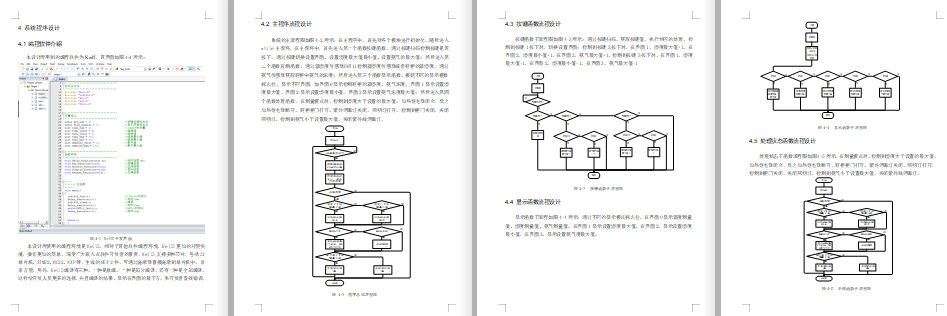

软件设计流程：

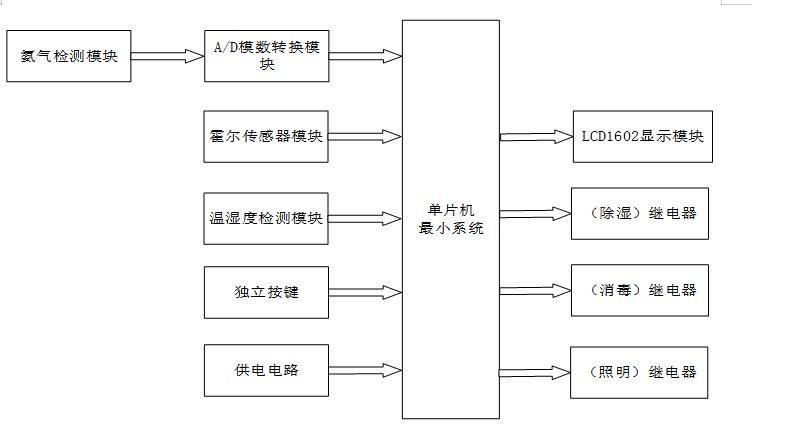

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成智能鞋柜的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是氨气检测模块和ADC模数转换模块构成，用来检测鞋柜中的氨气；第二部分是霍尔传感器检测模块，通过该模块检测鞋柜柜门处于打开还是关闭状态；第二部分是温湿度检测模块，通过该模块获取鞋柜的温湿度；第三部分是独立按键按键，通过按键切换界面，设置湿度的阙值，氨气的阙值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分时LCD1602显示模块，通过该模块显示当前温湿度、柜门状态、氨气浓度等；第二部分加热继电器，检测到鞋柜湿度高于设置的最大温度时，加热继电器打开，进出除湿，同时进行通风。第四部分消毒继电器，检测鞋柜中氨气大于设置的最大值，进行紫外线消毒，同时进行通风。第五部分照明继电器，检测有人打开鞋柜时进行照明，关闭鞋柜自动关闭照明。

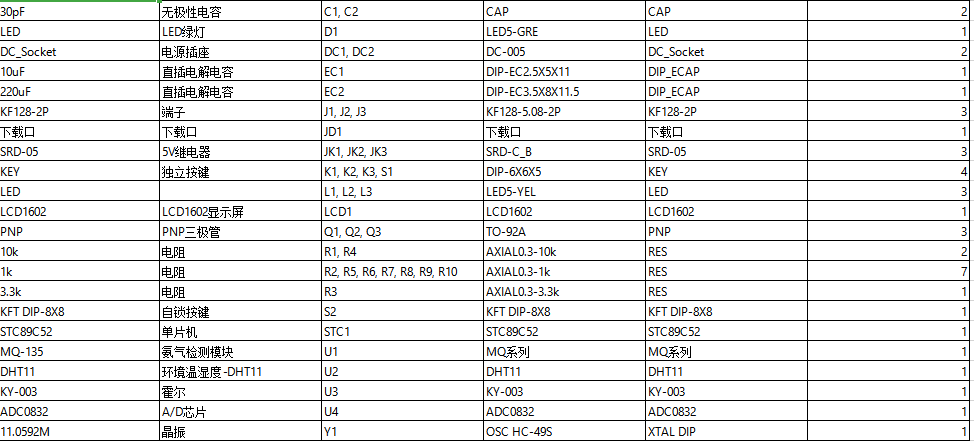

硬件清单：
