项目名:基于单片机的防回血医院输液设计
单片机:STC89C52
功能简介:
1、水位检测模块检测输液瓶当前水位,若没有液体,且为输液状态,则声光报警
2、蓝牙模块发送“输液瓶已用尽,请更换!”和当前流速
3、四项步进电机控制流速
4、红外对管检测液体流速,若流速大于设定最大阈值,则步进电机逆时针旋转30°,若小于设定最小阈值,则步进电机顺时针旋转30°
5、显示屏显示流速阈值,流速、输液状态、温度
6、按键切换界面,设置流速上下限阈值,切换输液状态等
7、通过DS18B20检测温度值,当温度值超过设置的上下限,进行加热或制冷
8、通过颜色传感器检测是否出现回血,若出现,则声光报警

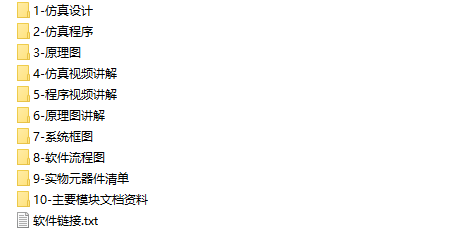

资料预览
效果图:
总体仿真资料:

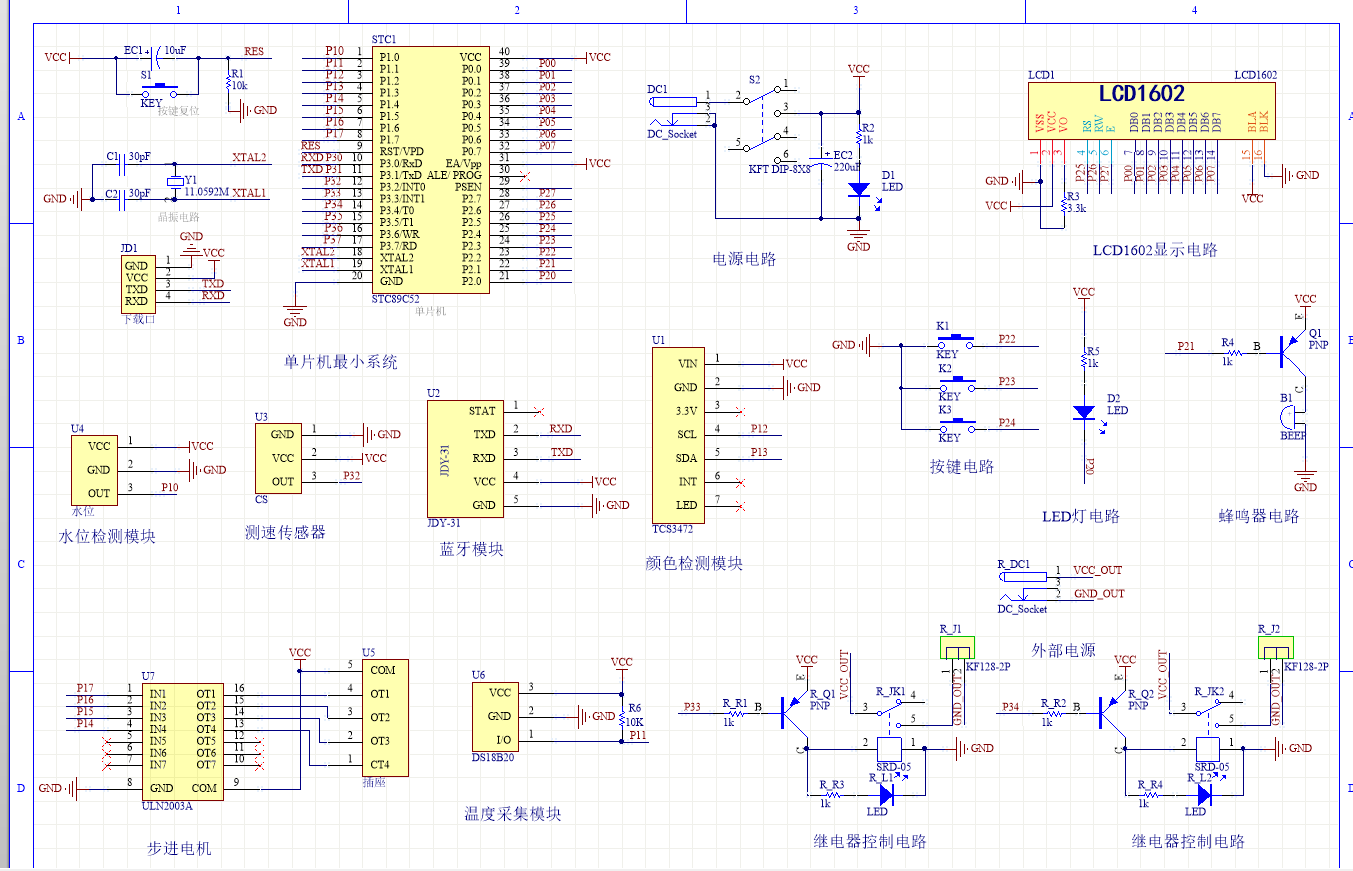

原理图:
软件设计流程:
系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成医院输液监控的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由六部分组成,第一部分是液位检测模块,通过该模块可以检测输液瓶是否有液体;第二部分是测速检测模块,通过该模块可以检测当前输液的速度;第三部分是颜色检测模块,通过该模块检测是否回血;第四部分是温度检测模块,通过该模块可以检测当前输液的液温;第五部分是按键模块,通过该模块可以切换模式和设置阈值等;第六部分是供电模块,通过该模块可给整个系统进行供电。输出由六部分组成,第一部分是显示模块,通过该模块可以显示设置的阈值和当前检测值等;第二部分是四相步进电机,可通过该模块调整输液流速;第三部分是加热继电器,当检测到当前的液温小于设置的最小值,对其进行加温;第四部分是制冷继电器,当检测到当前的液温大于设置的最大值,对其进行制冷;第五部分声光报警模块,当输液瓶中液体流尽时或者检测到回血时进行声光报警提醒;第四部分是蓝牙模块,通过该模块可将实时的流速数据和更换输液瓶提醒及其检测到回血的信息发送到手机端。
