项目编号:mcuclub-516
实物链接:点击跳转
开题报告:点击跳转
设计简介:
项目名:基于单片机的智能家居报警的设计
单片机:STM32F103C8T6
功能简介:
1、通过MQ-2检测烟雾值,当超过设定最大值,进行声光报警
2、通过DS18B20检测温度值,当超过设定最大值,进行声光报警
3、通过人体热释电感应模块检测是否有人闯入,当布防时有人闯入,进行声光报警
4、通过按键可设定各上下载、并可以设置撤防和布防
5、通过OLED显示各数据及撤防布防状态
资料预览
实物图:
总体实物资料:
原理图:
PCB:

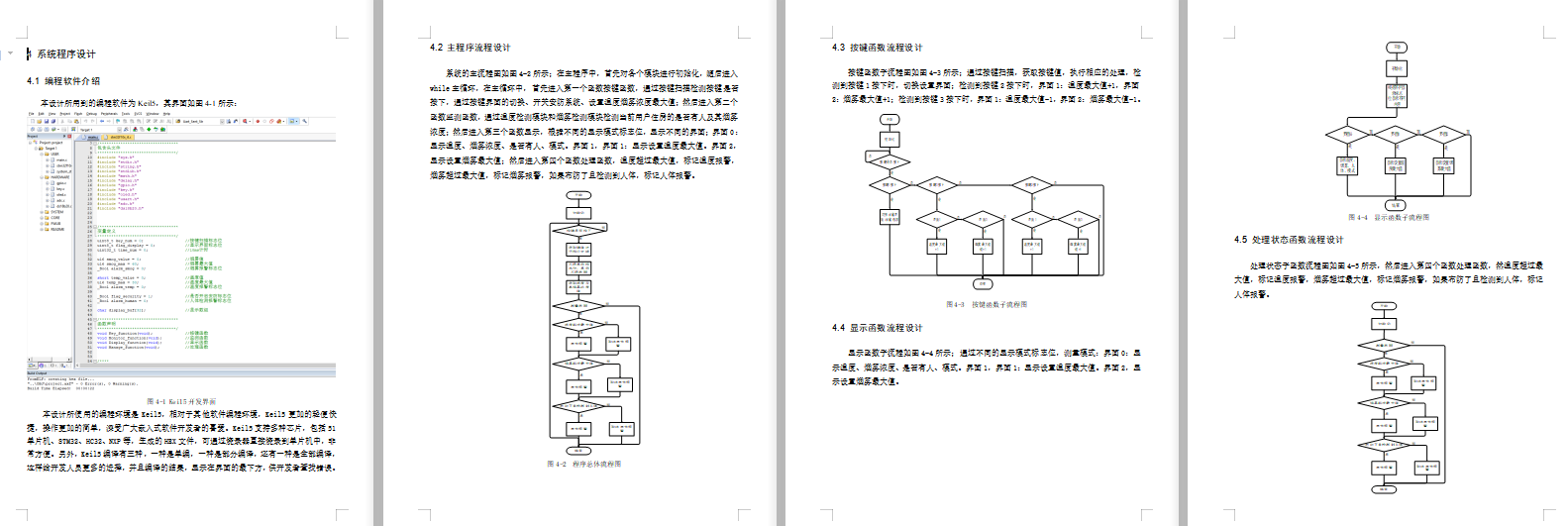

软件设计流程:
系统框图:
本设计以STM32单片机为核心控制器,加上其他的模块一起组成智能家居报警的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机,其主要作用是获取输入的部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是烟雾采集模块,通过该模块可以获取当前家居中的室内烟雾浓度;第二部分是温度采集模块,通过该模块可以获取当前家居中的室内温度;第三部分是人体热释电检测模块,通过该模块检测家居周围是否有人;第四部分是按键模块,通过该模块切换界面、设置温度烟雾浓度最值及其布防撤防等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分时OLED显示模块,显示测量的温度、烟雾浓度、人体及其模式等;第二部分是声光报警模块,当检测到温度大于设置的最大值、检测到室内烟雾大于设置的最大值在布防时检测到有人时,进行蜂鸣器报警提醒,系统框图如图3.1所示。

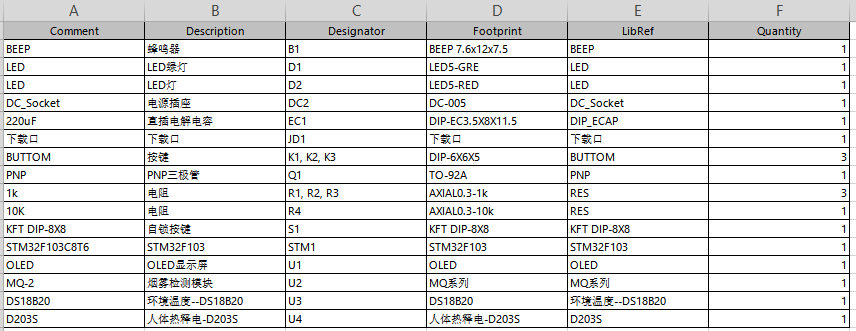

硬件清单:
