项目编号:mcuclub-ks-010

设计简介:

项目名:数字频率计
项目编号:mcuclub-ks-010
单片机类型:AT89C52
具体功能:
1、使用定时器和计数功能计算选择的频率
2、通过LCD1602显示频率

资料预览

总体仿真资料:

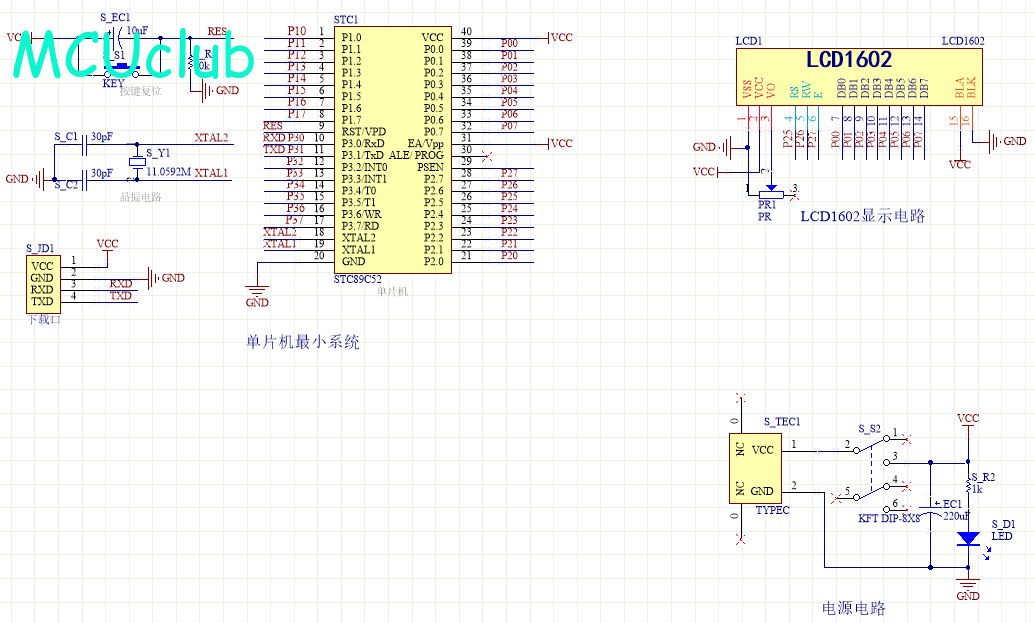

原理图:

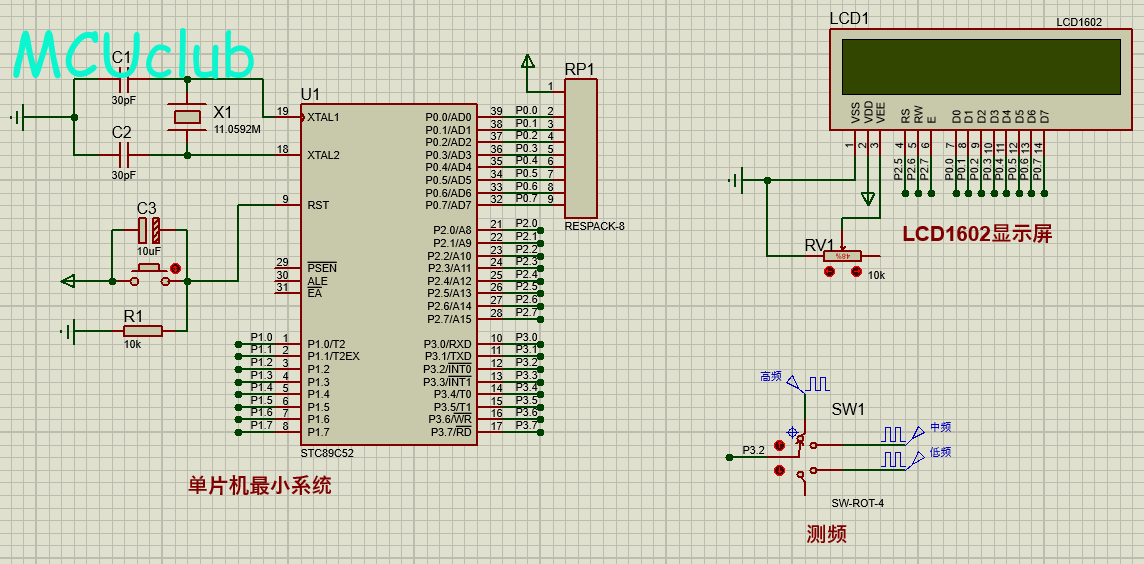

仿真图:

课程设计报告:

摘要

在数字电路中,数字频率计属于时序电路,它主要由具有记忆功能的触发器构成。在计算机及各种数字仪表中,都得到了广泛的应用。在CMOS电路系列产品中,数字频率计使用量最大、品种最多产品,是计算机、通讯设备等科研领域不可缺少的测量仪器,频率是最最基本的参数之一,并且与许多电参量的测量方案、测量结果都是有十分密切的关系,因此频率的测量就显得更为重要。测量频率的方法有多种,其中电子技术器测量频率具有精度高、使用方便、测量迅速,以及便于实现测量过程自动化的优点,是频率测量手段之一。常用的测量方法有测频法、测周法、侧周期/频率。本文阐述了用测频法构成的数字频率计。



关键词:频率;数子频率;CMOS

目  录

摘要 1

第一章 绪论 3

1.1 研究目的及其意义 3

1.2 技术指标如下 3

第二章 系统方案设计 4

2.1主要模块选择 4

2.1.1主控模块方案选择 4

2.1.2显示模块方案选择 4

2.2整体方案设计 5

第三章 硬件电路 6

3.1 主控模块电路 6

3.2 LCD1602显示模块电路 7

第四章 软件设计 8

4.1软件介绍 8

4.2主程序流程设计 9

4.3LCD1602液晶显示子流程 9

第五章 仿真测试 11

5.1整体仿真测试图 11

5.2频率检测仿真测试 11

总结 13

参考文献 14

附录 15

附录一:原理图 15

附录二:仿真图 16

附录三:主程序 17
